3.2. Расположение каменки и безопасные
расстояния
Минимальные безопасные расстояния показаны на рис.
4. При установке каменки обязательно соблюдение
указанных значений. Несоблюдение указанных
значений влечет за собой риск возгорания.
3.3. Защитное ограждение
При установке вокруг каменки защитного ограждения
должны соблюдаться минимальные безопасные рас-
стояния, приведенные на рис. 4 либо в инструкции по
установке ограждения.
3.4. Установка пульта управления и датчиков
• К пульту приложены более детальные инструкции
по его креплению к стене.
• Установите датчик на стену сауны, как показано
на рис. 6. При установке каменки от стены далее,
чем 150 мм, датчик должен быть установлен на
потолке.
Вентиляционное окно не должно охлаждать
температурный датчик. См. рис. 3.
3.4.1. Рекомендуемые пульты управления
• HarviaGrifnCG170
• Harvia C150
3.5. Электромонтаж
Подключение каменки к электросети может
произвести только квалифицированный элек-
тромонтажник, имеющий право на данный род
работ, в соответствии с действующими правилами.
• Каменка гибким проводом подсоединяется к со-
единительной коробке (рис. 7:3) на стене сауны.
3.2. Asukoht ja ohutuskaugused
Minimaalsed ohutuskaugused on toodud joonisel 4.
On äärmiselt tähtis, et kerise paigaldamisel peetaks
kinni nendest mõõtudest. Ettekirjutuste eiramine
põhjustab tulekahju riski.
3.3. Kaitsebarjäär
Kui kerise ümber paigaldatakse kerisekaitse, tuleb
arvestada joonisel 4 toodud ohtutuskaugustega või
kerisekaitsme juhendis toodud ohutuskaugustega.
3.4. Juhtimiskeskuse ja anduri paigaldamine
• Koos juhtimiskeskusega saate täpsemad juhised
selle kohta, kuidas keskus seina kinnitada.
• Paigaldage andur sauna seinale, nagu näidatud
joonisel 6. Kui keris paigaldatakse seinast
kaugemale kui 150 mm, peab anduri paigutama
leiliruumi lakke.
Ärge paigaldage õhu juurdevoolu nii, et õhu-
vool jahutaks temperatuuriandurit. Joonis 3.
3.4.1. Sobilikud juhtimiskeskused
• HarviaGrifnCG170
• Harvia C150
3.5. Elektriühendused
Kerise võib vooluvõrku ühendada vaid profes-
sionaalne elektrik, järgides kehtivaid eeskirju.
• Keris ühendatakse poolstatsionaarselt ühendus-
karpi (joonis 7:3) leiliruumi seinal. Ühenduskarp
peab olema pritsmekindel, ning selle maksimaalne
kõrgus põrandast ei tohi olla suurem kui 500 mm.

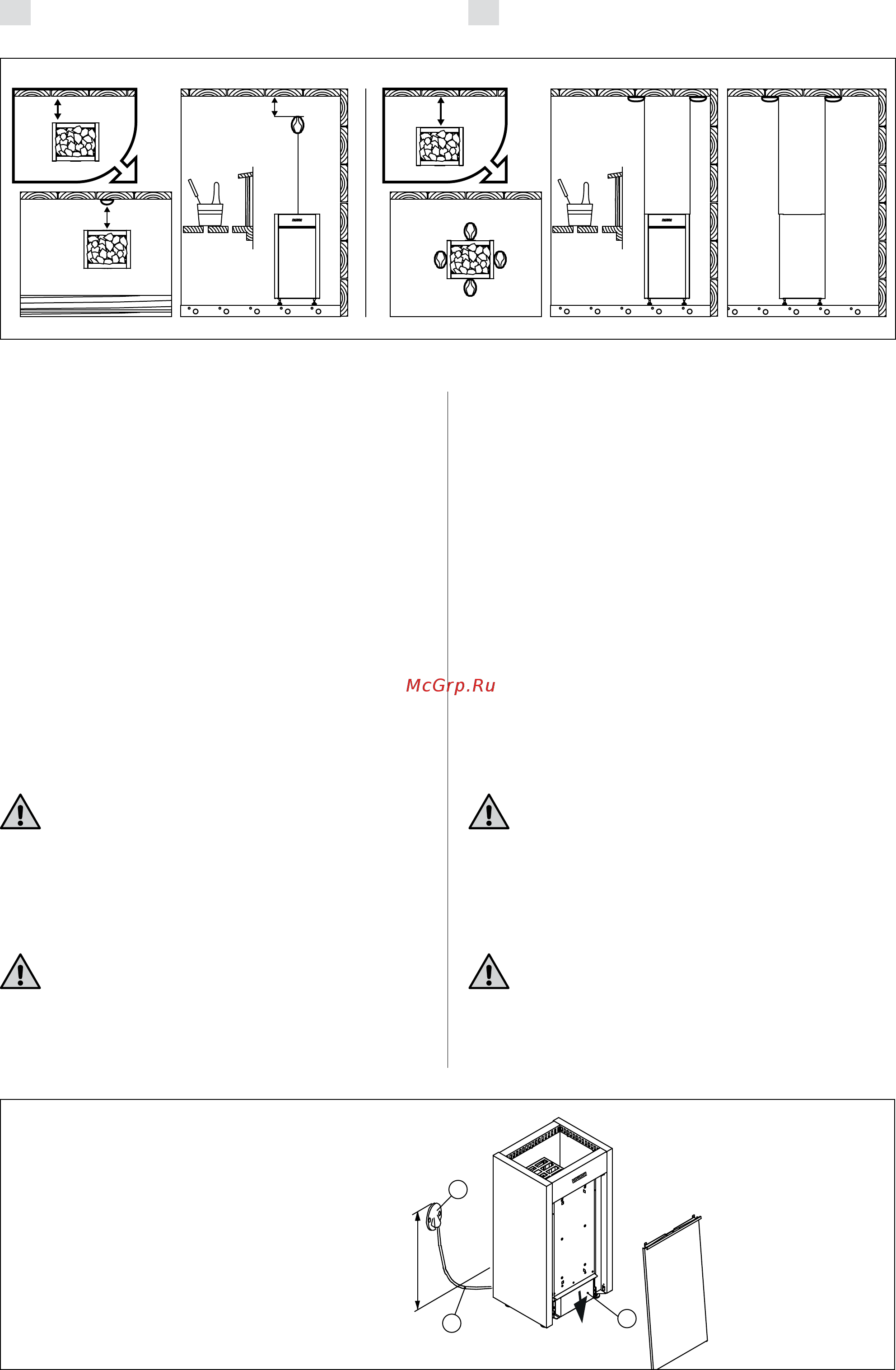

Рисунок 6. Установка датчиков (все размеры приведены в миллиметрах)
Joonis 6. Anduri paigaldamine (kõik mõõtmed millimeetrites)
30-150 >150
30-150
100
Рисунок 7. Установка каменки
Joonis 7. Kerise ühendamine elektrivõrku
1
2
3
max. 500 mm
ìàêñ. 500 ìì
1. Коробка
электроподключений
2. Соединительный кабель
3. Cоединительная коробка
1. Ühenduskarp
2. Ühenduskaabel
3. Harutoos
