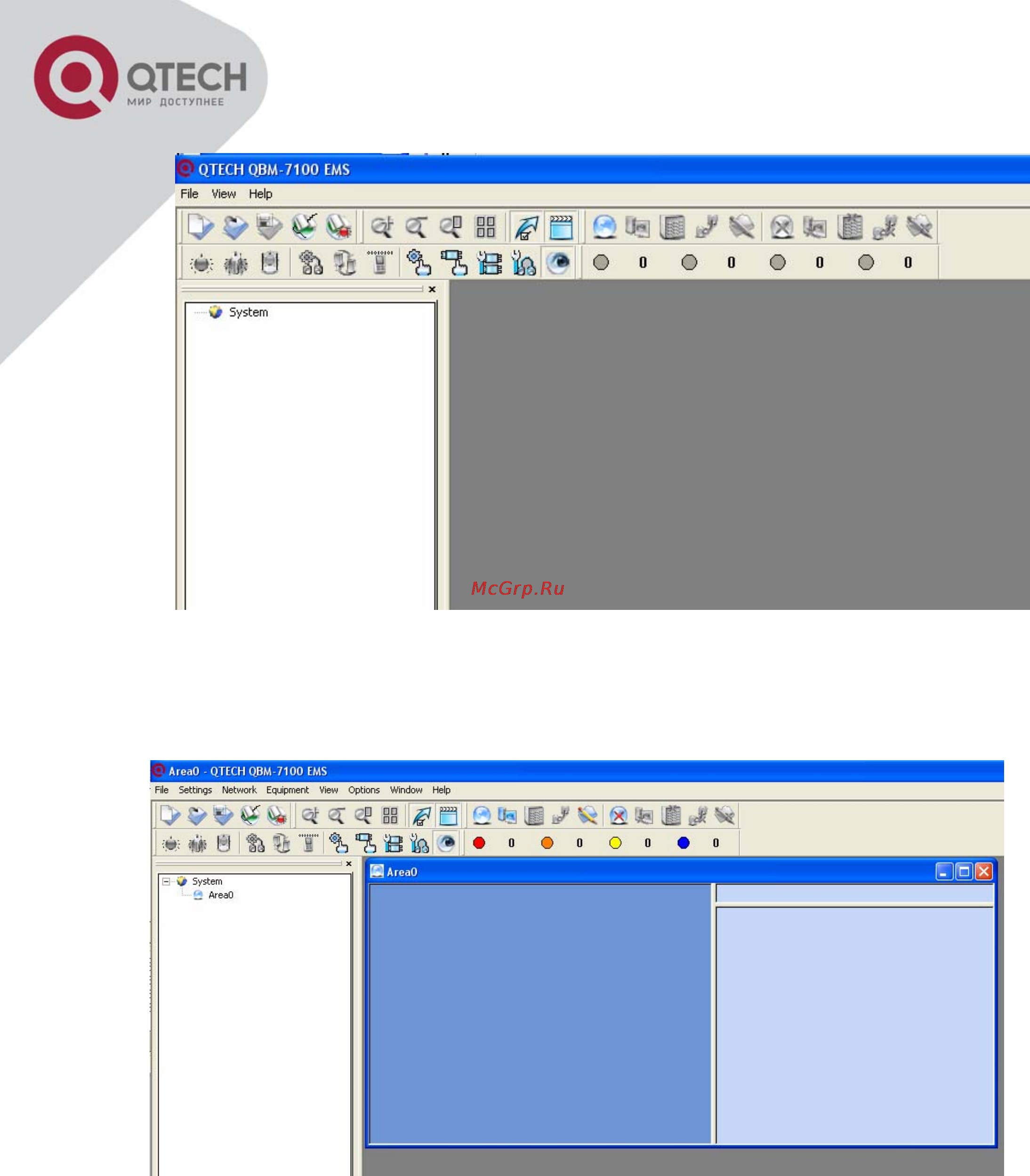

Следующим шагом необходимо завести область, в которой будет находиться сеть, путём выбора
пункта меню File->New, полученная область показана на следующем рисунке.
