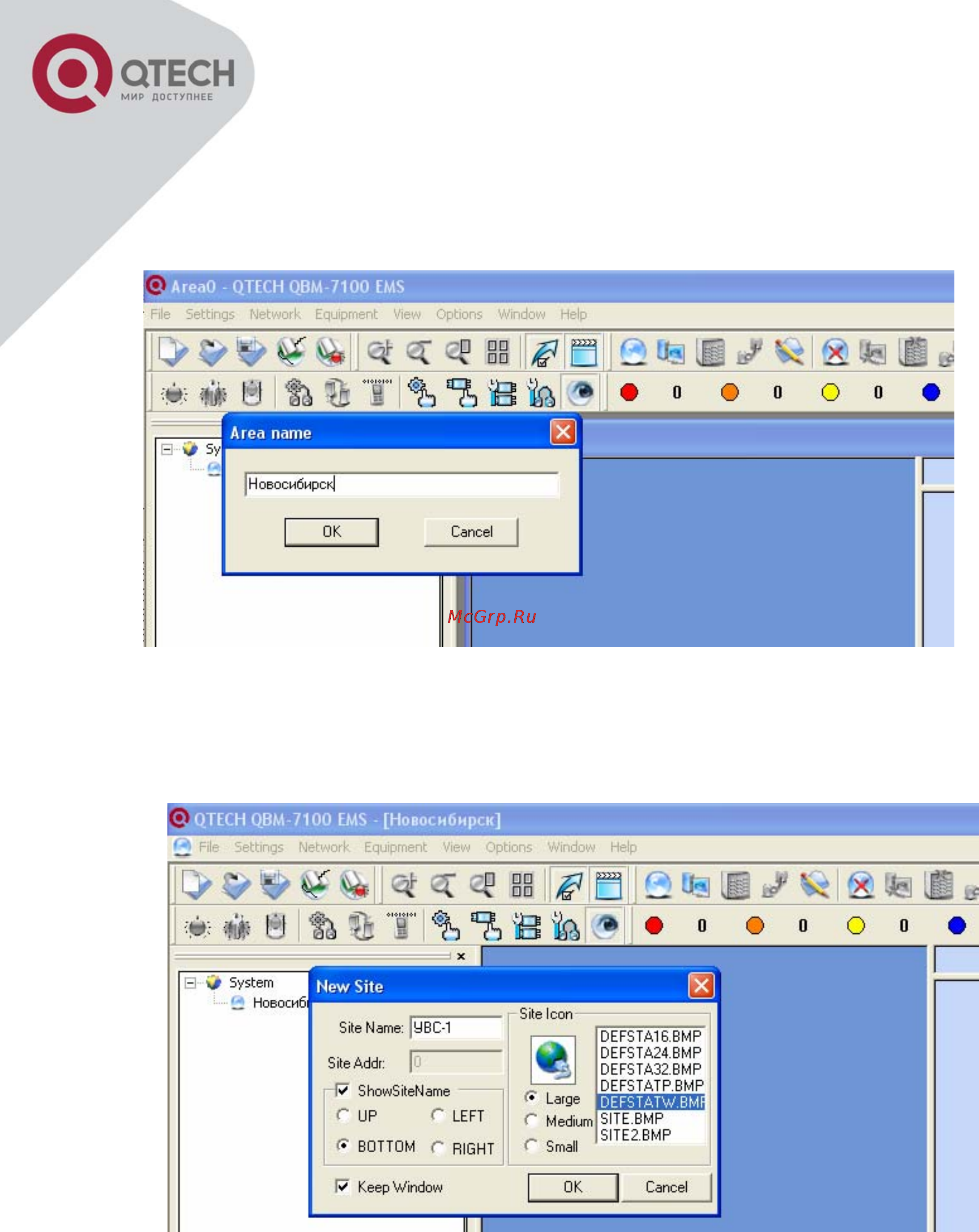

Задание имени области. Выбрать пункт Options->Area Name, в предложенной форме ввода задать
имя области и нажать кнопку OK в диалоговом окне или клавишу Enter на клавиатуре. После чего имя
области изменится с Area0 на введённое имя.
18
Создание узлов в области. Выбрать пункт меню Settings->New Station. В предложенной форме New
Site, задать имя
узла в поле Site Name, в области Site Icon, выбрать одну из пиктограмм и нажать
кнопку OK в диалоговом окне или клавишу Enter на клавиатуре.
