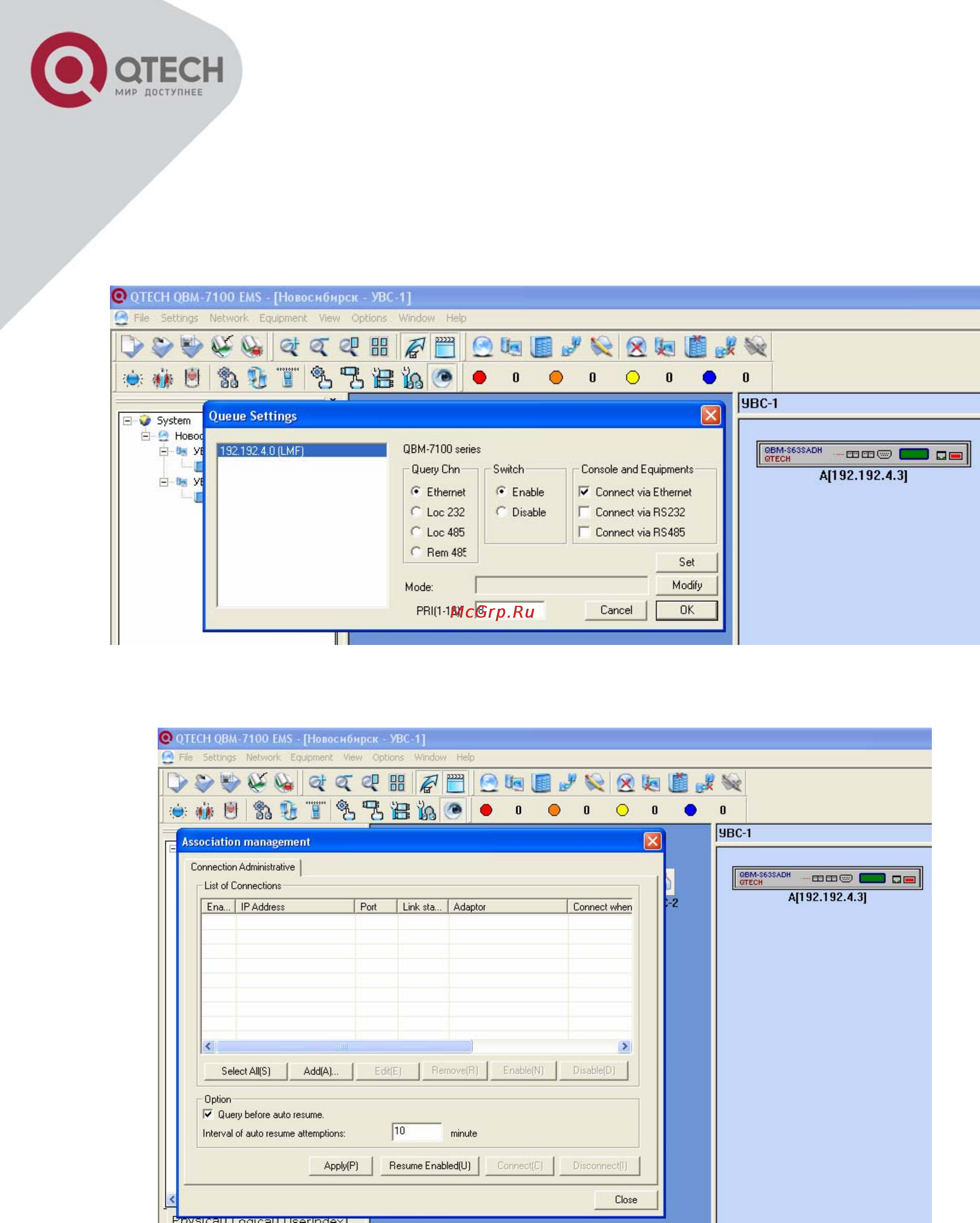

Следующим этапом настраивается опрос ТМ системой управления.
Первым шагом необходимо использовать меню Options->Queue Management, в появившейся форме,
в левой её части, выбрать сеть администрирования, в настройках канала запроса Query Chn выбрать
Ethernet, в блоке Switch выбрать Enable, а в блоке Console and Equipments установить Connect via
Ethernet. Нажать кнопку Set, в появившейся форме нажать кнопку ОК. Закрыть окно, нажав кнопку ОК.
Вторым
шагом необходимо использовать команду меню Options->Connection Settings and Options.
23
