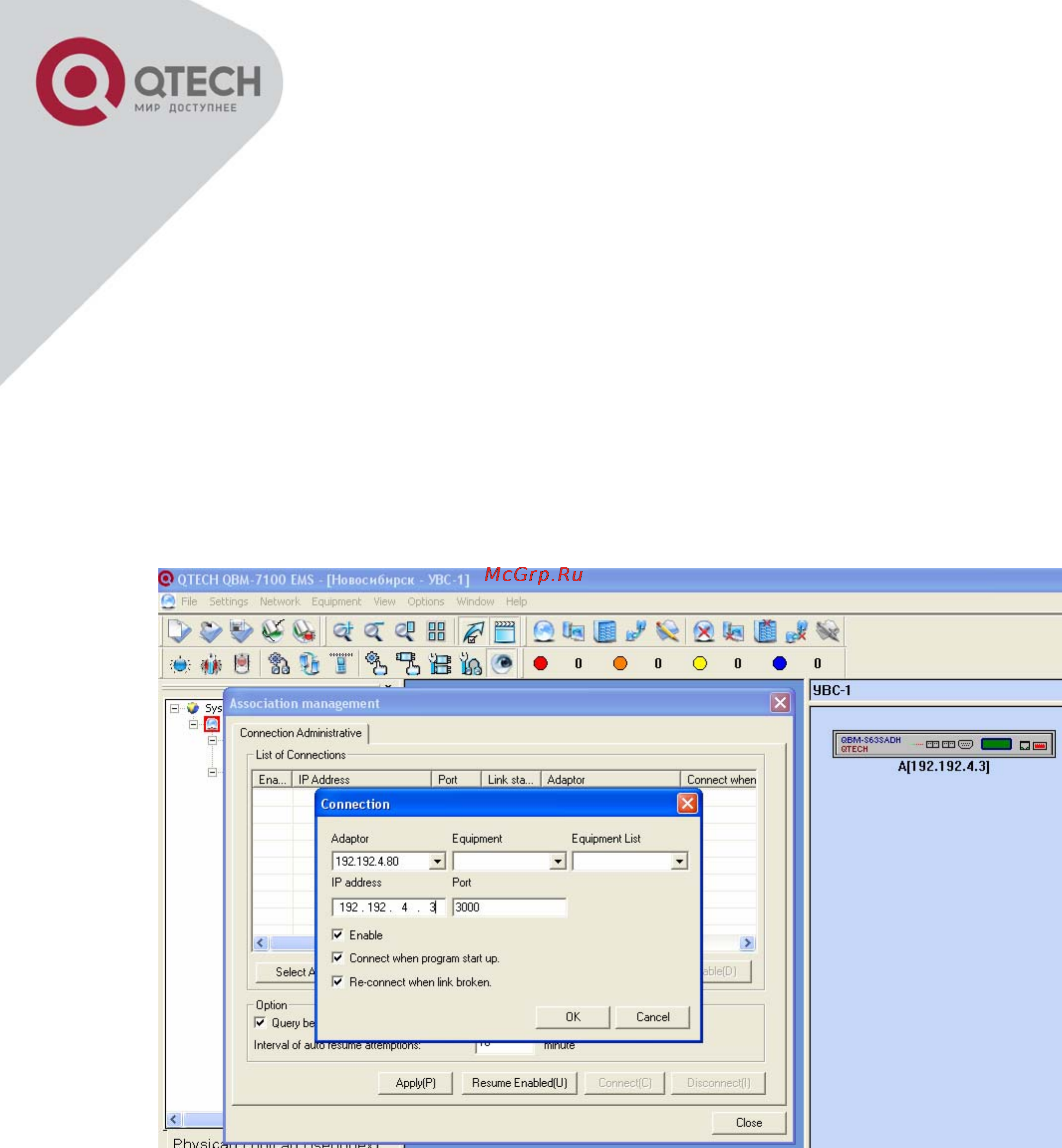

В появившейся форме Association management, нажать кнопку Add(A) и в форме Connection, в поле

Adapter, выбрать предварительно установленный (в настройках TCP/IP), на NIC персонального ком-

пьютера, IP адрес, находящийся в той же подсети, что и предполагаемый шлюзовой ТМ (при нахожде-

нии их в одной подсети). В поле IP address, ввести IP адрес шлюзового мультиплексора SDH (мульти-

плексор предоставляющий доступ

через DCC канал к остальным мультиплексорам подсети).

ВНИМАНИЕ! Значение порта участвующего в TCP соединении и являющегося частью сокета не мо-

жет быть изменено со стандартного значения, и всегда должно иметь значение 3000.

Выбрать при необходимости дополнительные настройки и нажать кнопку ОК, а так же Apply. Выде-

лить полученную строку в таблице и

нажать кнопку Connect(C), при этом Link status по этому соеди-

нению должен изменить состояние с No на Yes. При этом в меню Options->Queue Management,

в форме Queue Settings, для данного ТМ должен быть выбран канал опроса – Ethernet.

При закрытии выше описанных форм автоматически запускается опрос указанных ТМ, контролировать

процесс которого можно на вкладке Info (как запросы

, так и ответы).
