+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru

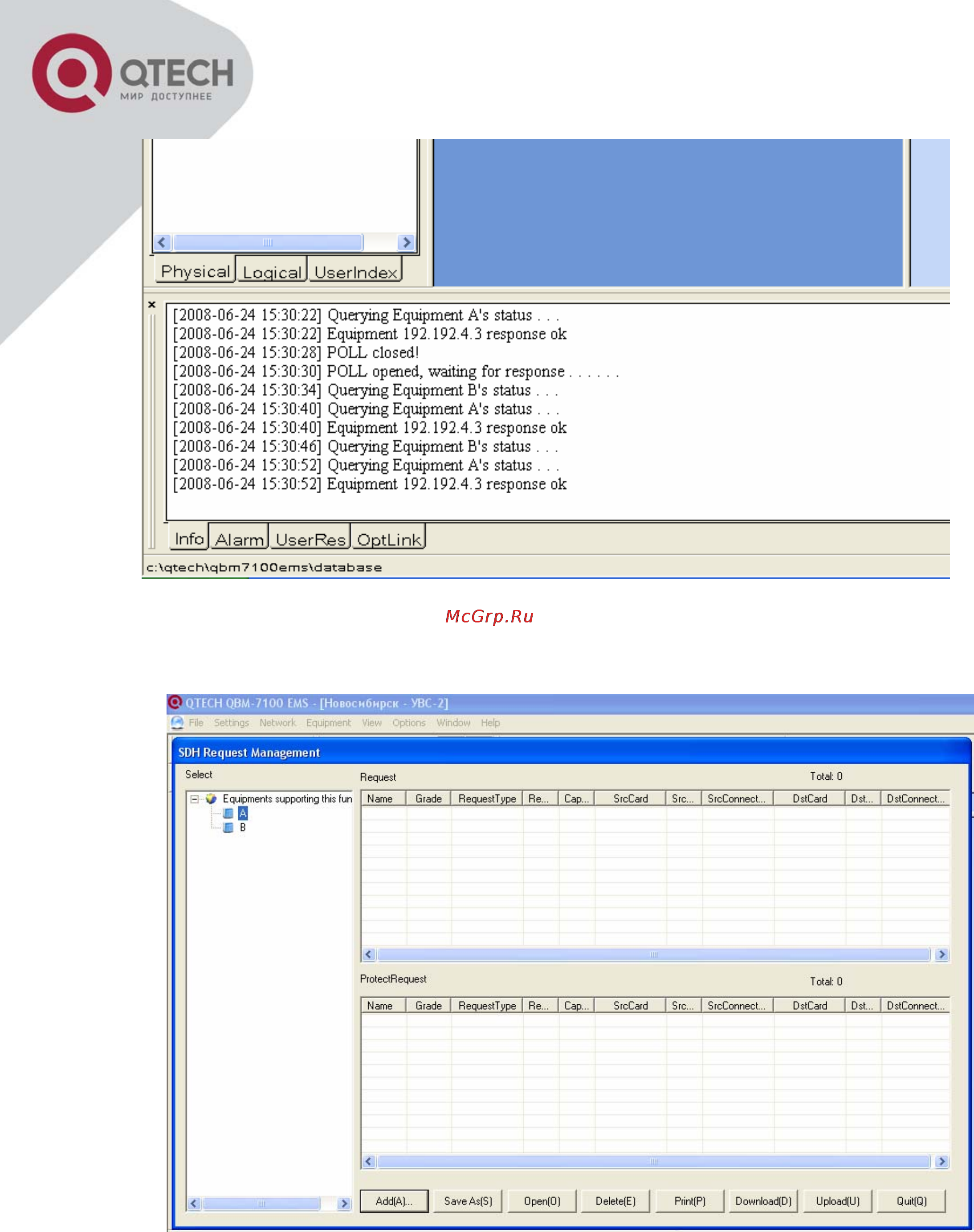

Создание кросс коннекта на примере трибутарных потоков E1. Для создания кросс коннекта, не-
обходимо использовать команду Network->SDH Request Management(S), в появившейся форме, вы-
брать ТМ и нажать кнопку Add(A).
25
