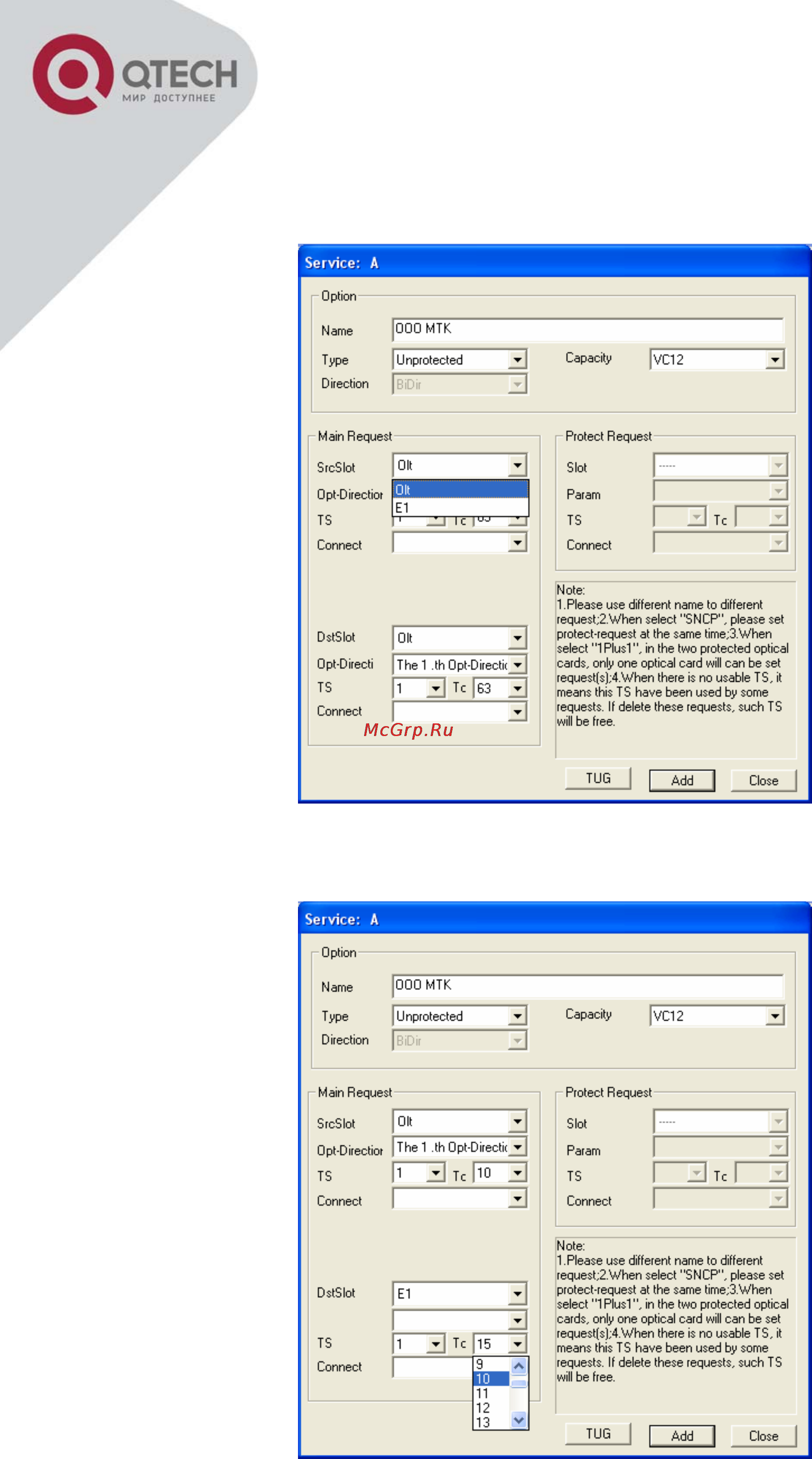

В появившейся форме в поле Name задать имя трейла, в блоке Main Request, в поле SrsSlot (слот
источник) и DstSlot (карта назначения) выбрать необходимую карту, в полях TS необходимые контей-
неры и их количество.
26
Выбор карты источника и карты назначения.
