27
Выбор количества контейнеров.

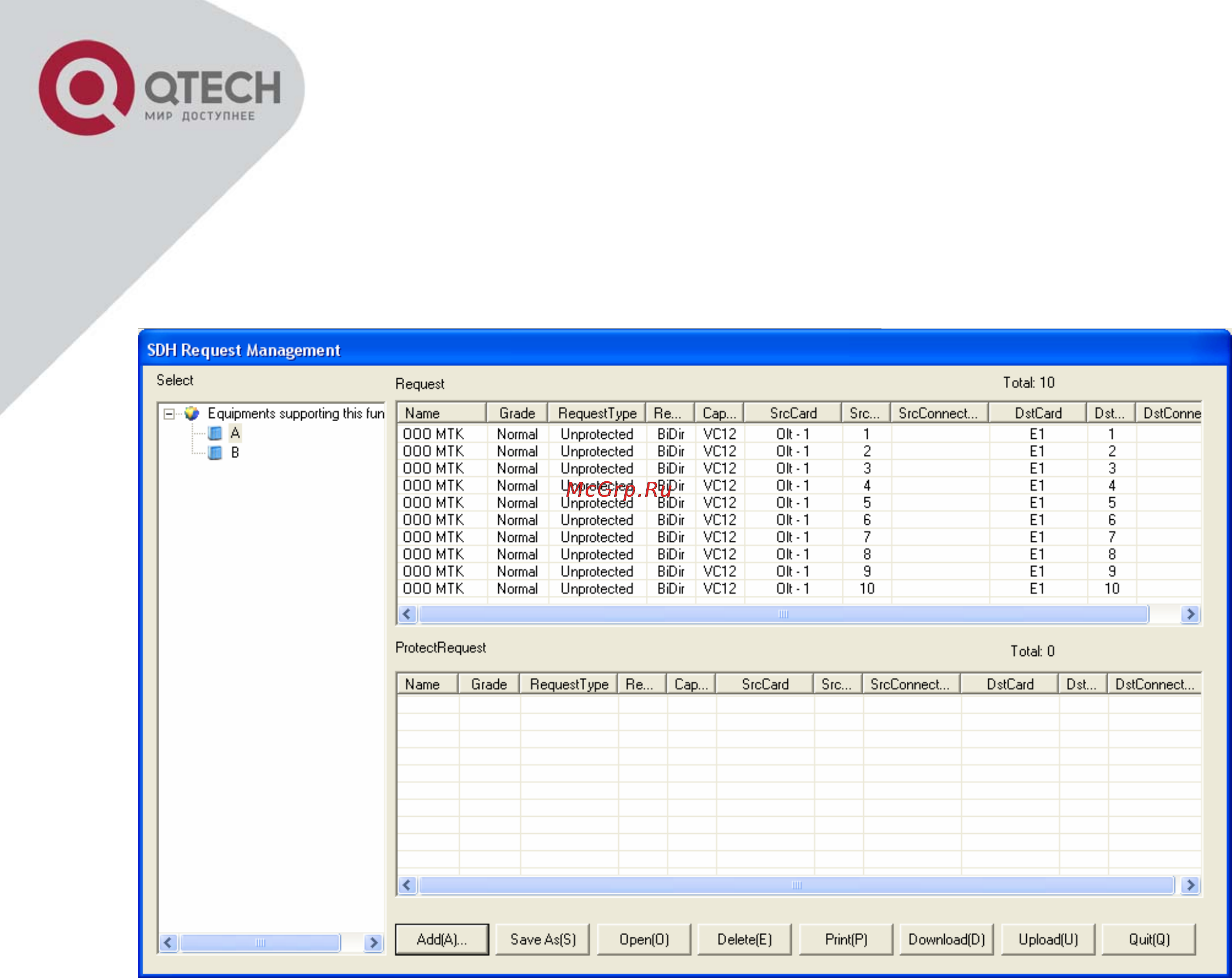

После окончания выбора карт и контейнеров, нажать кнопку Add, в результате чего должны появиться
записи в таблице формы SDH Request Management, в блоке Request, в количестве соответствующем
выбранным контейнерам.
При необходимости можно сохранить таблицу кросс коннекта всей сети в файл, путём нажатия кнопки
Save As, с последующим указанием каталога и имени файла
для сохранения.
ВНИМАНИЕ! Не используйте по умолчанию предлагаемое имя файла – Dxc.
