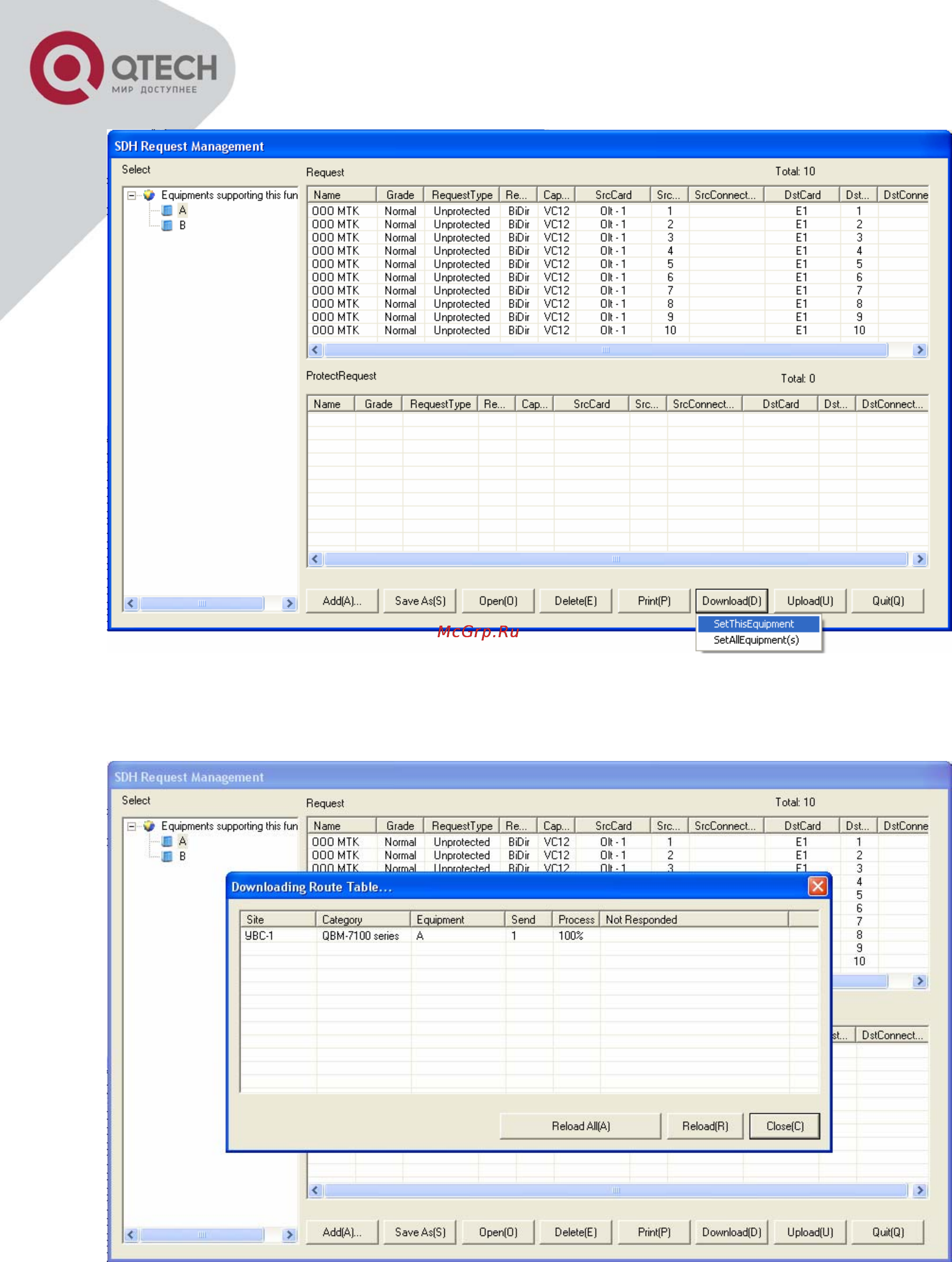

Для загрузки кросс коннекта из БД СУ в ТМ, необходимо нажать кнопку Download(D) и выбрать пункт
SetThisEquipment.
После чего появится форма Downloading Route Table, которая отобразит процесс загрузки.
