30

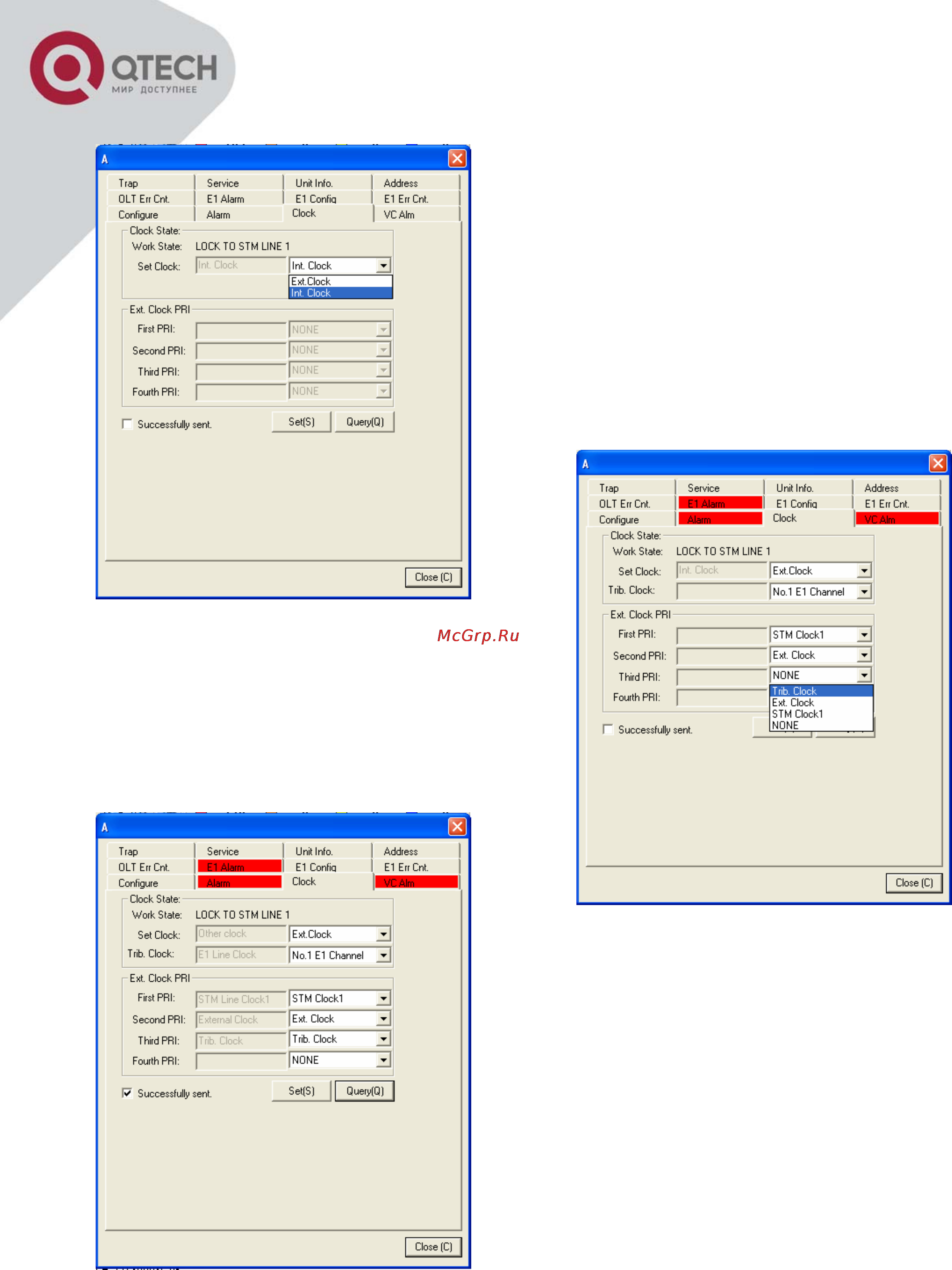

Блок Clock State вкладки Clock позволяет выбрать
тип синхронизации ТМ: от внутреннего генератора
или внешнюю синхронизацию.
Блок Ext. Clock PRI вкладки Clock позволяет выбрать
конкретные источники внешней синхронизации, а так
же их приоритеты.
