31

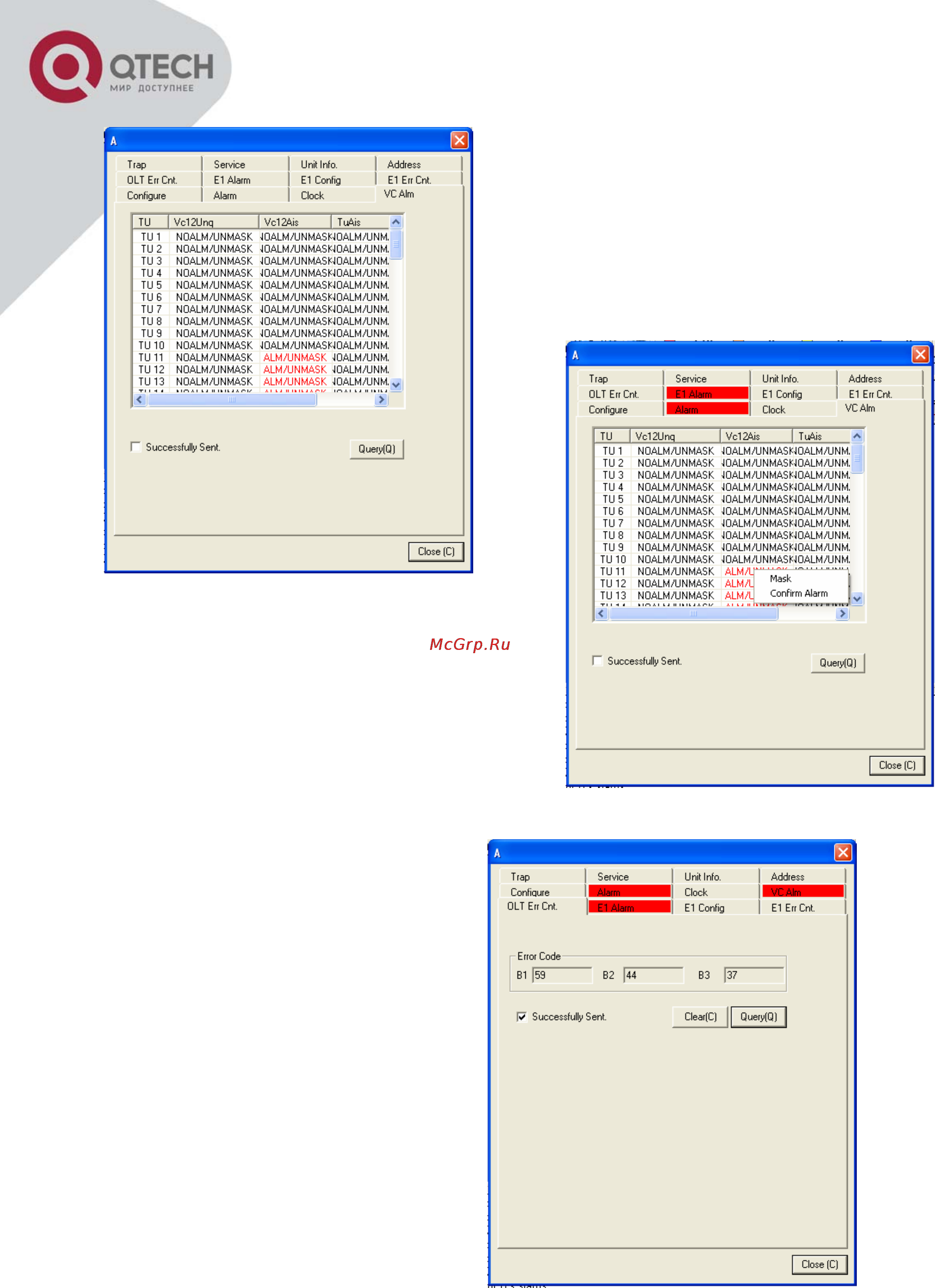

Вкладка VC Alm отображает аварии по составляю-
щим STM модуля: VC12Unq, VC12Ais, TUAis,
TULop.
На данной вкладке имеется возможность маски-
рования и подтверждения аварий, путём наведения
указателя мыши на соответствующую строку
и выбора пункта Mask или Confirm Alarm в выпа-
дающем меню.
Вкладка OLT Err Cnt позволяет отслеживать
количество ошибок на основе счётчиков по
байтам B1, B2 и
B3 заголовков.
