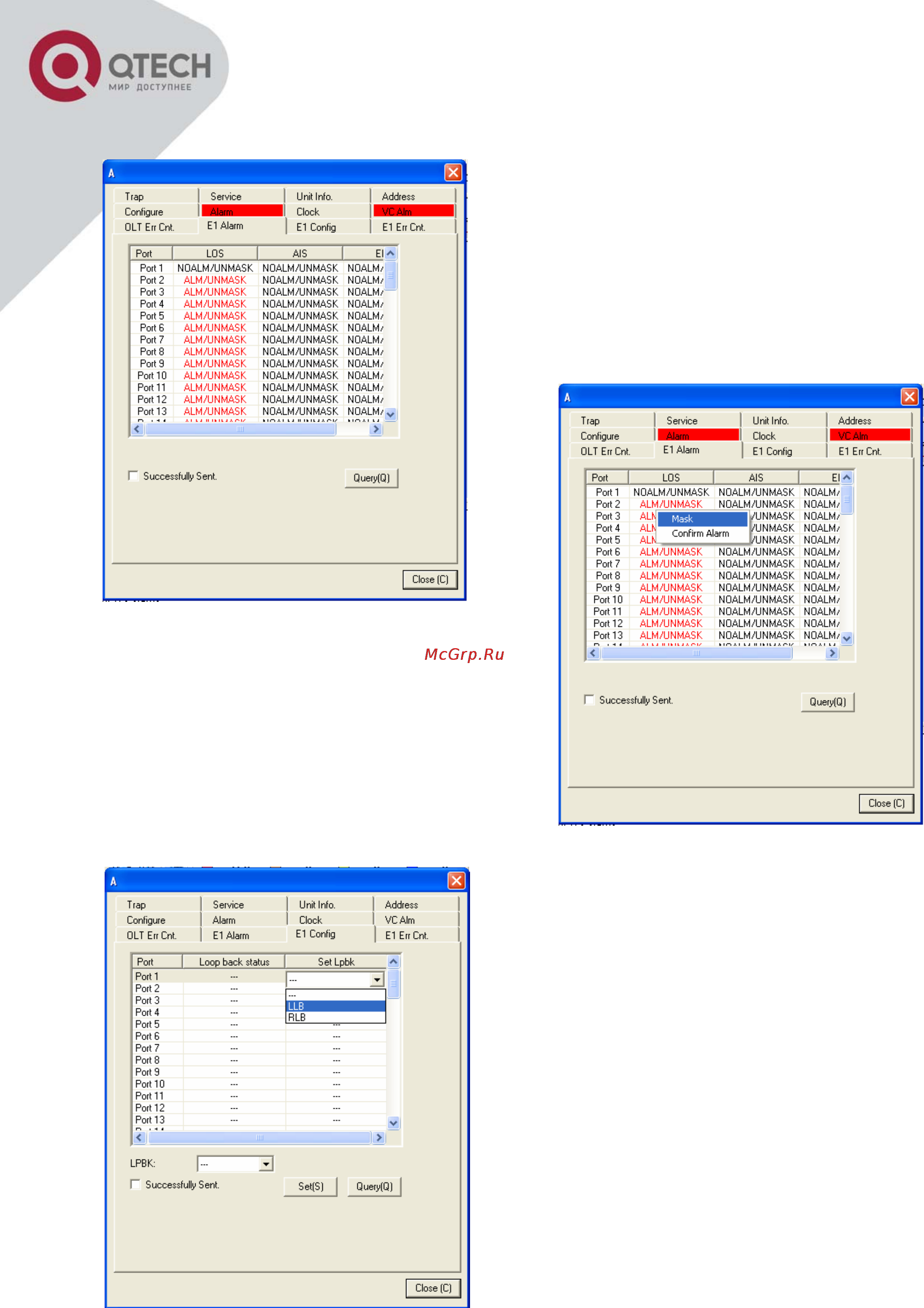

Вкладка E1 Alarm позволяет отслеживать аварии по
потокам E1: LOS, AIS, Error.
На данной вкладке имеется возможность маскиро-
вания и подтверждения аварий, путём наведения
указателя мыши на соответствующую строку и вы-
бора пункта Mask или Confirm Alarm в выпадающем
меню.
Вкладка E1 Config позволяет устанавливать петли
по потокам E1, как индивидуально, так и группами.
Для установки
индивидуальной петли необходимо
выбрать поток, выделив строку таблицы нажатием
левой кнопки мыши в столбце Set Lpbk, и в поя-
вившемся меню выбрать тип петли. Нажать кнопку
Set.
RLB — для локальной петли по входящему потоку
(соответствует переключателю LOPL).
LLB — для удалённой петли по входящему потоку
(соответствует переключателю LOPR).
