33

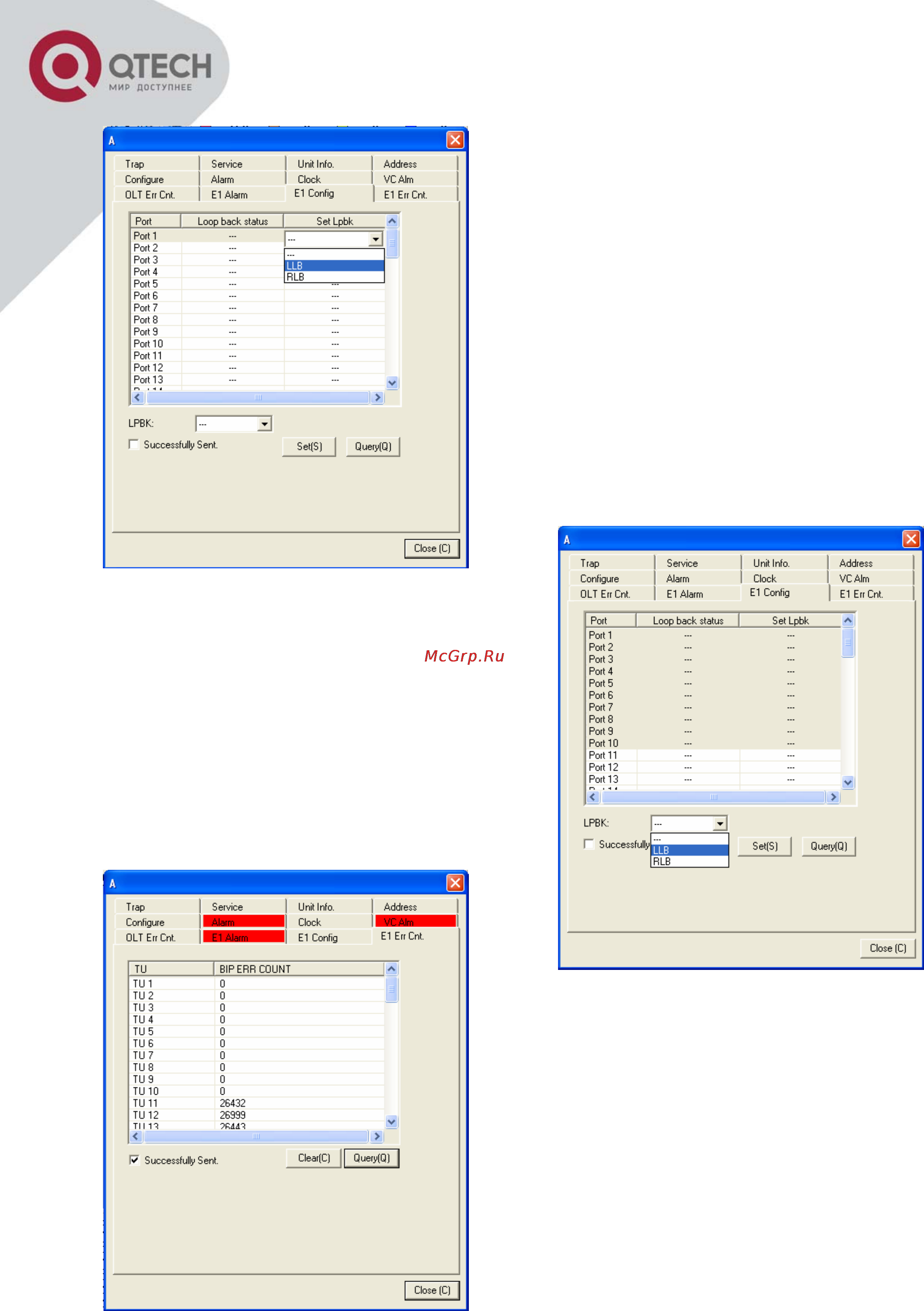

Для установки группы заворотов необходимо
мышью с использованием клавиши Shift (при
выборе последовательно идущих в таблице потоков)
или Ctrl (при непоследовательном выборе) выбрать
потоки по которым необходимы завороты.
В раскрывающемся поле LPBK выбрать тип заво-
рота и нажать кнопку Set.
Для снятия петель по выбранным потокам необхо-
димо использовать пункт
в выпадающем меню со
значением ---, после чего нажать кнопку Set.
Для запроса текущего состояния необходимо
использовать клавишу Query.
На вкладке E1 Err Cnt осуществляется контроль
ошибок по байту V5 заголовка виртуального контей-
нера VC-12, по всем 63-м потокам.
