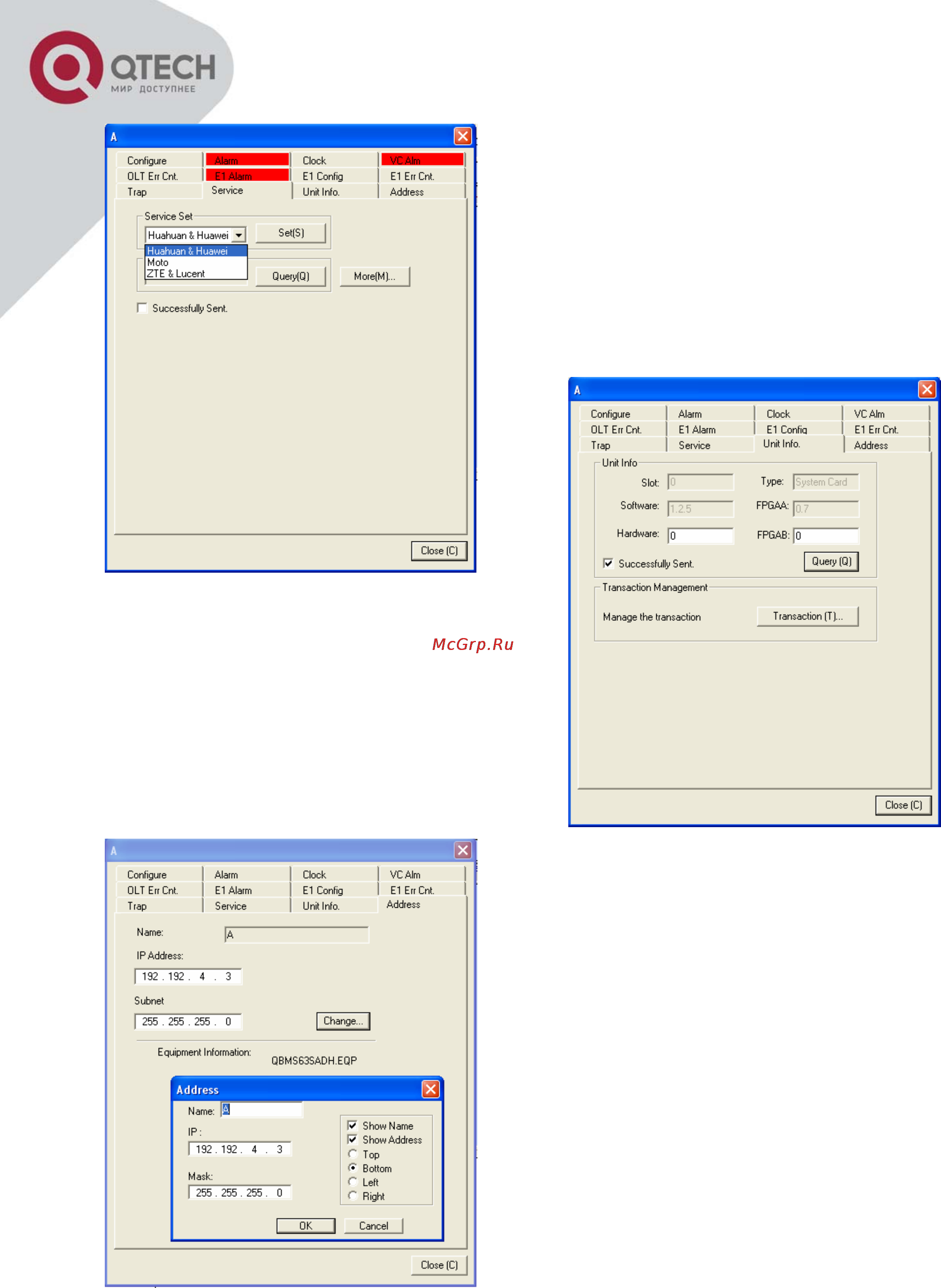

Вкладка Service позволяет выбирать тип размеще-
ния потоков E1 в модуле STM, в соответствии
с таблицей 7.
Вкладка Unit Info позволяет запросить от
мультиплексора его текущие версии Software и FPGAA,
путём нажатия кнопки Query.
34
Вкладка Address позволяет просматривать пара-
метры управляемого мультиплексора. Для смены те-
кущих (ранее заданных параметров) необходимо
нажать кнопку
Change и в появившейся форме из-
менить необходимые параметры.
ВНИМАНИЕ! Изменяемые параметры влияют лишь
на отображение устройства в СУ и его опрос, но не
влияют на смену в устройстве таких параметров как
IP адрес и маска.
