37
Записи о пользователях ресурсов сети, а так же
связывание их с ресурсами осуществляется в
несколько шагов.

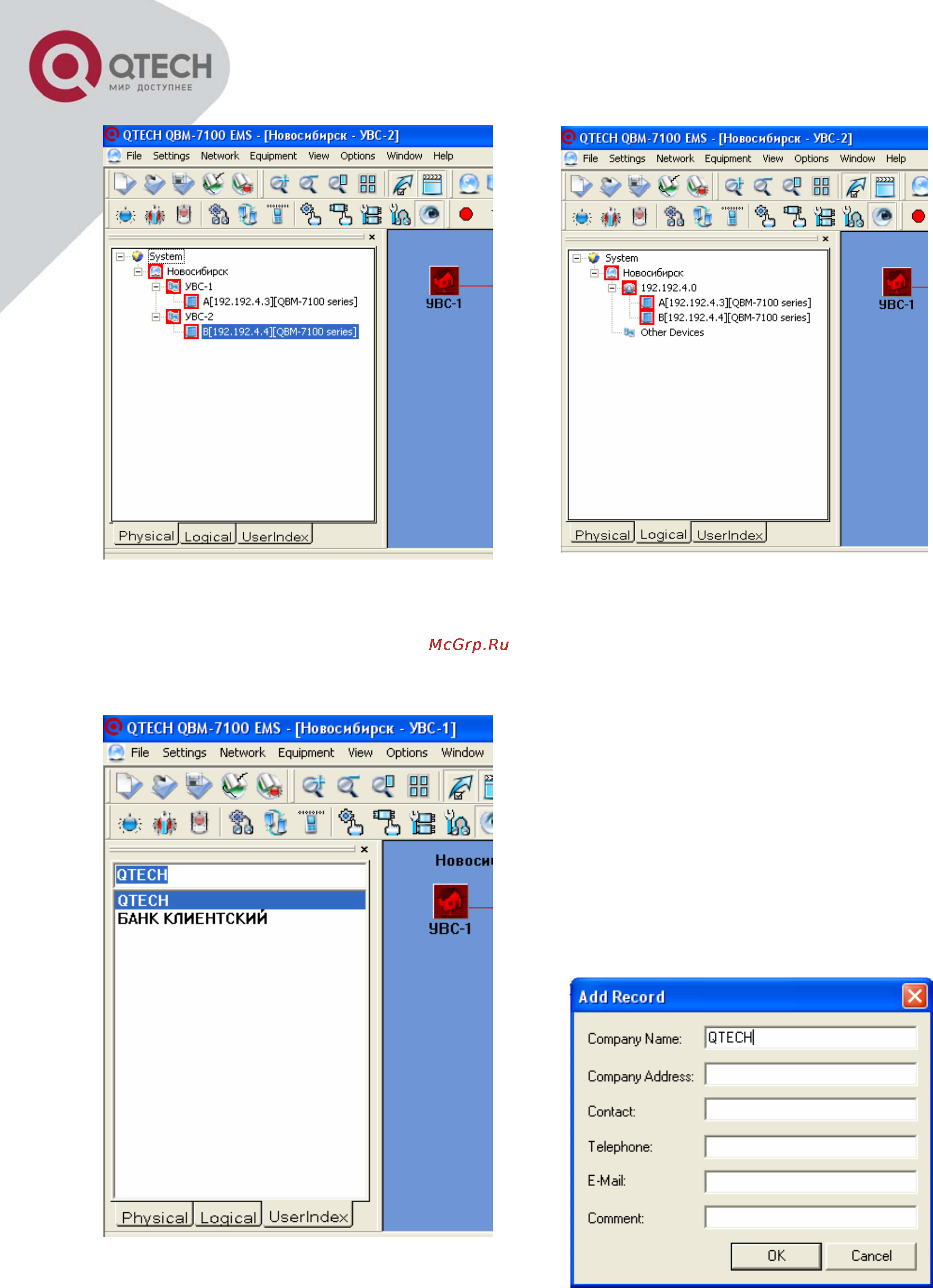

Информация о пользователе ресурсов заносится
в форму вызываемую командой Equipment-
>Customer Resource.
На появившейся форме User Resource
Management, нажать кнопку Add Record и в
появившейся форме заполнить информацию о
пользователе ресурсов.
