38

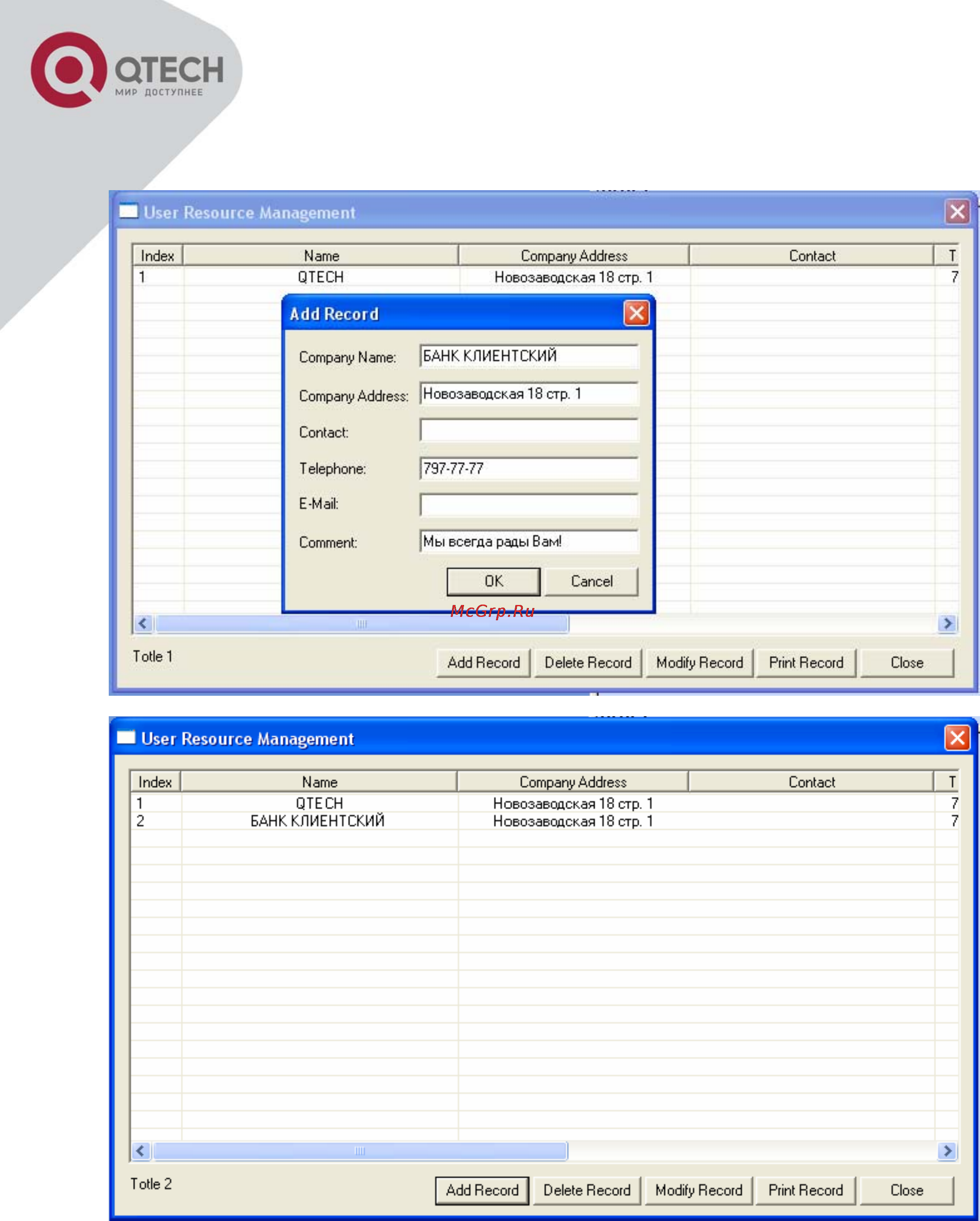

Нажать кнопку ОК для занесения данных в базу.
Следующим шагом является связывание информации о пользователях с предоставляемыми им ре-
сурсами сети. Данная процедура выполняется командой Equipment->Resource Bind и указываем
мышью на сетевой элемент (ресурсы которого предоставляются). В появившейся форме выбирается
имя компании, которой будет предоставлен ресурс, а в таблице, с использованием
мыши и клавиши
Shift или Ctrl указываются ресурсы. Связывание заканчивается нажатием кнопки Bind. Аналогичное
связывание производится для других компаний.
