39

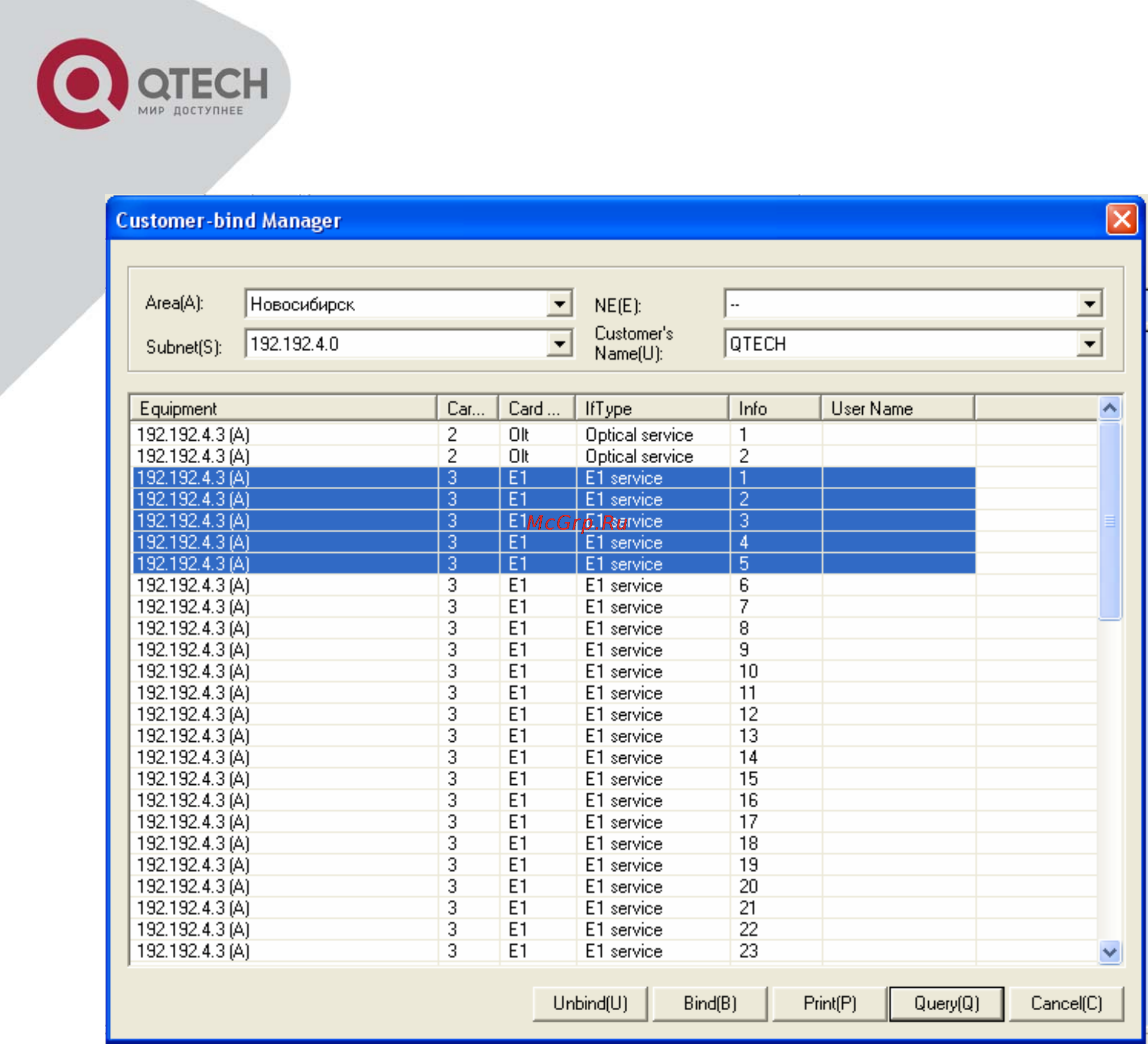

Указанные ресурсы будут связаны с предоставлением услуг сопоставленному им клиенту.
Оперативно просматривать ресурсы, закреплённые за каждым пользователем, позволяет ранее опи-
санная вкладка UserIndex, в которой и отображаются все арендаторы.
Двойным кликом по имени компании, отображаемом на вкладке UserIndex, оператор может видеть
все ресурсы, закреплённые за данным пользователем на вкладке UserRes, которая находится
рядом
с вкладкой Alarm, Info и OptLink.
