41

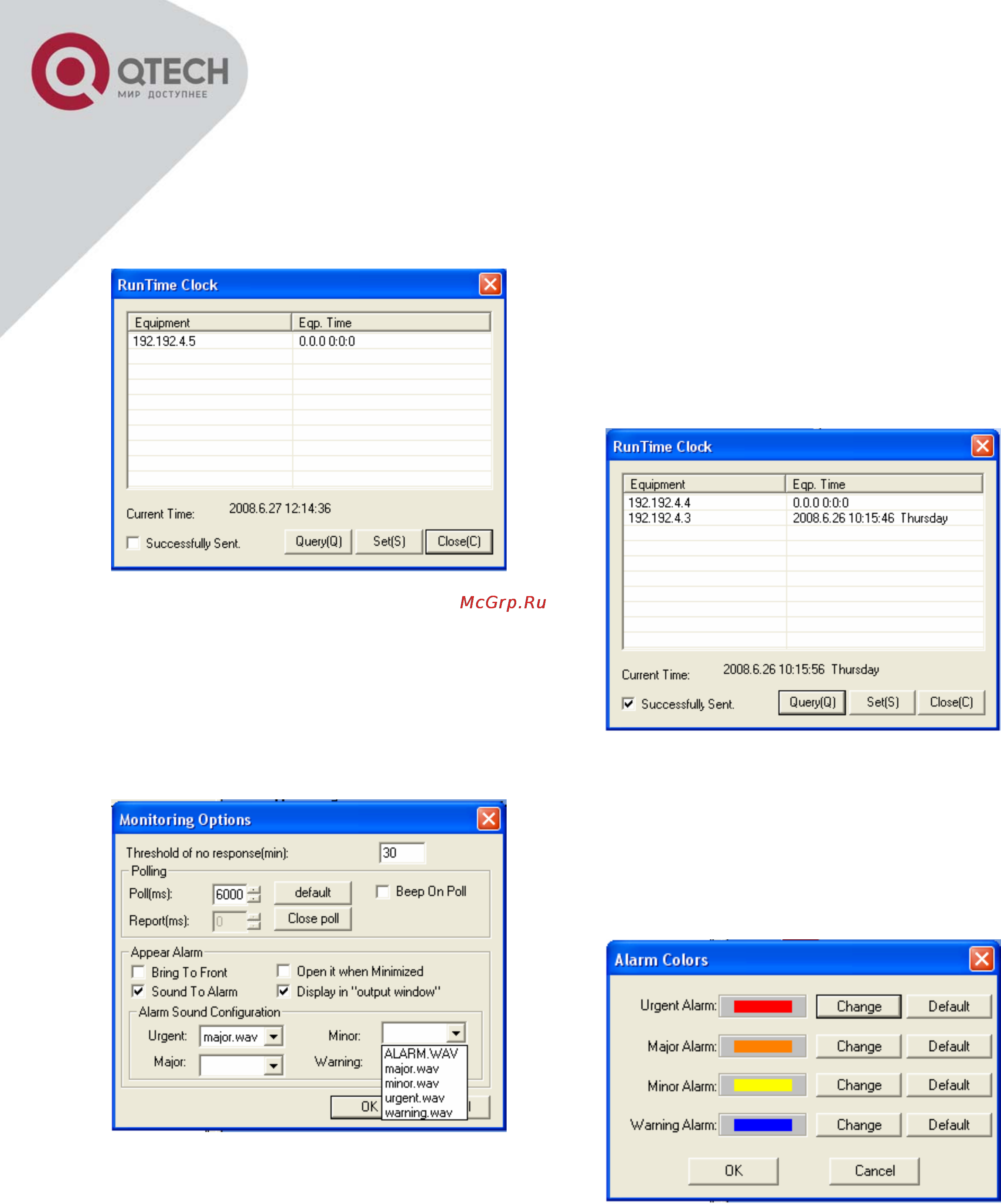

При необходимости можно задать системные дату и время для устройств, как индивидуально, так и
для всей подсети.
Для индивидуальной установки даты и времени необходимо выбрать пункт меню Equipment->Set
Runtime Clock и появившимся указателем кликнуть на внешний вид мультиплексора в узле. В поя-
вившейся форме нажать кнопку Set.
Для групповой установки даты и
времени
необходимо выбрать пункт меню Network ->Set
Runtime Clock и появившимся указателем кликнуть
на любое звено между сетевыми узлами подсети.
В появившейся форме нажать кнопку Set.
Для задания опций мониторинга (интервала опроса,
порога генерации сообщения при не ответе
мультиплексора), отображения аварий в логе вкладки
Alarm, а также звуковой сигнализации необходимо
выполнить команду Options->Query Control and Options,
и
в появившейся форме Monitoring Options установить
необходимые параметры. После установки параметров
нажать кнопку ОК.
Так же возможна установка приоритета аварий и
смена их цвета на панели СУ.
Смена цвета аварий по приоритетам
осуществляется в форме Alarm Colors, вызываемой
командой Options->Alarm Item Color Management.
Смена приоритета аварий, установленных по умолчанию в системе управления возможна в форме
Alarm Level Configuration, вызываемой командой Options->Alarm Level.
