42

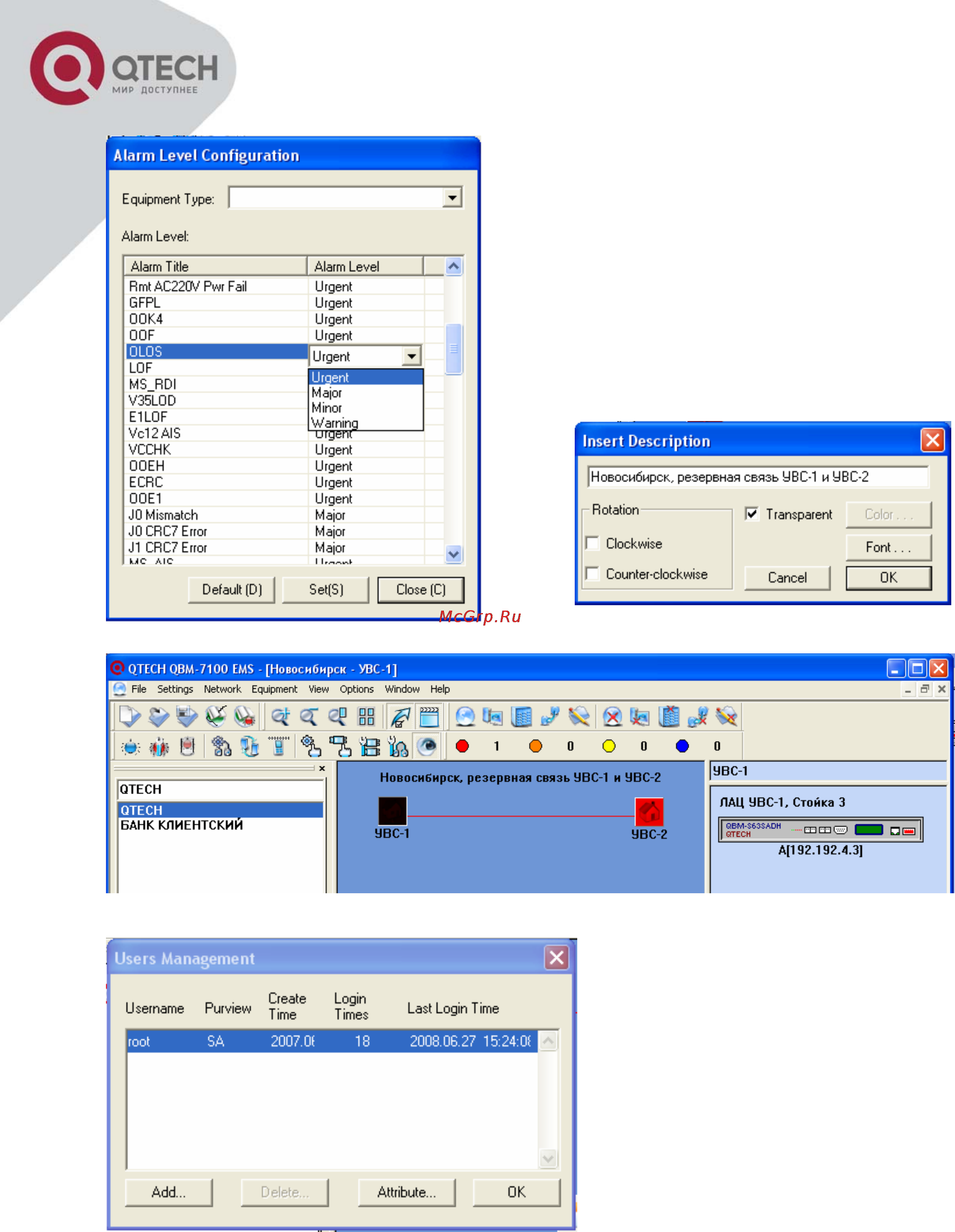

Для удобства инженера по эксплуатации имеется
возможность задавать описания для области раз-
мещения узлов, а также для самих узлов области.
Форма описания области (узла) вызывается
командой Settings->New Description->In Area (In
Station). В появившейся форме Insert Description
ввести описание, установить необходимые опции
отображения, нажать кнопку ОК. Разместить
указателем мыши в необходимой части
области/узла.
В системе управления сетью и её
элементами имеется возможность
разграничения прав доступа.
Для заведения пользователей с
разными правами необходимо
выполнить команду Options ->Users
Management, в появившейся форме
Users Management нажать кнопку Add.
