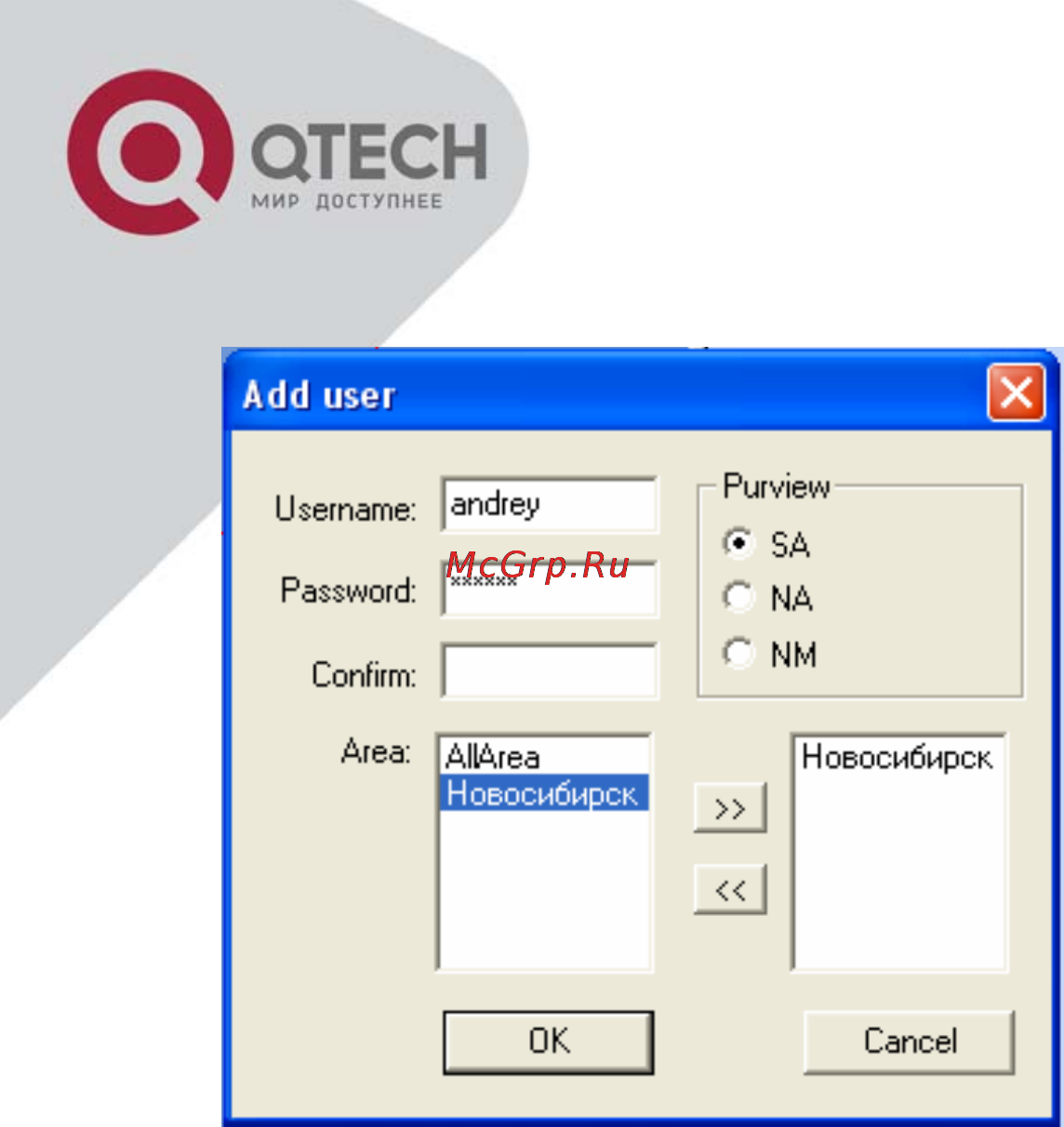

В появившейся форме указать Username, Password
(подтвердить его), выбрать область/области
администрирования, указать права и подтвердить
кнопкой ОК.
На случай непреднамеренных изменений или по неаккуратности можно потерять настройки системы
управления.
В данной ситуации имеется возможность восстановления ранее сохраненных настроек системы по
команде Restore в форме, вызываемой по команде File->Backup and Restore.
Сохранение резервной копии производится в этой же форме при нажатии кнопки Backup.
