Yamaha DM2000V2E1 [130/315] Ослабление снижение уровня сигналов
![Yamaha DM2000V2E1 [130/315] Ослабление снижение уровня сигналов](/views2/1625727/page130/bg82.png)
DM2000 Version 2—Owner’s Manual
Общие функции каналов 130

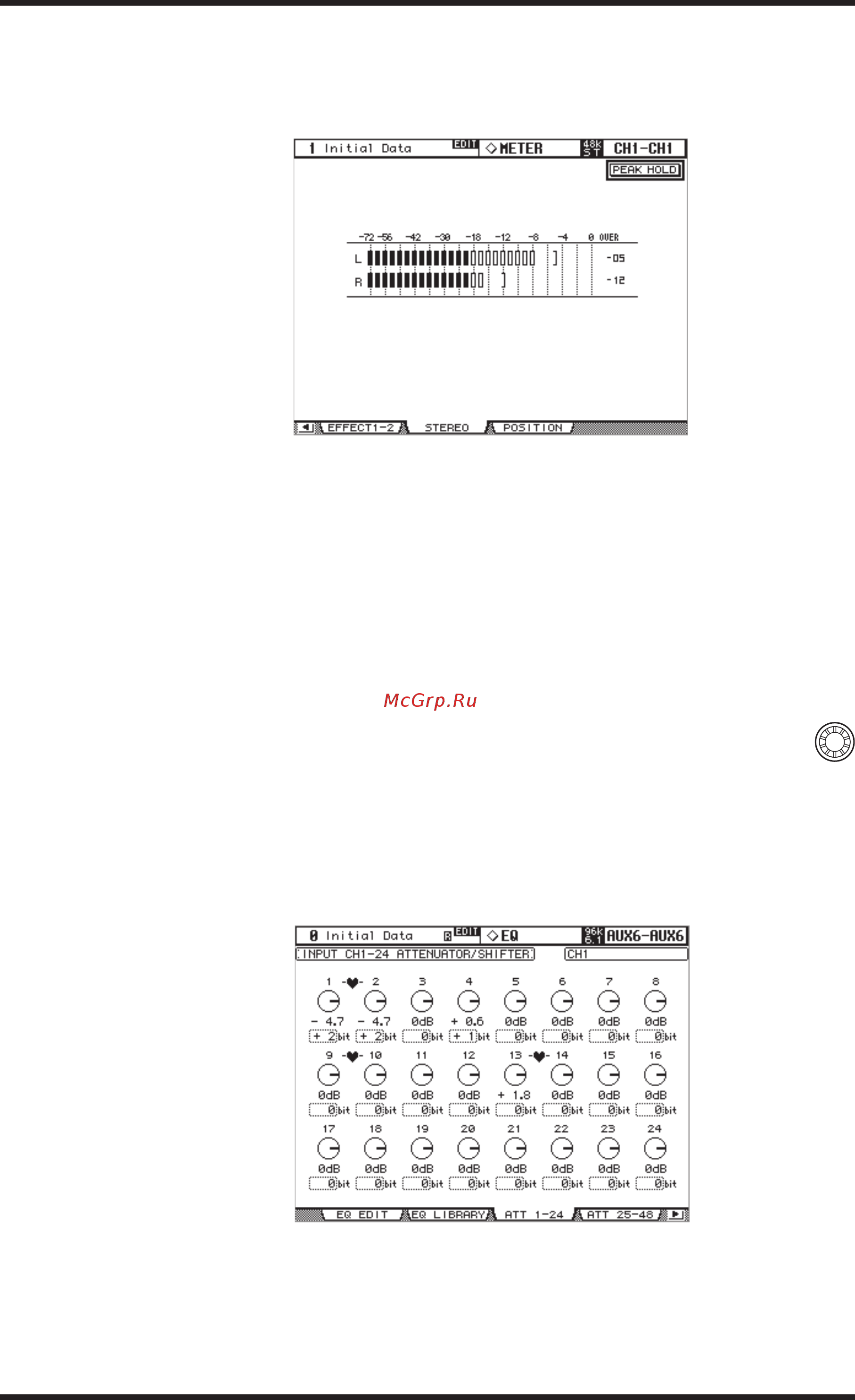

Измерение уровня стереовыходов
стереовыходымогутбытьизмеренынастраницеИзмеренияStereo.Уровнипиковсиг-
наловправыхилевыхканаловотображаютсяввидечисловыхзначений.
AT T.
Ослабление (снижение уровня) сигналов
Входныеканалы,выходныешины,дополнительныепосылы,посылыMatrixистереовы-
ходподдерживаютфункциюослабленияпередэквалайзером,полезнуюдляснижения
«горячих»сигналовпередвыравниванием(эквализацией).
С использованием регулятора SELECTED CHANNEL EQUALIZER ATT
1 Кнопками LAYER выберите уровень входного канала, после чего кнопками [SEL]
выберите канал.
2 Регулятором ATT выберите величину ослабления.
Страницы аттенюатора
Параметрыаттенюаторамогутпросматриватьсяиустанавливатьсянастраницах
Attenuator.
1 Кнопкой EQUALIZER [DISPLAY] выберите страницу Attenuator.
Параметрыаттенюаторадля96входныхканаловразбитына4страницы.Страница
Attenuator/Shifterвходныхканалов1-24показананарисунке.Внешнийвидостальных
трехстраницидентиченпервой.
AT T.
AT T.
