DM2000 Version 2—Owner’s Manual
173 Библиотеки
Библиотека автосведения
Вбиблиотекеавтосведения(Automixlibrary)можетхранитьсядо16автосведений.До-
полнительнаяинформацияпоиспользованиюавтосведенийуказананастранице193.

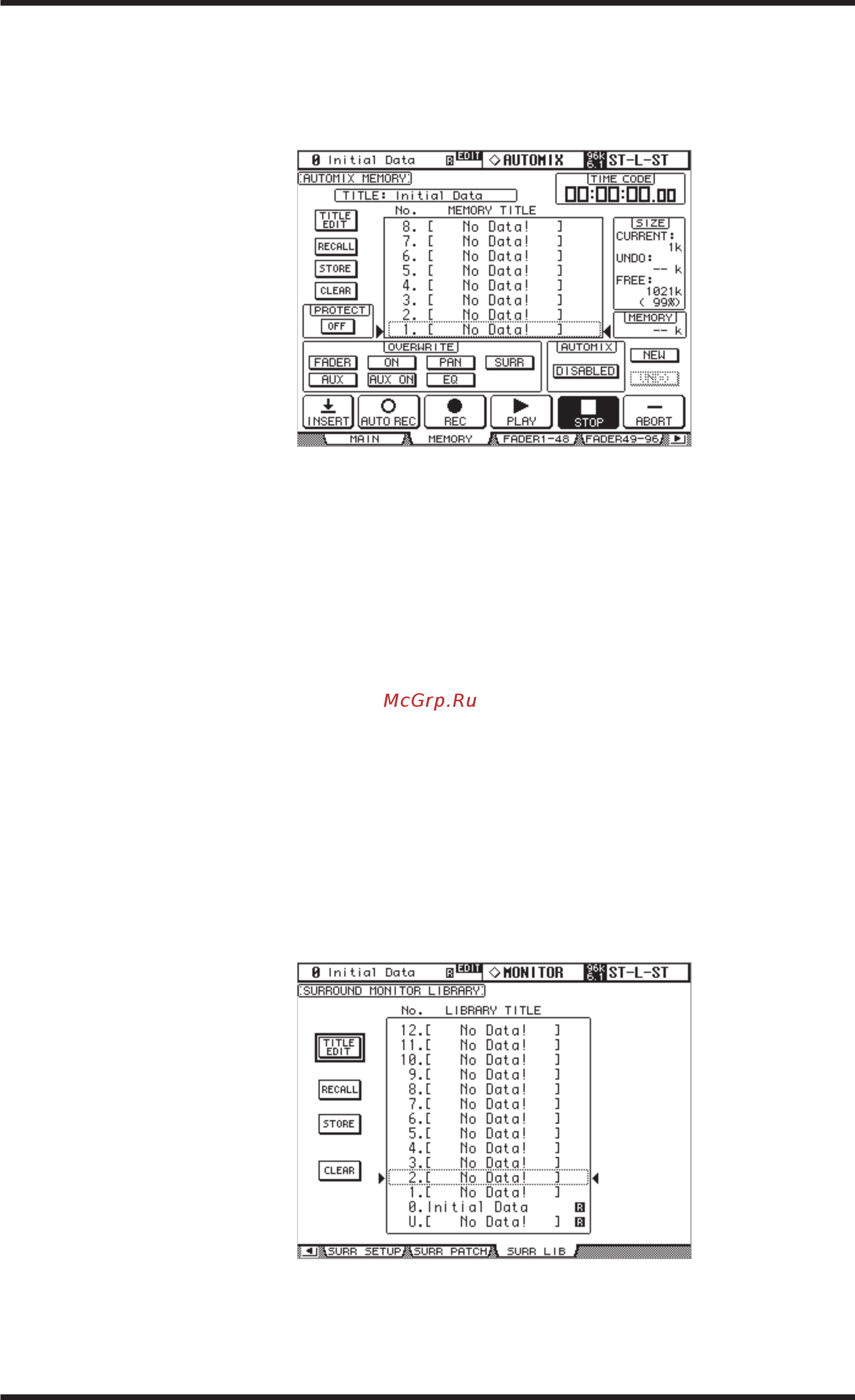

1 Кнопкой AUTOMIX [DISPLAY] выберите страницу Automix Memory.
Текущееавтосведениебудетсохранятьсяввыбраннуюзапись(ячейкупамяти).
TITLE: Заголовоктекущегоавтосведения.
CURRENT: Размертекущегоавтосведения.
UNDO: Размерданныхавтосведениявбуфереотменыдействия.
FREE: Количествосвободнойпамятидлясохранениятекущегоавтосведения.
MEMORY: Размервыбраннойсохраненнойзаписиавтосведения.
PROTECT: Длязащитысодержаниявыбраннойзаписи,необходимовыбратьданную
кнопкуинажать[ENTER].Рядомсназваниемзаписи,котораязащищаетсяотнесанк-
ционированнойзаписи,появитсяпиктограммаввиденавесногозамка.Автосведение
можносохранятьвзаписисзащитойотнесанкционированногокопирования.
ДетальнаяинформацияпофункциямStore(сохранение),Recall(вызов),TitleEdit(ре-
дактированиезаголовков),Clear(удаление)приведенавразделе“Общиеуказанияпо
работесбиблиотекой”настранице165.
Библиотека монитора окружающего звука
Настройкимонитораокружающегозвука(SurroundMonitor)могутбытьсохраненыв
библиотекемонитораокружающегозвука(SurroundMonitorlibrary),котораясодержит
1предварительносохраненнуюзаписьи32пользовательскиезаписи.Предварительно
сохраненнаязаписьдоступнатольковрежимечтения.Пользовательскиезаписипозво-
ляютсохранятьпользовательскиенастройки.Дополнительнаяинформацияпомонито-
рингуокружающегозвукауказананастранице160.
1 Кнопкой MONITOR [DISPLAY] выберите страницу Surround Monitor Library.
Текущиенастройкимонитораокружающегозвукабудутсохранятьсяввыбраннуюзапись.
ДетальнаяинформацияпофункциямStore(сохранение),Recall(вызов),TitleEdit(ре-
дактированиезаголовков),Clear(удаление)приведенавразделе“Общиеуказанияпо
работесбиблиотекой”настранице165.
