DM2000 Version 2—Owner’s Manual

81 Входные и выходные соединения

Направление сигналов прямых выходов (Direct Out)

Сигналыпрямыхвыходовмогутбытьнаправленынаслот-выходы,выходыOmniивы-

ходы2TRDigital.

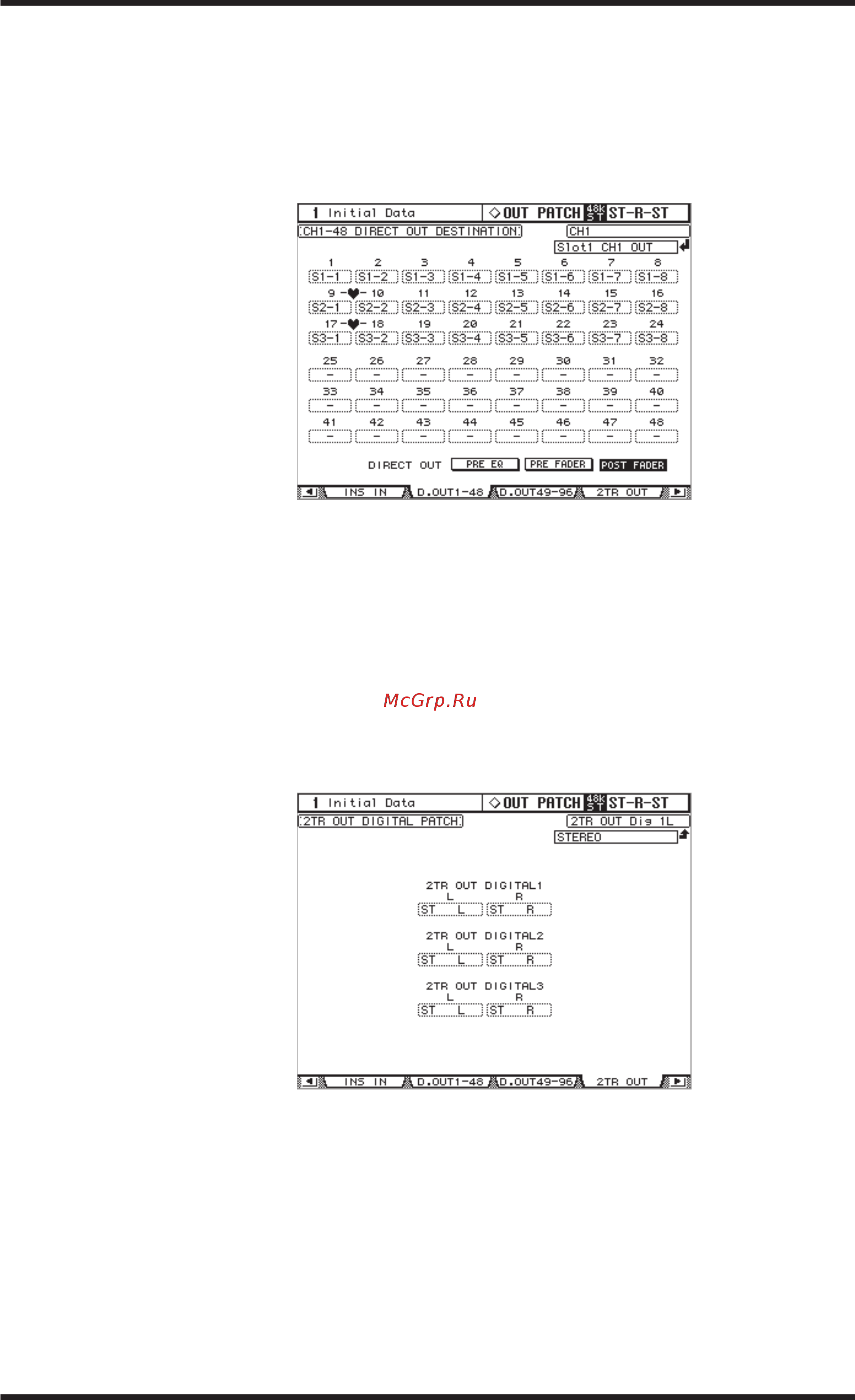

Параметрыназначенийпрямыхвыходовдля96входныхканаловразбитына2стра-

ницы.Страницаназначенийпрямыхвыходовдлявходныхканалов1-48показанана

рисунке.Внешнийвидвторойстраницыидентичен.

Кромекаккнопкамикурсора,параметрысоединениямогуттакжевыбиратьсякнопками

[SEL].

Направление сигналов выходов 2TR Digital

Навыходы2TRDigitalмогутбытьнаправленысигналывыходныхшин,дополнительных

посылов,посыловMatrix,стереовыхода,InsertOutвходныхиливыходныхканаловили

сигналыаппаратной.Всвоюочередь,сигналывыходов2TRDigitalмогутбытьнаправ-

ленынапрямыевыходы,заданныенастраницах«Назначениесигналовпрямыхвы-

ходов»(DirectOutDestination,см.стр.81).Сигналылевогоиправогоканаловкаждого

цифровоговыходамогутбытьнаправленынезависимодруготдруга.

Еслисигналвыхода2TRDigitalнаправленнапрямойвыход(см.стр.81),который,в

своюочередьполучилопределенноеназначениенастраницемаршрутизациисигна-

ловвходныхканалов(InputChannelRouting),изменитьтакоесоединениенаэтомэтапе

нельзя.
