FI SV
11
3. MONTERINGSANVISNING3. ASENNUSOHJE
Kiuas
Aggregat
Teho
Effekt
Mitat
Mått
Saunahuone
Bastu
Halkaisija
Diameter
Korkeus
Höjd
Paino
Vikt
Kiviä
Stenar
Tilavuus
Volym
Korkeus
Höjd
kW
2.3.
mm mm kg kg
min.
m
3
max.
m
3
min.
mm
PO11 11,0 530 740 30 120 9 20 1900
PO165 16,5 600 830 33 220 16 35 2100
3.1. Ennen asentamista
Lue asennusohje kokonaan ennen kuin ryhdyt asen-
tamaan kiuasta. Tarkista seuraavat asiat:
• Kiuas on teholtaan ja tyypiltään sopiva sauna-
huoneeseen. Taulukossa 2 annettuja saunan
tilavuusarvoja ei saa ylittää eikä alittaa.
• Kiukaan asennuspaikka on sopiva kiukaalle
(katso kohta 3.2. ”Asennuspaikka ja suojaetäi-
syydet”).
• Syöttöjännite on sopiva kiukaalle.
• Hyvälaatuisia kiuaskiviä on riittävästi.
Taulukko 2. Asennustiedot
Tabell 2. Monteringsdata
3.1. Före montering
Läs monteringsanvisningarna innan aggregatet
monteras. Kontrollera följande punkter:
• Aggregatets effekt är lämplig med tanke på
bastuns storlek. De volymer som anges i tabell
2 får inte överskridas eller underskridas.
• Placeringen är lämplig för aggregatet (se punkt
3.2. ”Placering och säkerhetsavstånd för
aggregatet”).
• Driftspänningen är den rätta för aggregatet.
• Det nns en tillräcklig mängd lämpliga
bastustenar.
3.2. Asennuspaikka ja suojaetäisyydet
Suojaetäisyyksien vähimmäisarvot on esitetty ku-
vassa 4.
• Arvoja on ehdottomasti noudatettava. Niistä
poikkeaminen aiheuttaa palovaaran.
• Kiukaasta putoavat kuumat kivenmurut saat-
tavat vaurioittaa lattiapäällysteitä ja aiheuttaa
palovaaran. Tämän vuoksi asennuspaikan lat-
tiapäällysteen tulee kestää kuumuutta.
• Huolehdi, että sähkökotelon kannessa olevat
varoitustekstit ovat helposti luettavissa asen-
nuksen jälkeen.
3.2. Placering och säkerhetsavstånd
De minsta säkerhetsavstånden beskrivs i bild 4.
• Avstånden måste ovillkorligen följas. Annars
kan det uppstå brandfara.
• Heta stenkorn som lossnar och ramlar ner på
golvet kan skada golvytor och vara en brand-
risk. Därför ska monteringsplatsens golvytor
tåla höga temperaturer.
• Aggregatet måste monteras på så sätt att det
är lätt att läsa varningstexterna på kopplingslå-
dans lock.
A. Anturi (asennettuna kattoon)
B. Anturi (asennettuna seinään)
C. Lauteet tai suojakaide
D. Lattia. Kiukaasta putoavat kuumat kivenmurut saattavat
vaurioittaa lattiapäällysteitä ja aiheuttaa palovaaran. Tämän
vuoksi asennuspaikan lattiapäällysteen tulee kestää kuumuutta.
A. Sensor (takmontering)
B. Sensor (väggmontering)
C. Lave eller säkerhetsräcke
D. Golv. Heta stenkorn som lossnar och ramlar ner på golvet kan
skada golvytor och vara en brandrisk. Därför ska
monteringsplatsens golvytor tåla höga temperaturer.
max. 400 mm
max. 400 mm
min. 150 mm
min. 950 mm
100 mm
100 mm
min. 200 mm
min. 100 mm
C
B
A
PO11: min. 1100
PO165: min. 1250
PO11: min. 100
PO165: min. 150
min.
100
MIN. MM
PO11M PO165
A 100 100
B 1100 950
C 100 150

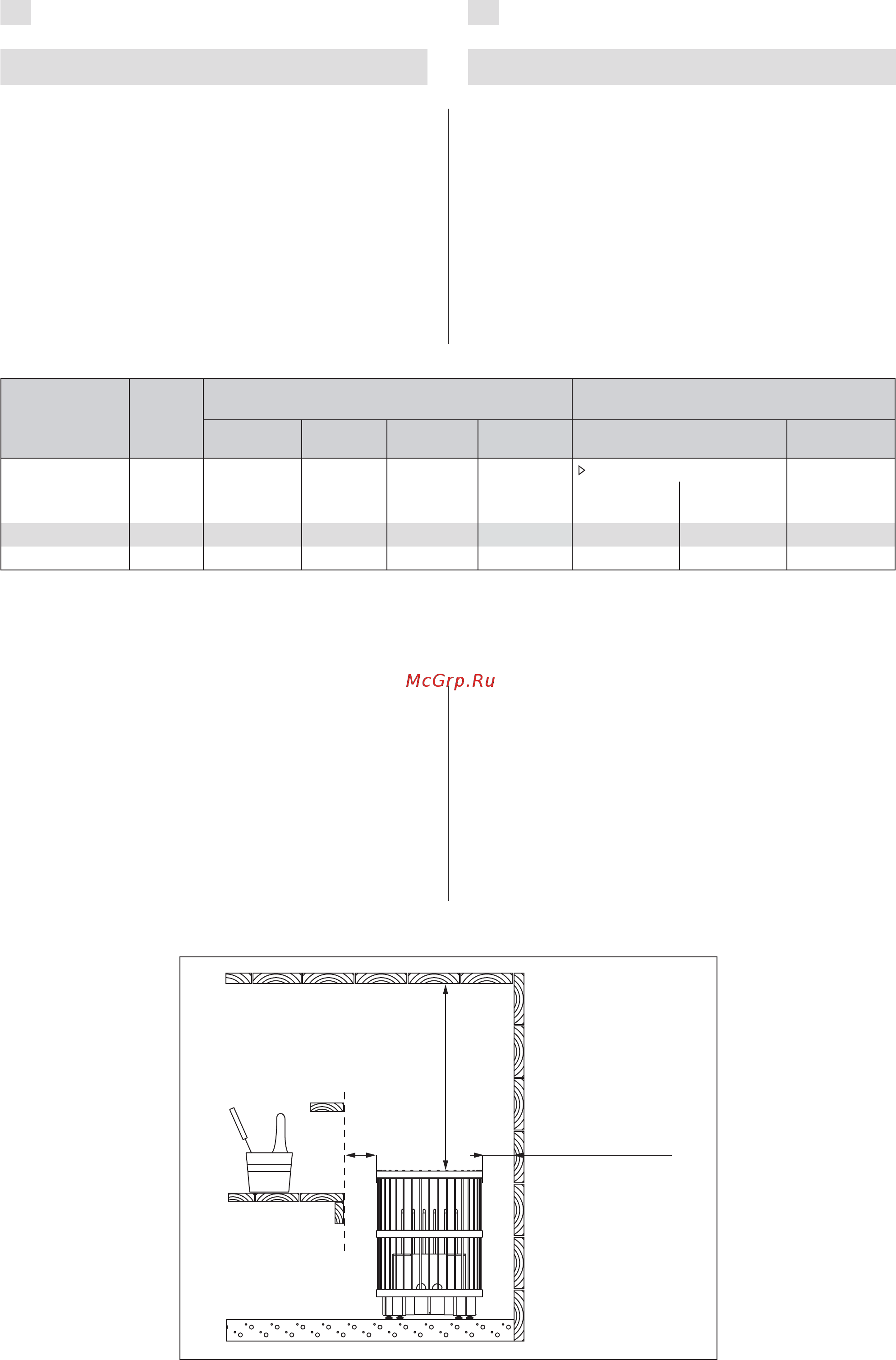

Kuva 4. Kiukaan suojaetäisyydet (mitat millimetreinä)
Bild 4. Säkerhetsavstånd (måtten i millimeter)
