Harvia Legend PO11 [12/36] Elinstallation
![Harvia Legend PO165 [12/36] Elinstallation](/views2/1625892/page12/bgc.png)
FI SV
12
3.3. Sähkökytkennät
Kiukaan saa liittää sähköverkkoon vain siihen
oikeutettu ammattitaitoinen sähköasentaja
voimassaolevien määräysten mukaan.
• Kiuas liitetään puolikiinteästi saunan seinällä
olevaan kytkentärasiaan (kuva 5). Kytkentärasi-
an on oltava roiskevedenpitävä ja sen korkeus
lattiasta saa olla korkeintaan 500 mm.
• Liitäntäkaapelina (kuva 5: C) tulee käyttää
kumikaapelityyppiä H07RN-F tai vastaavaa.
HUOM! PVC-eristeisen johdon käyttö kiukaan
liitäntäkaapelina on kielletty sen lämpöhaurau-
den takia.
3.3. Elinstallation
Endast en auktoriserad elmontör får – under
iaktagande av gällande bestämmelser – an-
sluta aggregatet till elnätet.
• Aggregatet monteras halvfast till en kopplings-
dosa (bild 5) på bastuns vägg. Kopplingsdosan
skall vara sköljtätt och placeras högst 500 mm
över golvytan.
• Anslutningskabeln (bild 5: C) skall vara gum-
mikabel typ H07RN-F eller motsvarande. OBS!
Det är förbjudet att använda anslutningskabel
med PVC-isolering, eftersom PVC:n är värmes-
kör.
N U V W N U V W
N U V W N U V W
B
A
C
C
C C
D
3.3.1.
B
A
C
D
3.3.1.
Kiuas
Aggregat
Teho
Effekt
Kaapelit (400 V 3N~)
Kablar (400 V 3N~)
Sulakkeet
Säkringar
kW
ML/MK/MMJ
A
ML/MK/MMJ
B
H07RN-F
C
SSJ
D
mm
2
mm
2
mm
2
mm
2
A
PO11 11,0 5 x 2,5 5 x 2,5 5 x 2,5 4 x 0,25 3 x 16
PO165 16,5 5 x 6,0 5 x 6,0 5 x 2,5 4 x 0,25 3 x 25
Kiuas
Aggregat
Teho
Effekt
Kaapelit (400 V 3N~)
Kablar (400 V 3N~)
Sulakkeet
Säkringar
kW
ML/MK/MMJ
A
ML/MK/MMJ
B
H07RN-F
C
SSJ
D
mm
2
mm
2
mm
2
mm
2
A
PO165 16,5 5 x 6,0 5 x 2,5 (x 2) 5 x 2,5 (x 2) 4 x 0,25 3 x 25
Kiukaan sähkökytkennät
Aggregatets elinstallationer
Kiukaan sähkökytkennät (2-ryhmäiseksi)
Aggregatets elinstallationer (2 grupper)
ryhmä I
grupp I
ryhmä II
grupp II
min. 500
Kytkentärasia
Kopplingsdosa
min. 500
Kytkentärasia
Kopplingsdosa

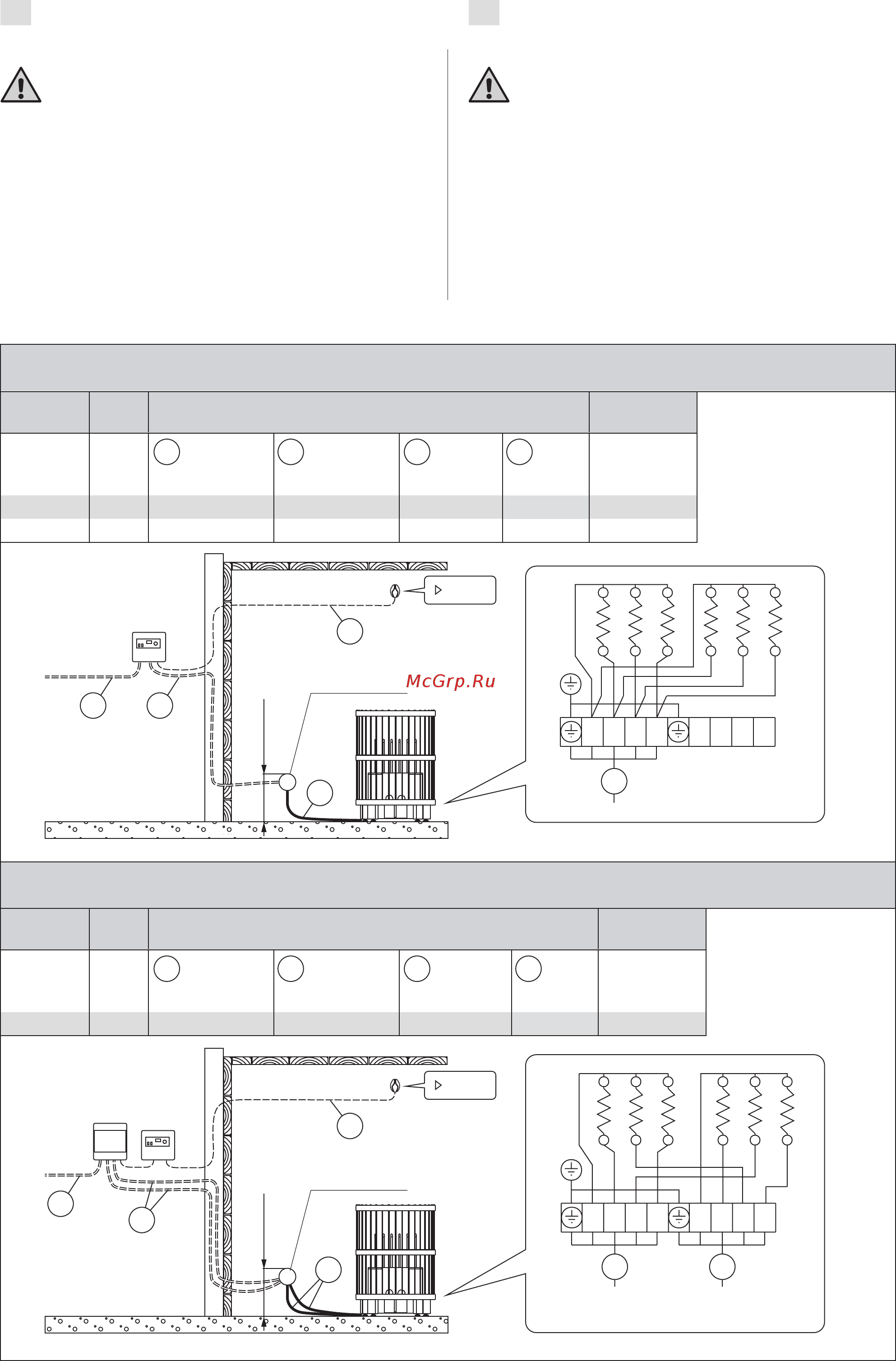

Kuva 5. Sähkökytkennät
Bild 5. Elinstallation
