![Harvia Legend PO11 [32/36] Paigaldusjuhised](/img/pdf.png)
Harvia Legend PO11 [32/36] Paigaldusjuhised
![Harvia Legend PO165 [32/36] Paigaldusjuhised](/views2/1625892/page32/bg20.png)
RU ET
32
Таблица 2. Данные каменок
Tabel 2. Paigalduse üksikasjad

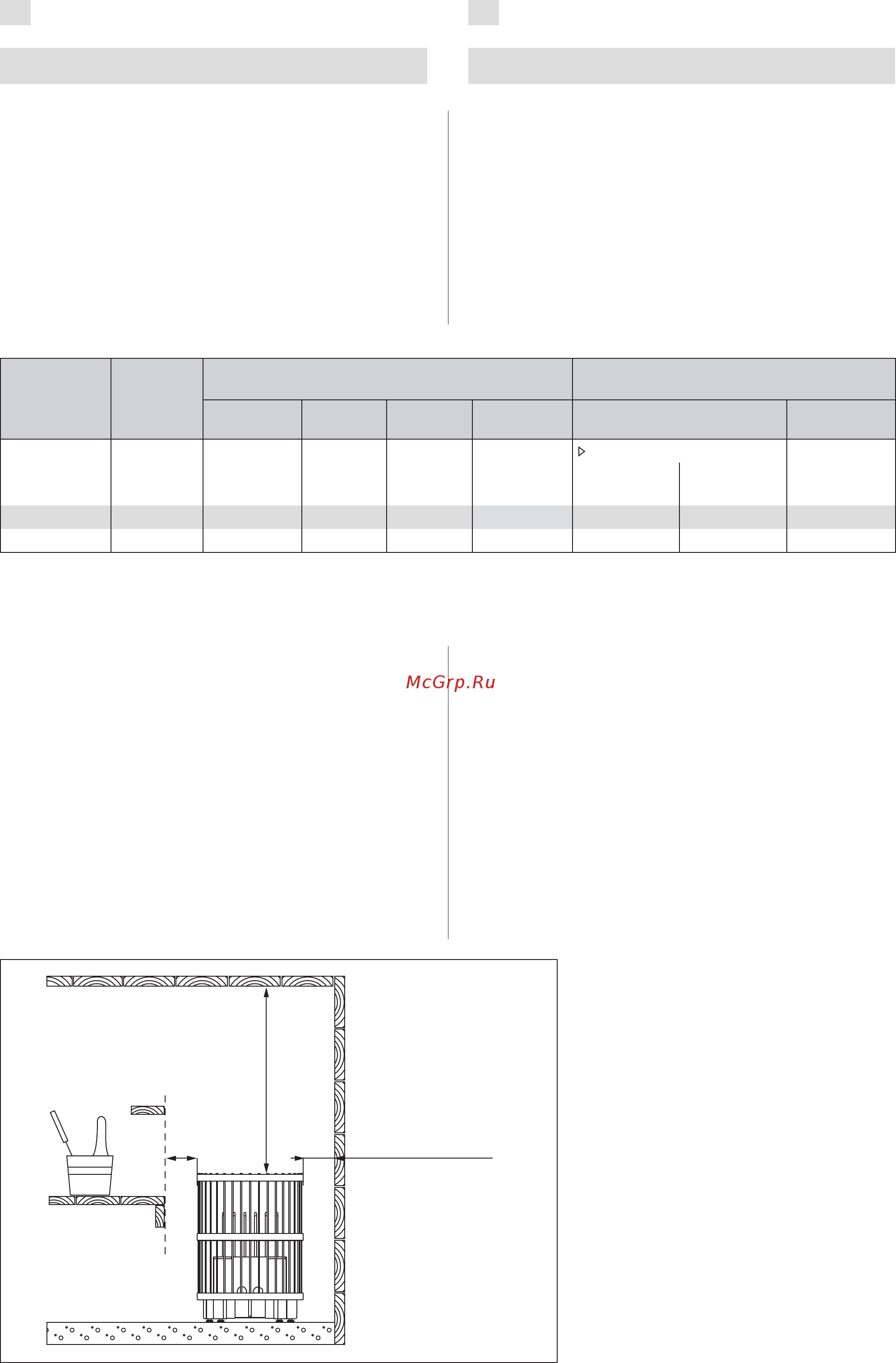

Рисунок 4. Расположение и безопасные расстояния (все размеры приведены в миллиметрах)
Joonis 4. Ohutud vahekaugused (kõik mõõtmed millimeetrites)
3. РУКОВОДСТВО ПО МОНТАЖУ
3. PAIGALDUSJUHISED
3.1. Перед установкой
Перед началом работ ознакомьтесь с руководством и
проверьте следующее:
• Подходит ли устанавливаемая каменка к данной
парильне с точки зрения мощности и типа? Значения
объема, данные в таблице 2, нельзя превышать
или занижать.
• Место для каменки выбрано правильно (см. пункт 3.2.
«Расположение каменки и безопасные расстояния»).
• Имеется ли достаточное количество хороших камней?
• Питающее напряжение достаточно для каменки?
3.1. Enne paigaldamist
Enne kerise paigaldamist tutvuge hoolikalt selle pai-
galdusjuhendiga. Kontrollige järgmisi punkte:
• Kas kerise võimsus ja tüüp on leiliruumile sobi-
vad? Järgige tabelis 2 toodud parameetreid.
• Asukoht on kerise jaoks sobiv (vaata 3.2.
„Asukoht ja ohutuskaugused kerise jaoks”).
• Kas toitepinge on kerisele sobiv?
• Kas Teil on piisav hulk kvaliteetseid kerisekive?
3.2. Расположение каменки и безопасные
расстояния
Минимальные безопасные расстояния показаны на
рис. 4.
• При установке каменки обязательно
соблюдение указанных значений.
Несоблюдение указанных значений влечет за
собой риск возгорания.
• Раскаленные осколки камней могут
повредить покрытие пола и вызвать пожар.
Покрытие пола в месте установки должно быть
несгораемым.
• Каменка устанавливается так, чтобы
находящийся на крышке электрокоробки
текст легко читался после установки.
3.2. Asukoht ja ohutuskaugused kerise jaoks
Minimaalsed ohutud vahekaugused on toodud joo-
nisel 4.
• On äärmiselt tähtis, et kerise paigaldamisel
peetaks kinni nendest näitudest. Ettekirjutuste
eiramine põhjustab tulekahju riski.
• Kuumad kivitükid võivad kerisest põrandale
kukkudes kahjustada põrandakattematerjali või
põhjustada süttimisohtu. Kerise ümbruse põran-
dakate peab olema kuumuskindlast materjalist.
• Keris peab olema paigaldatud nii, et hoiatus-
tekste ühenduskarbi kaanel saab vaevata luge-
da ka peale paigaldamist.
Тип
Keris
Мощность
Võimsus
Размеры
Mõõdud
Парильня
Leiliruum
Диаметр
Diameeter
Высота
Kõrgus
Вес
Mass
Камни
Kivide kogus
Обьем
Maht
Высота
Kõrgus
кВт
kW
2.3.
мм
mm
мм
mm
кг
kg
кг
kg
мин. м
3
min. m
3
макс. м
3
max. m
3
мин. мм
min. mm
PO11 11,0 530 740 30 120 9 20 1900
PO165 16,5 600 830 33 220 16 35 2100
ìàêñ. 400 ìì
ìàêñ. 400 ìì
ìèí. 150 ìì
ìèí. 950 ìì
100 ìì
100 ìì
ìèí. 200 ìì
ìèí. 100 ìì
100 mm
PO11: ìèí./min. 1100
PO165: ìèí./min. 1250
PO11: ìèí./min. 100
PO165: ìèí./min. 150
ìèí./
min.
100
MIN. MM
PO11M PO165
A 100 100
B 1100 950
C 100 150
