Установка кондиционера
04

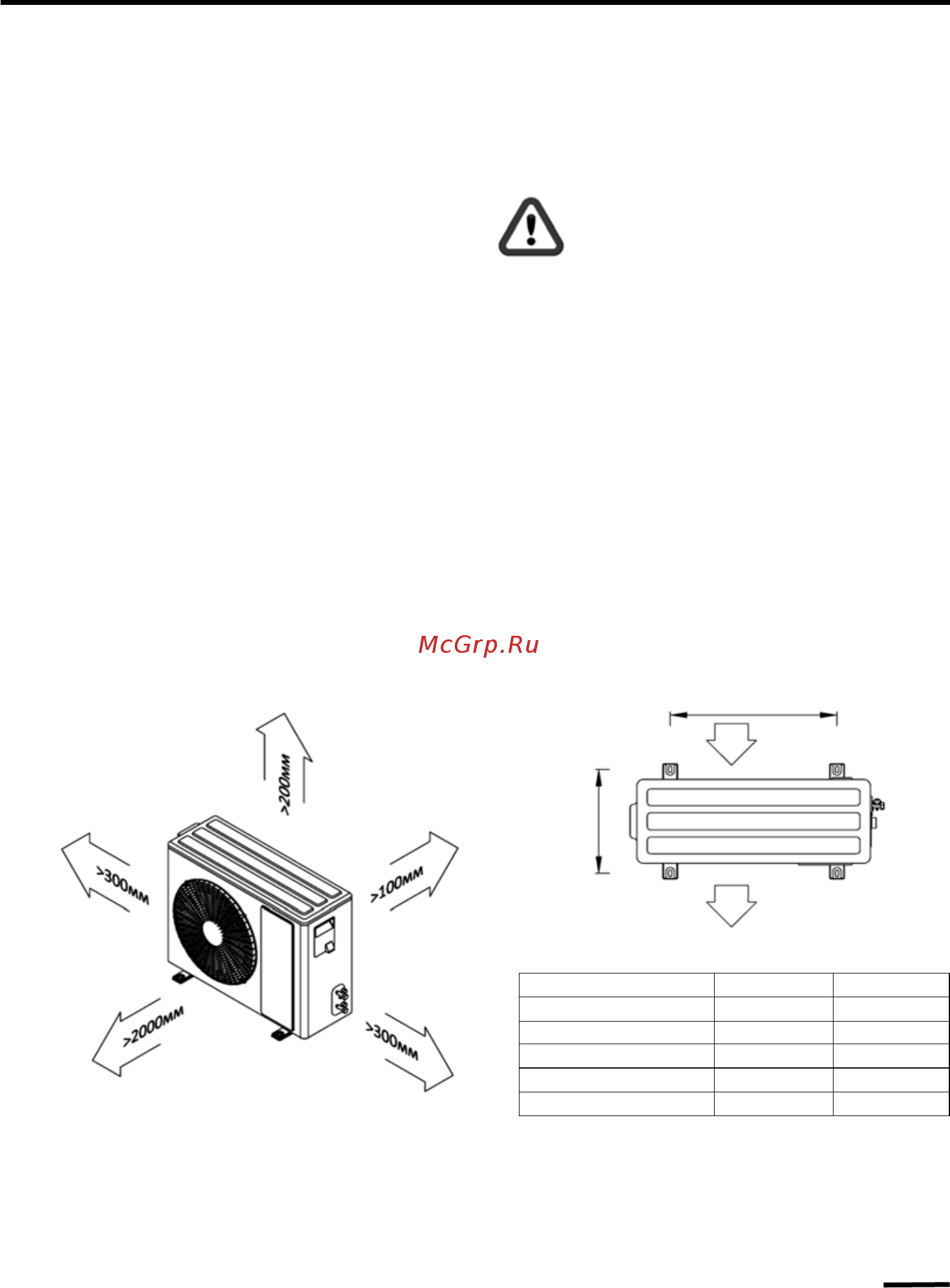

Установочные размеры наружного блока
Модель A, мм B, мм
AS-H07A4/DE-R1DI 500 260
AS-H09A4/DE-R1DI 500 260
AS-H12A4/DE-R1DI 540 280
AS-H18A4/DE-R1DI 545 315
AS-H24A4/DE-R1DI 545 315
A
B
Примечание:
Внешний вид наружного блока Вашего кондиционера может отличаться от
схематичных изображений на данных схемах.
Выбор места установки наружного блока
Для размещения наружного блока выберите место, спо-
собное выдержать его вес и вибрацию, где шум и потоки
воздуха, создаваемые во время его работы, не будут
усиливаться, и причинять беспокойство самому пользова-
телю и его соседям .
Должно обеспечиваться достаточное свободное про-
странство для установки наружного блока
на место экс-
плуатации и последующего его обслуживания.
Должно обеспечиваться достаточное свободное про-
странство не мешающее циркуляции воздуха, а со сторон
забора и выброса воздуха наружным блоком не должно
быть препятствий.
Должно исключаться воздействие на наружный блок
сильных ветров.
Должно минимизироваться воздействие на наружный
блок прямого солнечного света и осадков. В
районах с
сильными снегопадами рекомендуется установка защит-
ных козырьков и ограждений.
Должно обеспечиваться расстояние не менее 3 метров
от наружного блока до радио- и телевизионных приемни-
ков, для уменьшения вероятности создания помех изоб-
ражению и звуку при его работе.
Наружный блок должен быть установлен строго горизон-
тально.
Опоры крепления наружного блока
должны быть надеж-
но закреплены.
Из наружного блока может течь жидкость, следует исклю-
чить близкое расположение предметов, которые могут
пострадать от влаги
При эксплуатации кондиционера при низких
температурах наружного воздуха, следует
соблюдать следующие правила:
Запрещается устанавливать наружный блок в местах, где
воздухозаборное/воздуховыпускное отверстие могут
находиться под непосредственным воздействием
ветра.
Во избежание воздействия ветра наружный блок необхо-
димо устанавливать так, что бы воздухозаборное отвер-
стие было обращено к стене, а со стороны воздухозабор-
ного отверстия рекомендуется установить ветрозащит-
ную перегородку.
Для исключения заноса наружного блока снегом, необхо-
димо предусмотреть место его установки выше уровня
снегового покрова.
