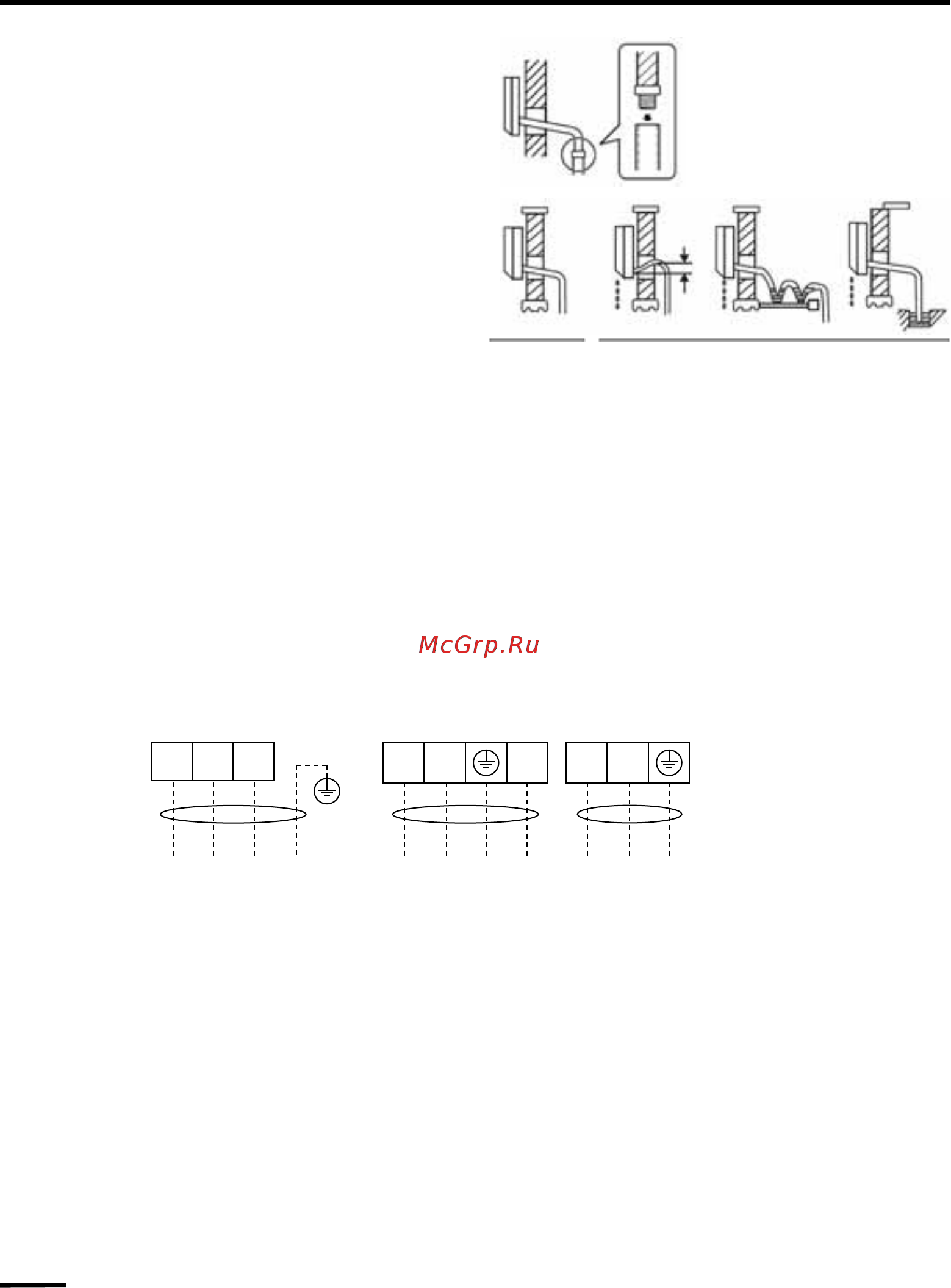

![AUX ASW-H12A4 \ DE-R1DI (Gold Edition) [9/26] Установка кондиционера](/views2/1625898/page9/bg9.png)
Установка кондиционера
07
Подключение дренажной трубы (шланга)
Проложите дренажную трубу (шланг) с постоянным укло-
ном в строну слива.
Если длина дренажной трубы (шланга) входящей в ком-
плект поставки недостаточна, увеличьте её, присоединив
дополнительную дренажную трубу (шланг) соответствую-
щего диаметра. Укрепите место соединения.
При прокладке дренажной трубы (шланга) не допускайте
ошибок изображенных на рисунках.
Расположите
дренажную трубу (шланг) под трубами
хладагента, убедитесь в отсутствии подъемов, изгибов и
замятий.
НеправильноПравильно
Дренажнаятруба(шланг)
Дополнительная
дренажнаятруба(шланг)
Схемы подключения
Подключение межблочного электрического кабеля и кабеля электропитания..
Снимите защитные крышки сервисных панелей наружно-
го и внутренних блоков.
Ослабьте винты клеммных колодок и подсоедините
соответствующим образом (см. схемы) межблочный
электрический кабель и кабель электропитания
(Некоторые модели внутренних блоков могут поставлять-
ся с уже подключенным к внутреннему блоку кабелем
электропитания с электрической вилкой).
Подключение заземляющего провода произведите винт-
ми, к отдельно расположенным на сервисных панелях
резьбовым отверстиям. Следите за правильностью под-
ключения проводов.
Плотно затяните винты клеммных колодок, для предот-
вращения их ослабления. Убедитесь в неподвижности
закрепленных проводов, потянув за них.
Закрепите межблочный электрический кабель в провод-
ные зажимы.
Установите
защитные крышки сервисных панелей наруж-
Наружные блоки
1(L) 2(N) 4(S)
1 2 Y/G 4
L N S L N
Внутренние блоки
220-240В, 1ф, 50Гц
1 2 4 Y/G
L Br Y/G
Межблочный
электрический кабель:
- для 07/09/12: 4x1,5мм
2
- для 18/24: 4x2,5мм
2
Кабель электропитания
(автоматический выключатель):
- для 07/09/12: 3x1,5мм
2
(16А)
- для 18/24: 3x2,5мм
2
(20А/25А)
