Установка кондиционера
Выбор места установки внутреннего блока
Для размещения внутреннего блока выберите место,
способное выдержать его вес и вибрацию.
Должно обеспечиваться достаточное свободное про-
странство для установки внутреннего блока на место
эксплуатации и последующего его обслуживания.
Должно обеспечиваться достаточное свободное про-
странство не мешающее циркуляции воздуха, а со сторо-
ны выброса воздуха
внутренним блоком не должно быть
препятствий.
Должно обеспечиваться расстояние не менее 1 метра от
внутреннего блока до радио- и телевизионных приемни-
ков, для уменьшения вероятности создания помех изоб-
ражению и звуку при его работе.
Должно минимизироваться воздействие на внутренний
блок прямого солнечного света и других источников
тепла.
Внутренний блок должен быть
установлен строго гори-
зонтально.
Монтажный кронштейн внутреннего блока должна быть
надежно закреплена.

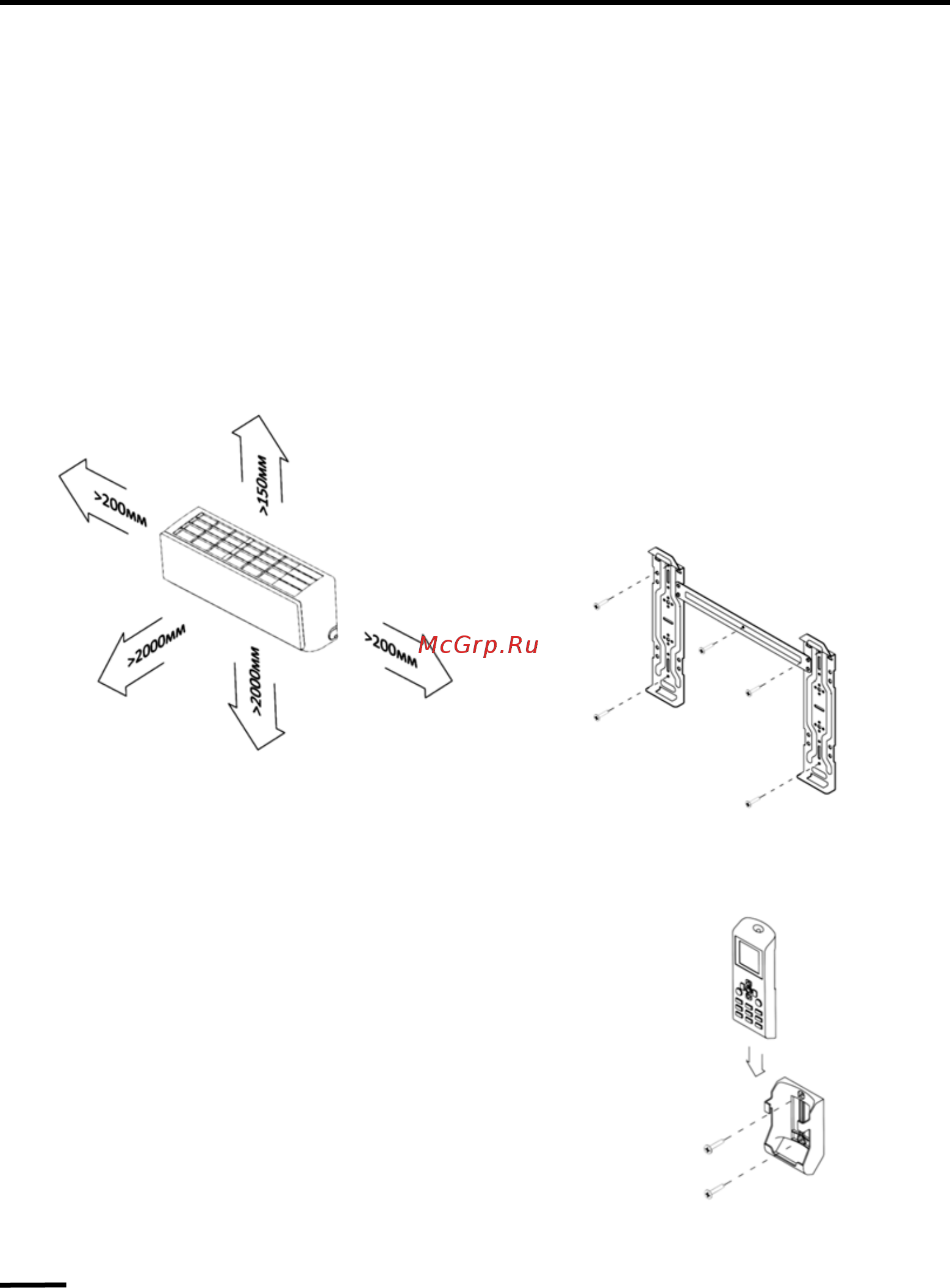

Установочные размеры внутреннего блока
Примечание:
Внешние виды внутреннего блока и монтажного кронштейна внутреннего блока Вашего кондиционера могут отличаться от схематичных изображений на данных
схемах.
Крепление внутреннего блока осуществляется при помощи монтажного крон-
штейна.
Крепление монтажного кронштейна осуществляется строго горизонтально на
строго вертикальную поверхность.
Для предотвращения вибраций обязательно выполните крепление через
указанные отверстия, в случае необходимости, для обеспечения дополнитель-
ной поддержки, крепление можно выполнить и через дополнительные отвер-
стия.
Примечание:
Оптимальная высота установки
2,02,3м от уровня пола
Выбор места установки дистанционного пульта управления
Для размещения дистанционного пульта управления выберите легко
доступное место вне досягаемости детей, где он будет хорошо виден
и им будет легко пользоваться.
Убедитесь, что из выбранного места сигналы с пульта дистанционно-
го управления безошибочно принимаются внутренним блоком
(прием сигнала внутренним блоком подтверждается звуковым сигна-
лом).
Закрепите в выбранном месте настенный держатель пульта управле-
ния (поставляется опционально) и установите в него беспроводной
пульт управления.
05
