ET
27

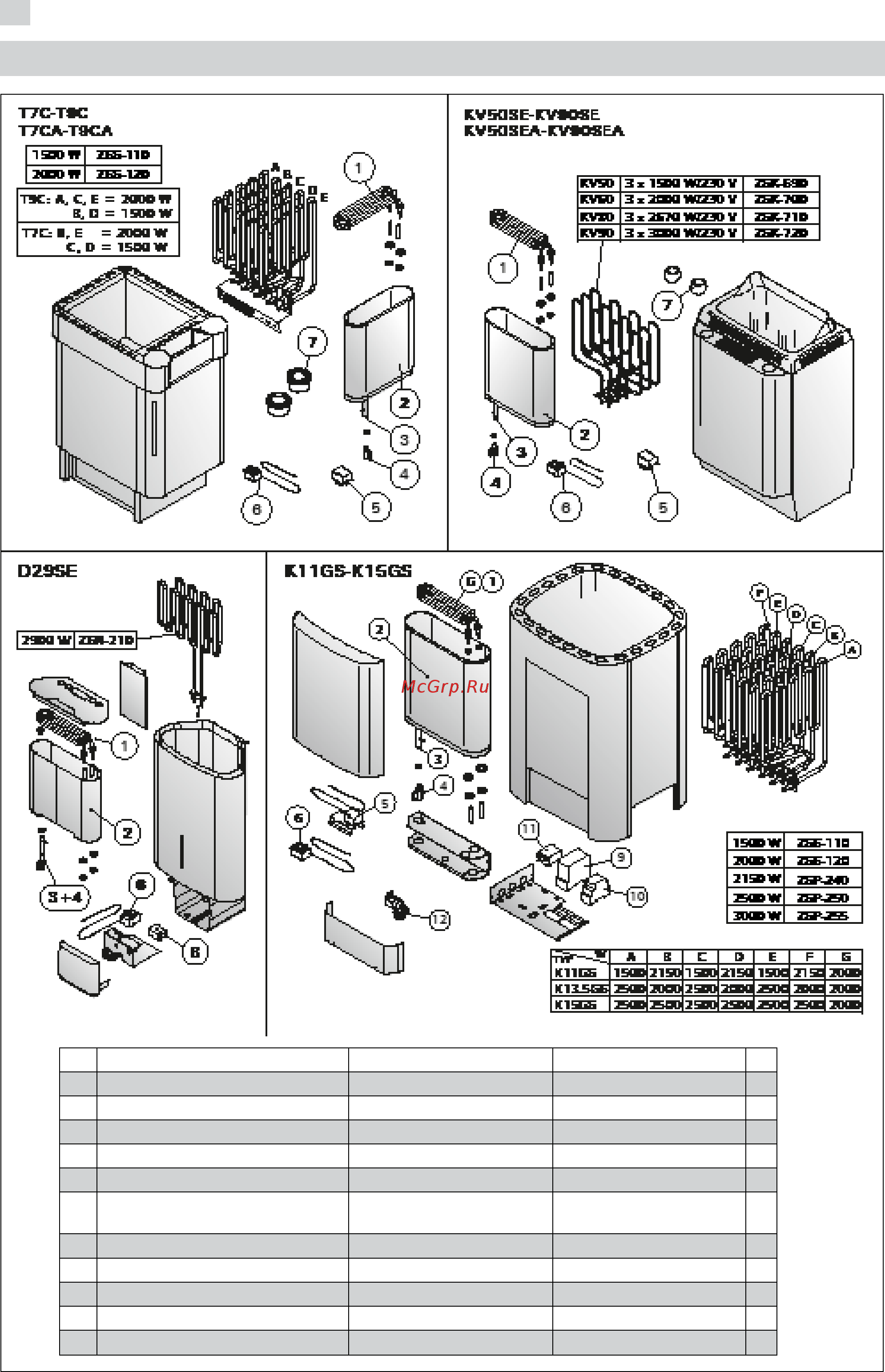

4. TAGAVARAOSAD
1 Aurutikütteelement,monteeritud 2000W/230V ZH-102 1
2 Veepak,monteeritud ZH-70(D29SE:ZSN-242) 1
3 Äravoolutoru,monteeritud ZH-110 1
4 Kraan 1/4 ZH-130 1
5 Ülekuumenemiskaitse ZSK-764 1
6 Termostaat112
o
C ZSN-250 1
7 Kivianum ø75/50T7C-T9C
ø46/36KV50SE-KV90SE
ZSS-505
ZH-205
2
2
8 ReleeK2 ZSF-730 1
9 Ohutuskontaktor ZSL-940 1
10 Moodulkontaktor ZSL-750 1
11 Võimsusrelee ZSL-760 1
12 MGventiil WI-08102/A ZSS-610 1
