FI SV
13

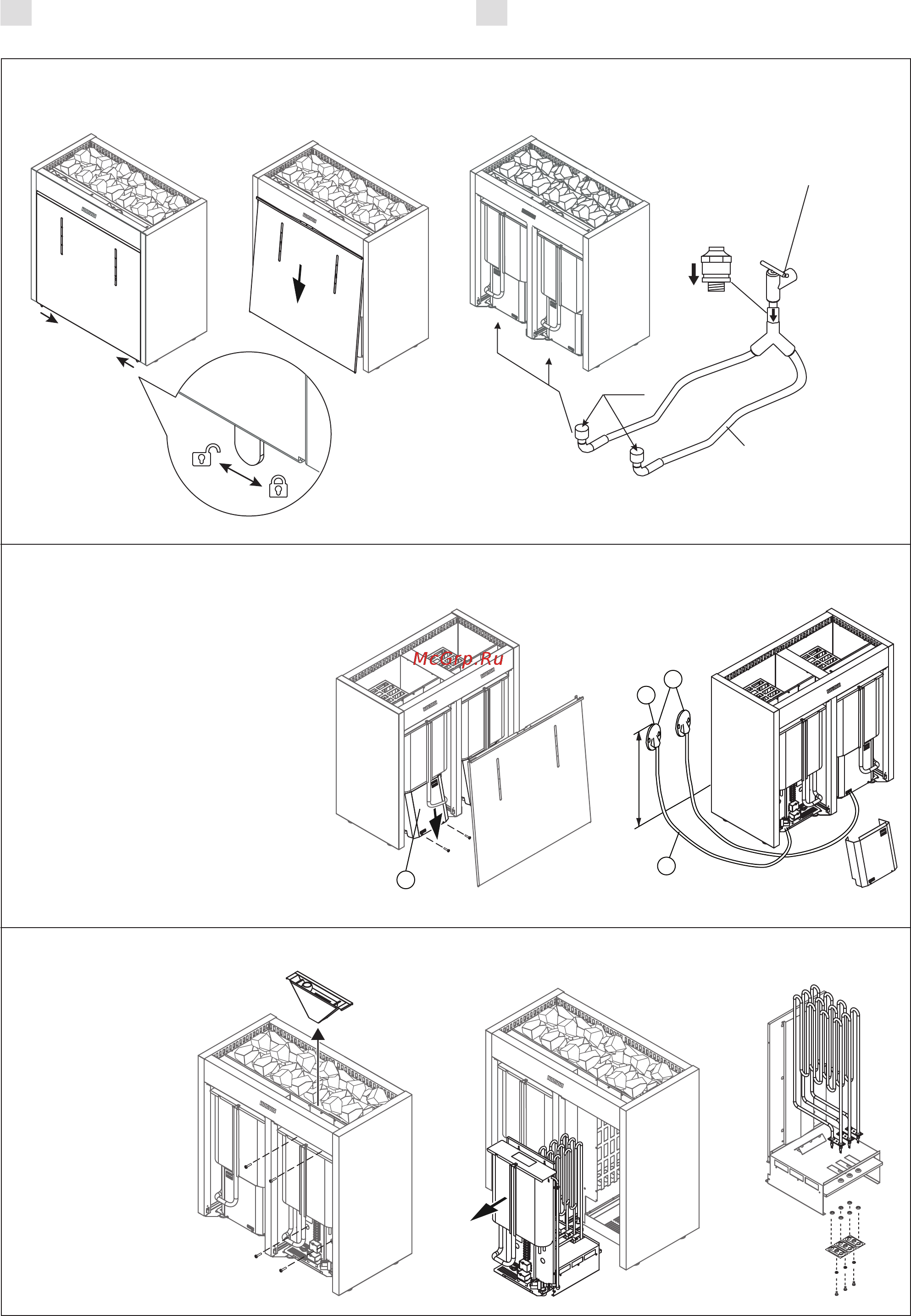

Kuva 6.
Bild 6.
Huoltoluukun kannen avaaminen
Öppna serviceluckan
Sulkuventtiili
Avstängningsventil
Imusuoja
Återströmnings-
skydd
Liitäntäletku
Anslutningsslang
Kylmä vesi
Kall vatten
1,5–4,0 bar
Automaattinen vedentäyttö
Automatisk vattenpåfyllning
Kiukaan kytkentä
Anslutningen av aggregat
1. Kopplingslåda
2. Anslutningskabel
3. Kopplingsdosa HL135SA/HL160SA/
HL220SA grupp I
4. Kopplingsdosa HL135SA/HL160SA/
HL220SA grupp II
1. Sähkökotelo
2. Liitäntäjohto
3. Kytkentärasia HL135SA/HL160SA/
HL220SA ryhmä I
4. Kytkentärasia HL135SA/HL160SA/
HL220SA ryhmä II
Vastusten vaihtaminen
Byte av värmeelement
1
2
max. 500 mm
4
3
R¾
