RU ET
24
3. PAIGALDUSJUHIS
3. ИНСТРУКЦИЯ ПО УСТАНОВКЕ
3.1. Перед установкой
Перед началом работ ознакомьтесь с инструкцией и
проверьте следующее:
• Подходит ли устанавливаемая каменка к данной
парильне с точки зрения мощности и типа?
Значения объема, данные в таблице 2 нельзя
превышать или занижать.
• Питающее напряжение достаточно для каменки?
• При расположении каменки выполняются ли
условия минимальных расстояний, изображенных
на рис. 6 и указанных в таблице 2?
Значения необходимо соблюдать, так
как пренебрежение ими может привести к
возникновению пожара. В сауне может быть
установлена только одна каменка.
3.1. Enne paigaldamist
Enne kerise paigaldamist tutvu paigaldusjuhisega ja
pööra tähelepanu alljärgnevale:
• Kerise võimsus ja tüüp sobivad antud sauna.
Sauna maht peab vastama tabelis 2 antud
suurustele.
• Toitepinge on kerisele sobiv.
• Kerise paigalduskohal on tagatud joonisel 6
ning tabelis 2 toodud ohutuskauguste minimaa-
lsuurused.
Ohutuskaugusi tuleb tingimusteta täita, sest nen-
de eiramisega kaasneb tulekahjuoht. Sauna tohib
paigaldada vaid ühe elektrikerise.
Модель и размеры
Mudelid ja mõõdud
Мощность
Võimsus
Парильня
Leiliruum
Подключение
Elektriühendused
Обьем
Maht
Высота
Kõrgus
400 V 3N~ 230 V 1N~
Кабель
датчика
Anduri-
kaabel
Соединит.
кабель
Ühenduskaabel
Предохранители
Kaitsmed
Соединит.
кабель
Ühenduskaabel
Предохранители
Kaitse
ширина/laius
41 см/cm
(Sound 42 см/cm)
глубина/sügavus
29 см/cm
(Sound 31 см/cm)
высота/kõrgus
65 см/cm
(Sound 62 см/cm)
вес/kaal 16 кг/kg
камни макс./kived
max. 20 кг/kg
кВт
kW
2.3.
мин.
мм
min.
mm
См. рис. 10. Размеры относятся только к соединительному
кабелю!
Vt. joonist 10. Mõõdud kehtivad ainult toitekaabli kohta!
M-E
мин.
м3
min.
m³
макс.
м3
max.
m³
мм2
mm² A
мм2
mm² A
мм2
mm²
M45/M45E 4,5 3 6 1900 5 x 1,5 3 x 10 3 x 6 1 x 20 4 x 0,25
M60/M60E 6,0 5 8 1900 5 x 1,5 3 x 10 3 x 10 1 x 35 4 x 0,25
M80/M80E 8,0 7 12 1900 5 x 2,5 3 x 16 – – 4 x 0,25
M90E 9,0 8 14 1900 5 x 2,5 3 x 16 – – 4 x 0,25
C
B
A
100
min. 20
min. 1100
min. 150
min. 150
A
max. 500
M45E, M60E,
M80E, M90E
Êàìåíêà ìîæåò áûòü óñòàíîâëåíà â íèøå
âûñîòîé íå ìåíåå 1900 ìì.
Kerise võib paigaldada seinasüvendisse,
mille kõrgus on vähemalt 1900 mm.
A ìèí./min.
 ñòîðîíó ê ñòåíå, ê âåðõíåìó ïîëêó èëè ê âåðõíåìó îãðàæäåíèþ.
Küljelt seina, lava või turvaraamini.
B ìèí./min. C ìèí./min.
Âïåð¸ä ê âåðõíåìó ïîëêó èëè ê âåðõíåìó îãðàæäåíèþ.
Esiküljelt lava või turvaraamini.
M45/M45E 35 20 35
M60/M60E 50 30 50
M80/M80E 100 30 80
M90E 120 40 100

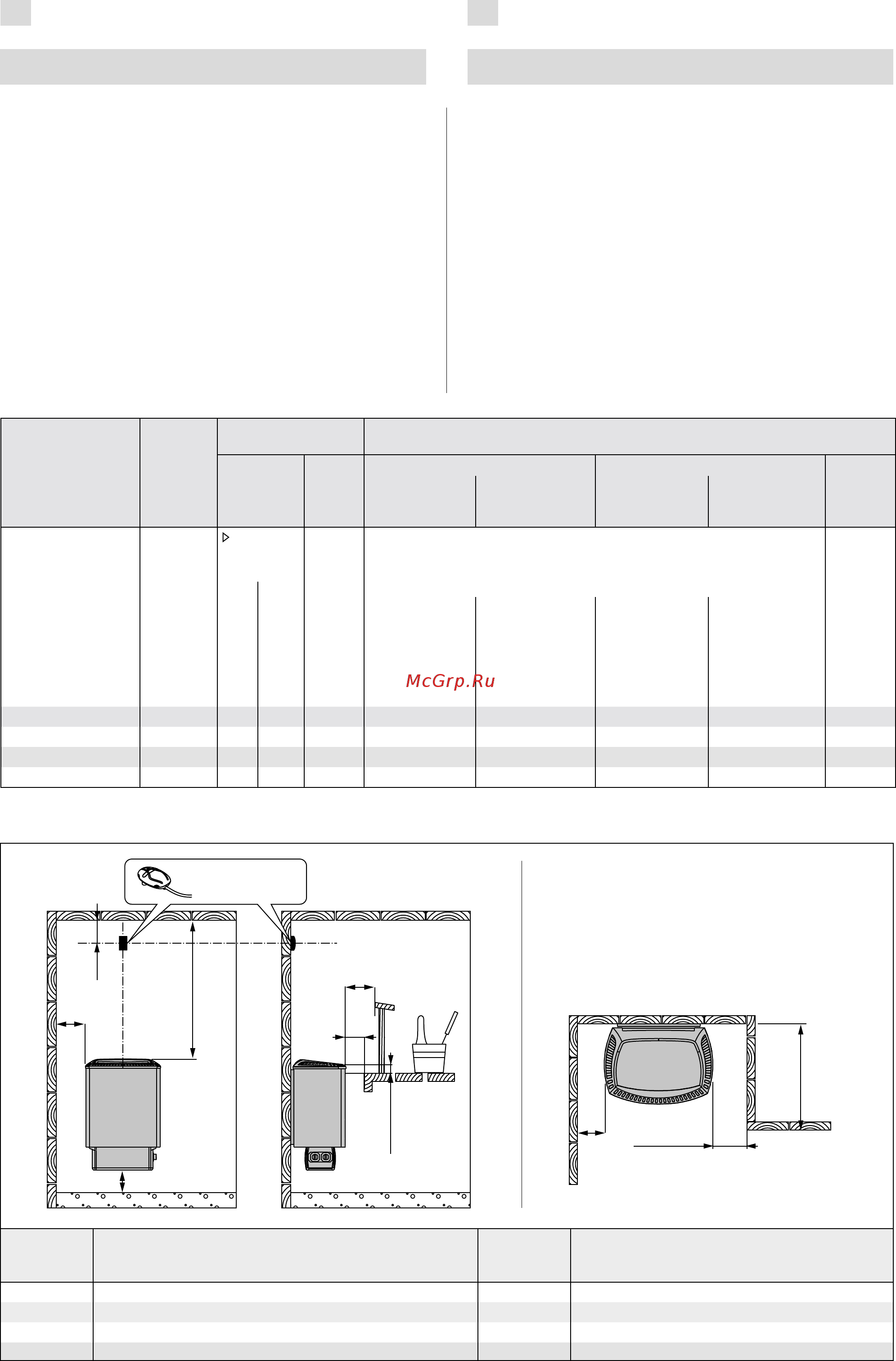

Рисунок 6. Расстояния безопасности (все размеры приведены в миллиметрах)
Joonis 6. Kerise ohutuskaugused (kõik mõõtmed millimeetrites)
Таблица 2. Технические характеристики каменок
Tabel 2. Paigalduse üksikasjad
