RU ET
27
3.3. Электромонтаж
Подключение каменки к электросети может
произвести только квалифицированный
электромонтажник, имеющий право на данный род
работ, в соответствии с действующими правилами.
• Каменка гибким проводом подсоединяется к
соединительной коробке (рис. 8: A) на стене
сауны. Cоединительная коробка должна быть
брызгозащищенной и находиться на расстоянии
не выше 500 мм от пола.
• В качестве кабеля (рис. 8: B) следует использовать
резиновый кабель типа H07RN-F или подобный.
ВНИМАНИЕ! Использование кабеля с ПВХ-
изоляцией запрещено вследствие его
разрушения под воздействием тепла.
• Если соединительный или монтажный кабель
подходят к сауне, или сквозь стены сауны, на
высоте более 500 мм, они должны выдерживать
при полной нагрузке температуру 170 °С.
Приборы, устанавливаемые на высоте более
500 мм от уровня пола сауны, должны быть
пригодными для использования при температуре
125 °С (маркировка Т125).
• Кроме клемм питания каменки M оснащены
также клеммой (P), которая делает возможным
управление электрическим нагревом (рис. 12).
Управляющее напряжение передается
от каменки, когда она включена. Кабель
управления электронагревом подводят прямо
к соединительной коробке каменки и дальше с
помощью резинового кабеля, равного по сечению
соединительному кабелю, к клеммнику.
külge.
3.3. Elektriühendused
Kerise võib vooluvõrku ühendada vaid professionaa-
lne elektrik, järgides kehtivaid eeskirju.
• Keris ühendatakse poolstatsionaarselt ühendus-
karpi (joonis 10: 3) leiliruumi seinal. Ühendus-
karp peab olema pritsmekindel, ning selle mak-
simaalne kõrgus põrandast ei tohi olla suurem
kui 500 mm.
• Ühenduskaabel (joonis 10: 4) peab olema
kummiisolatsiooniga H07RN-F tüüpi kaabel või
samaväärne. Tähelepanu! Termilise rabenemise
tõttu on kerise ühenduskaablina keelatud kasu-
tada PVC-isolatsiooniga kaablit.
• Kui ühendus- ja paigalduskaablid on kõrgemal
kui 1000 mm leiliruumi põrandast või leiliruumi
seinte sees, peavad nad koormuse all taluma
vähemalt 170 °C (näiteks SSJ). Põrandast
kõrgemale kui 1000 mm paigaldatud elektri-
seadmestik peab olema lubatud kasutamiseks
temperatuuril 125 °C (markeering T125).
• Peale vooluvarustuse ühendusklemmide on M-
kerised varustatud ühendusega (P), mis võimal-
dab kütmist juhtida (joonis 12). Sisselülitamisel
antakse toitepinge juhtimine keriselt edasi.
Kütmise juhtimise kaabel on toodud otse kerise
ühenduskarpi ning sealt kerise terminaaliblok-
ki piki sama jämedusega kummiisolatsiooniga
max. 500
1
2
4
3
1. Коробка подключений
2. Таймер и термостат
3. Cоединительная коробка
4. Соединительный кабель
1. Voolukarp
2. Juhtimisseadmed
3. Harutoos
4. Toitekaabel

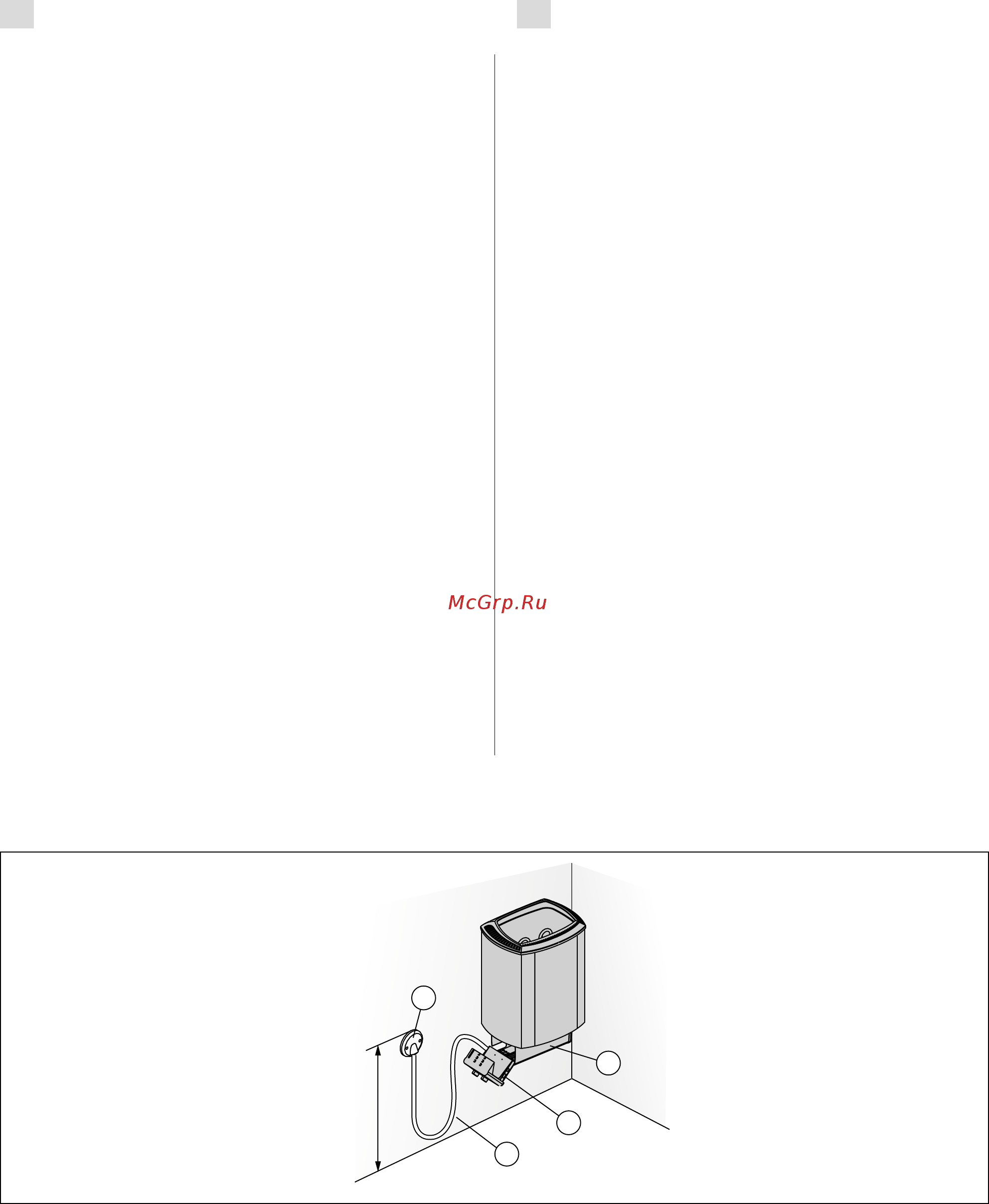

Рисунок 10. Установка каменки
Joonis 10. Kerise ühendamine
Электромонтаж каменки M
Электрокаменки M45–80 работают в 3-фазной сети переменного тока напряжением 400 В. Модели для российского
рынка мощностью 4.5 и 6.0 кВт могут также быть модифицированы для использования в 1-фазной сети переменного
тока напряжением 230 В. См. таблицу 2 и схему 13 ниже. Подключение модифицированных моделей к 1-фазной
сети должно производиться в соответствии с действующими нормативными документами при наличии разрешения
местной организации электроснабжения. Модели для остальных регионов и модели мощностью 8 кВт для российского
рынка могут быть подключены только в 3-фазную сеть.
Внимание!
Электрокаменки M45E-M90E работают 3-фазной сети переменного тока напряжением 400 В. Модели для российского
рынка мощностью 4,5 и 6,0 кВт могут также быть модифицированы для использования 1-фазной сети переменного
