Harvia Termonator Eco M45 [17/17] Varuosad
![Harvia Termonator Eco M60 [17/17] Varuosad](/views2/1626725/page17/bg11.png)

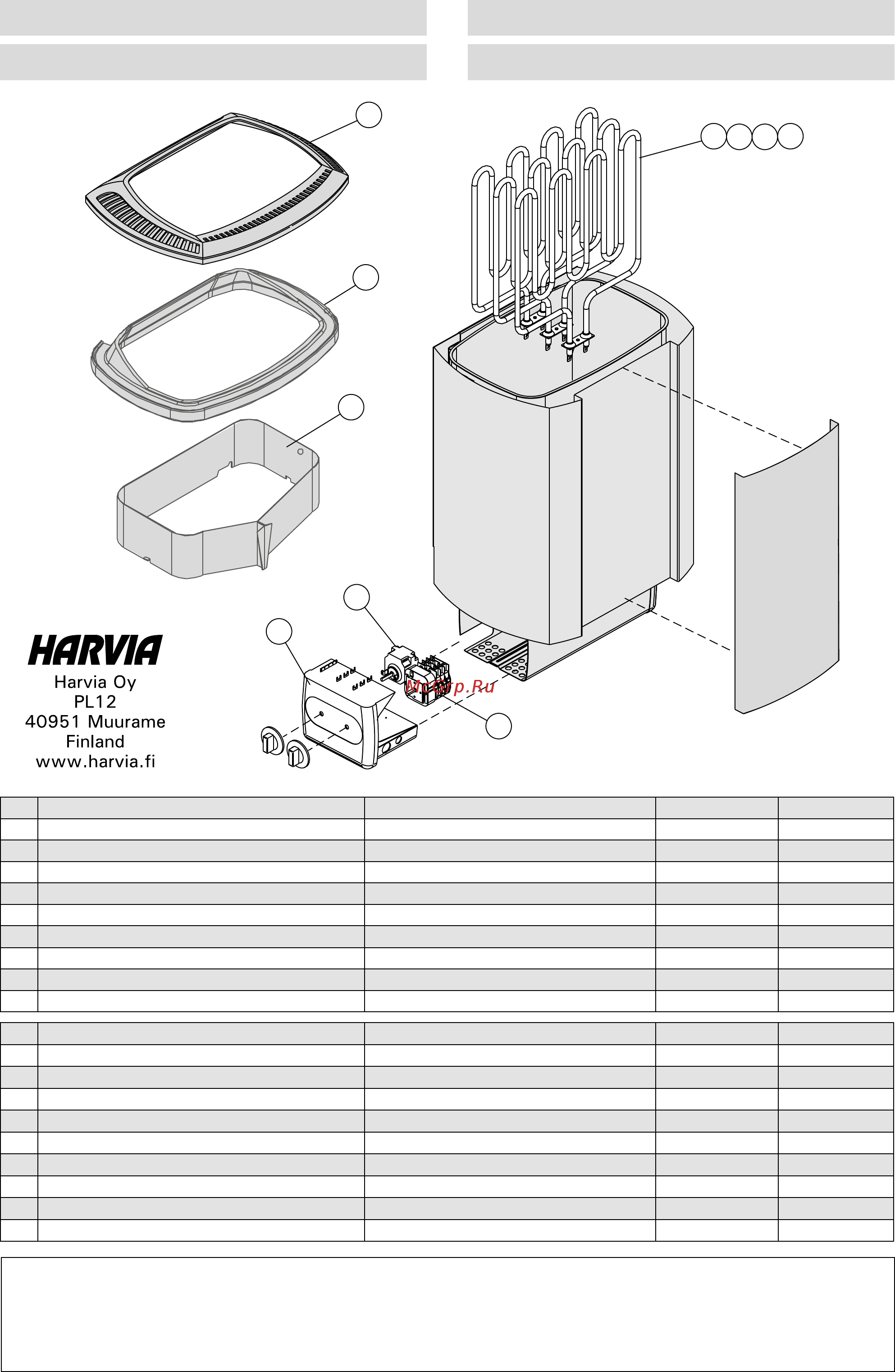

4. SPARE PARTS 4. ERSATZTEILE
1 2 3 4
10
5
6
7
9
8
1 Heating element 1500 W/230 V Heizelement 1500 W/230 V M, ME ZSK-690
2 Heating element 2000 W/230 V Heizelement 2000 W/230 V M, ME ZSK-700
3 Heating element 2670 W/230 V Heizelement 2670 W/230 V M, ME ZSK-710
4 Heating element 3000 W/230 V Heizelement 3000 W/230 V M90E ZSK-720
5 Timer Zeitschaltuhr M ZSK-510
6 Thermostat Thermostat M ZSK-520
7 End-piece of the conn. box Stirnstück des Anschlußgehäuses M, ME
ZST-360
8 Air ow spoiler Luftleitführung M, ME ZST-103
9 Air ow spoiler Luftleitführung M, ME ZST-167
10 Air ow spoiler Luftleitführung M, ME ZST-460
1
Нагревательный элемент 1500 Вт/230 В
Kütteelement 1500 W/230 V M, ME ZSK-690
2
Нагревательный элемент 2000 Вт/230 В
Kütteelement 2000 W/230 V M, ME ZSK-700
3
Нагревательный элемент 2670 Вт/230 В
Kütteelement 2670 W/230 V M, ME ZSK-710
4
Нагревательный элемент 3000 Вт/230 В
Kütteelement 3000 W/230 V M90E ZSK-720
5
Таймер
Taimer M ZSK-510
6
Термостат
Termostaat M ZSK-520
7
Край коробки подключений
Voolukarbi ots M, ME
ZST-360
8
Регулятор пара
Leilisuunaja M, ME ZST-103
9
Регулятор пара
Leilisuunaja M, ME ZST-167
10
Регулятор пара
Leilisuunaja M, ME ZST-460
4. ЗАПАСНЫЕ ЧАСТИ
4. VARUOSAD
We recommend to use only the manufacturer’s spare parts.
Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.
Мы рекомендуем использовать только оригинальные запасные части.
Soovitame kasutada vaid valmistajatehase originaal varuosasid.
