RU ET
26
3.1.2. Подключение соединительного кабеля к
каменке
Проще всего подключать кабель к каменке, пока
она не установлена.
1. Каменка поворачивается таким образом, чтобы
торец с приборами управления находился сверху.
2. Крепежный шуруп на торце с приборами
управления осторожно выкручивают из дна
электрокоробки таким образом, что нарезная
часть шурупа остается видна приблизительно на
10–12 мм.
3. Для кабеля подключения в торцевой части
предварительно проделывается отверстие
через которое кабель подходит к выпуску тяги и
клеммнику.
4. Когда кабель присоединен, торцевая часть
с приборами
управления
осторожно
возвращается в
электрокоробку.
См. рис. 8.
Перед затяжкой
крепежного
шурупа убедитесь,
что край
электрокоробки
находится в дне
паза торцевой
части.
3.1.2. Toitekaabli ühendamine kerisega
Kerise toitekaabli ühendamine on lihtsam enne kerise
seinale kinnitamist.
1. Keris keeratakse külili selliselt, et juhtimissead-
med vaataksid ülespoole.
2. Juhtimisseadmetega otsa kinnituskruvi keera-
takse voolukarbi põhjast u. 10–12 mm välja ja
otsadetail tõmmatakse ettevaatlikult voolukar-
bist välja.
3. Toitekaabli läbiviimiseks avatakse otsadetailis
olev kaabliava, mille kaudu toitekaabel lüka-
takse tõmbeeemaldajale ja klemmplaadile.
4. Pärast toitekaabli ühendamist lükatakse juh-
timisseadmetega otsadetail voolukarpi. Vt.
joonist 8. Enne otsadetaili kinnituskruvi pin-
gutamist veenduda, et voolukarbi serv oleks
otsadetailis oleva
soone põhjas.
3.2. Крепление каменки к стене
См. рис. 9.
1. Монтажная рама каменки прикреплена к каменке.
Монтажная рама снимается с каменки после
откручивания креп¸жных винтов.
2. С помощью прилагаемых шурупов прикрепите
к стене монтажную раму. Внимание! В месте
крепления шурупов за обшивкой должна
располагаться, например, доска, к которой
рама прочно крепится. Если за обшивкой нет
доски, то доску можно прочно крепить поверх
вагонки.
3. Каменка устанавливается на монтажную раму
так, чтобы крепежные крючки, расположенные
в нижней части рамы,
заходят за нижний край
корпуса каменки и паз в
верхней части каменки
установится на раму.
4. Прикрепите верхнюю
часть каменки к раме.
3.2. Kerise kinnitus seinale
Vt joonis 9.
1. Kerise paigaldusraam on kinnitatud kerise
külge. Eemalda paigaldusraami lukustuskruvi
ja paigaldusraam kerise küljest.
2. Kinnita kerise paigaldusraam komplekti kuu-
luvate kruvidega seinale. NB! Paigaldusraami
kinnituskruvide kohal, voodrilaua taga, peab
kindlasti olema paksem laud või pruss, millesse
kruvid tugevasti kinnituksid. Lauad võib kinnita-
da ka voodrilaudade peale.
3. Tõsta keris seinale kinnitatud raamile selliselt,
et raami alaosa kinnituskonksud läheksid ke-
rise korpuse taha ja kerise ülaosa soon vajuks
paigaldusraami
peale.
4. Lukusta
keris ülaservast kru-
viga paigaldusraami

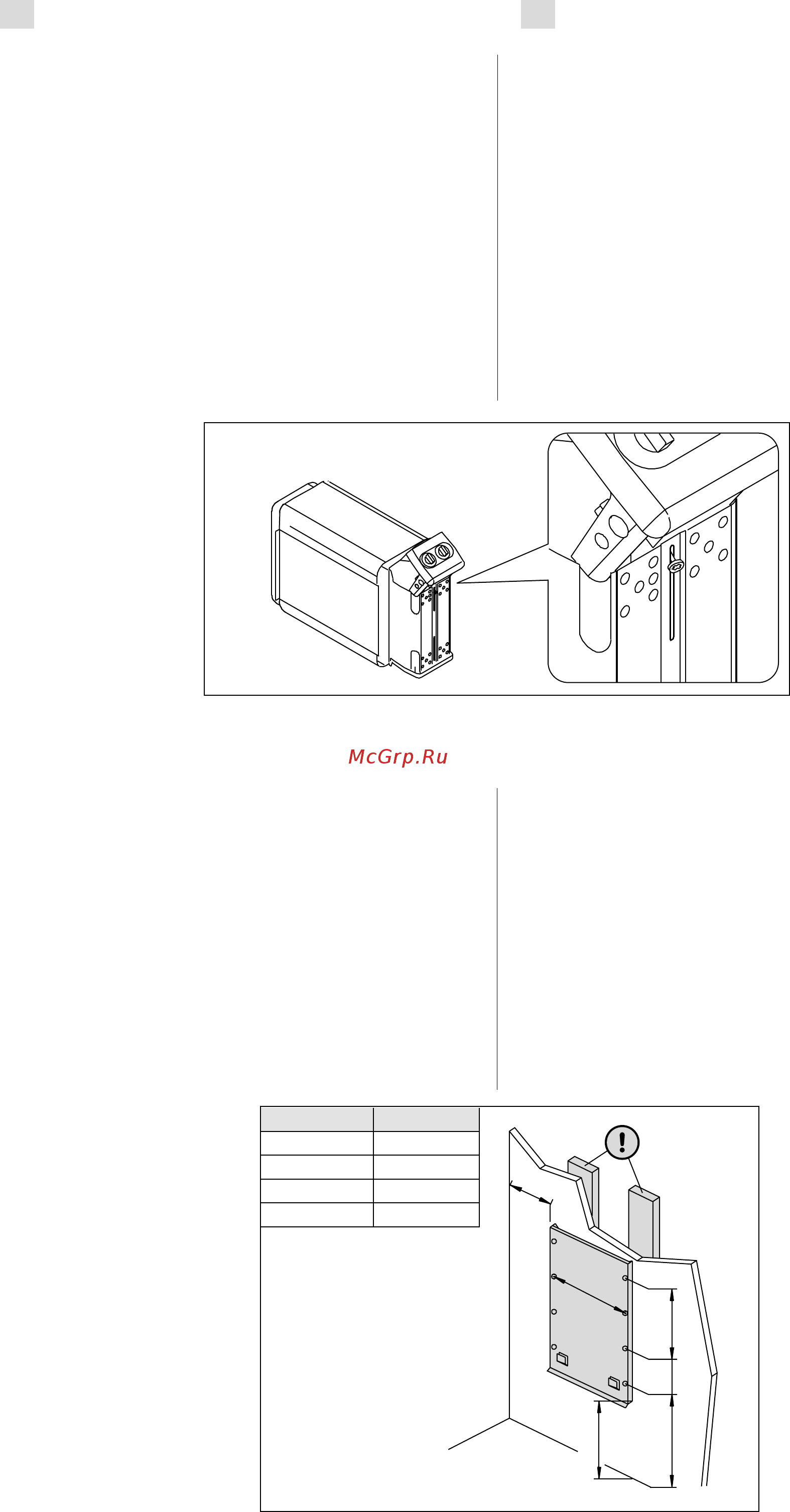

Рисунок 8. Подключение соединительного кабеля
Joonis 8. Toitekaabli ühendamine
D
120
250
240
min. 335
min. 265
TYP D min. mm
M45/M45E 115
M60/M60E 130
M80/M80E 180
M90E 200
Рисунок 9. Установка монтажной рамы (все размеры приведены в миллиметрах)
Joonis 9. Kerise paigaldusraami kinnituskoht (kõik mõõtmed millimeetrites)
