![Harvia Termonator Eco M80 [15/17] M e vaadake valitud juhtimiskeskuse mudeli kasutusju hiseid](/img/pdf.png)
Harvia Termonator Eco M80 [15/17] M e vaadake valitud juhtimiskeskuse mudeli kasutusju hiseid
![Harvia Termonator M45E [15/17] M e vaadake valitud juhtimiskeskuse mudeli kasutusju hiseid](/views2/1626725/page15/bgf.png)
RU ET
29

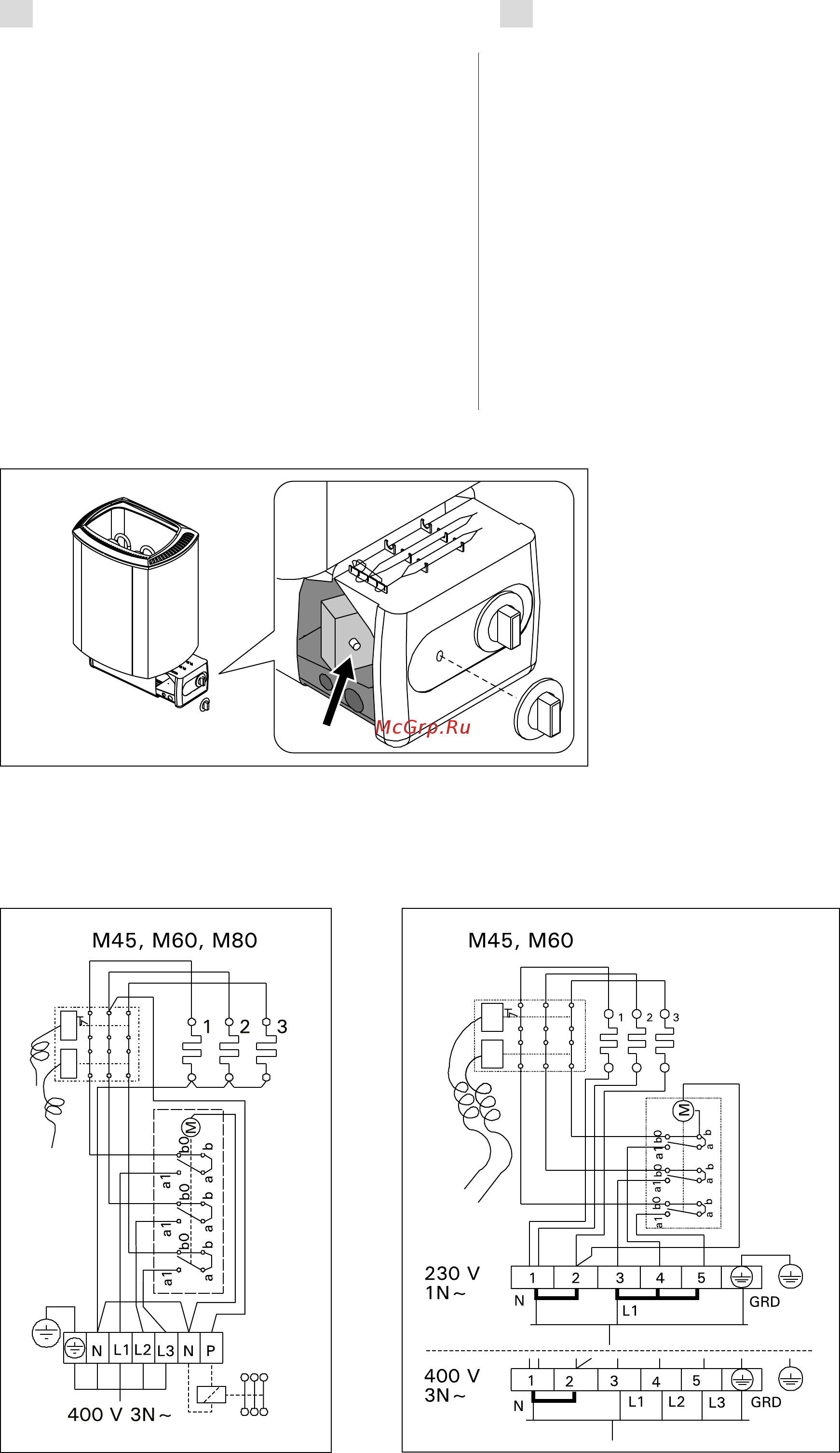

Рисунок 11. Кнопка сброса защиты от перегрева
Joonis 11. Ülekuumenemise kaitse tagastamise nupp
назад приблизительно на 40 мм, и на ее передней
поверхности открывается кнопка сброса защиты
от перегрева.
3. Сброс защиты от перегрева осуществляется
нажимом кнопки в позицию функционирования
(сила давления соответствует приблизительно 7
кг), тогда слышен щелчок из термостата.
4. После нажатия кнопки сброса поставьте обратно
корпусную часть термостата и установите
переключатель термостата на ось.
5. Перед затяжкой крепежного шурупа убедитесь,
что край электрокоробки находится в дне паза
торцевой части.
M-E
Смотри инструкцию по эксплуатации выбранного пульта
управления.
nähtavale piiraja lähtestusnupp.
3. Piiraja tagastatakse vajutusega tööasendisse
(vajadusel kuni 7 kg jõuga), mil piirajast kostub
naksatus.
4. Pärast tagastusnupule vajutamist paigalda ter-
mostaadi korpus oma kohale ja suru seaderatas
võllile.
5. Enne otsadetaili kinnituskruvi pingutamist veen-
du, et voolukarbi serv oleks otsadetailis oleva
soone põhjas.
M-E
Vaadake valitud juhtimiskeskuse mudeli kasutusju-
hiseid.
Рисунок 12. Электромонтаж каменки M
Joonis 12. M-kerise elektriühendused
ÓÏÐÀÂËÅÍÈÅ
ÝËÅÊÒÐÎÍÀÃÐÅÂÎÌ
KÜTTE
JUHTIMINE
Рисунок 13. Электромонтаж каменки M
Joonis 13. M-kerise elektriühendused
