ET
18
RU
max 500
min 700
100
100
30

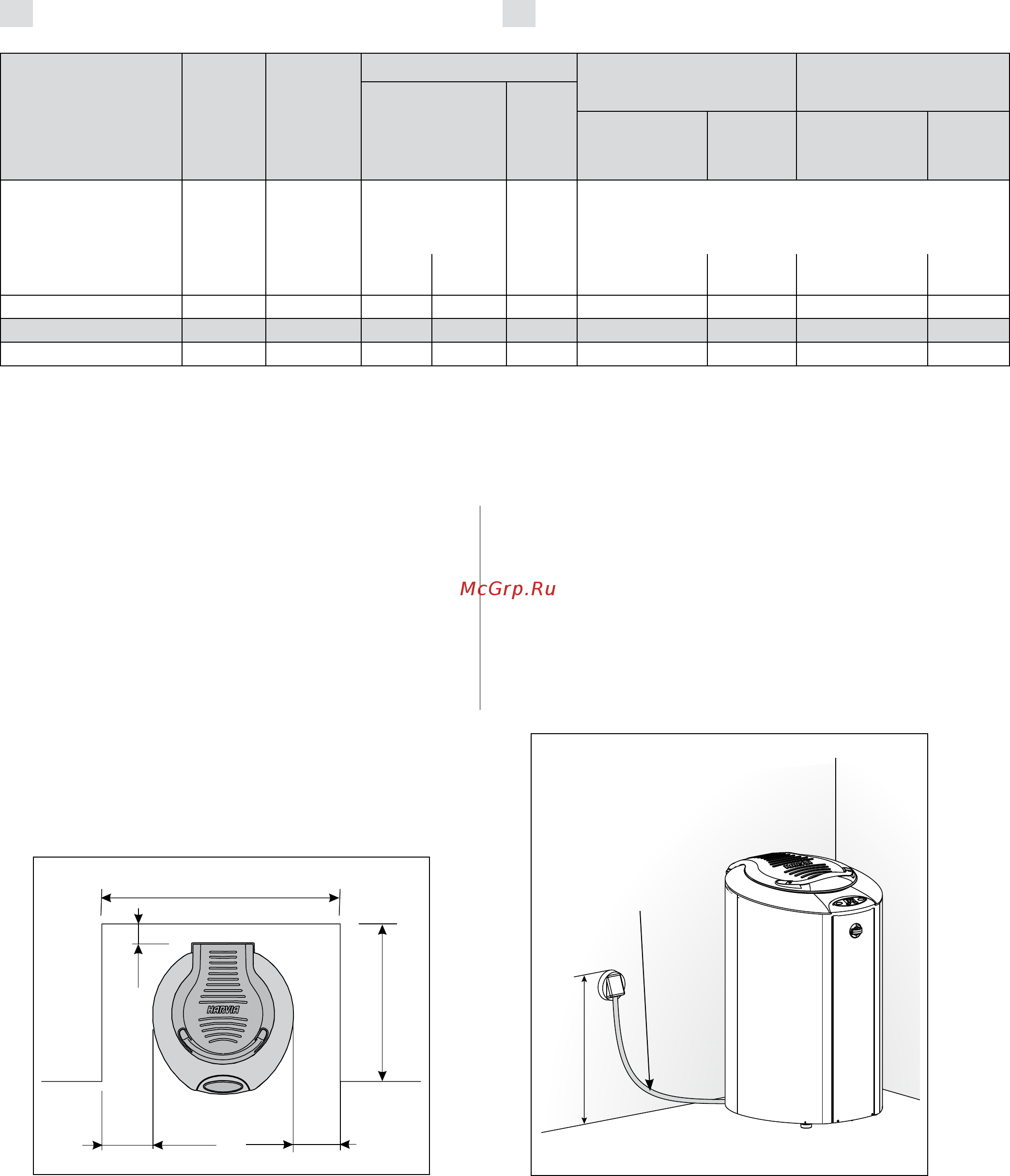

Joonis 9. Paigaldus seinasüvendisse
Рис. 9. Установка каменки в нишу
Таблица 1. Данные каменки типа AF
Tabel 1. AF-kerise paigaldusandmed
Модель и размеры /
Keris
Mudel ja mõõtmed
Мощность
Võimisus
Мощность
в режиме
ожидания
/
Ootereziimi
võimsus
Парильня / Leiliruum
Pабочее напряжение /
Toite pinge
400 V 3N~
Pабочее напряжение /
Toite pinge
230 V 1N~
Объ¸м /
Ruumala
Высота /
Kõrgus
Соединительный
кабель /
Ühenduskaabel
Предохра-
нители /
Kaitse
Соединительный
кабель /
Ühenduskaabel
Предохра-
нители /
Kaitse
шир./Laius 500 mm
глуб./ Sügavus 535 mm
выс./Kõrgus 830 mm
вec/Kaal 30 кг
камни почти 100 кг/
Kivid ca 100 kg
кВт/kW Вт/W
См. пункт 2.3.
Vt. pt. 2.3.
мин. мм
min mm
См. рис. 9. Размеры относятся только к соединительному
кабелю!
Vt. joonist 9. Mõõdud kehtivad ainult ühenduskaabli
kohta!
мин. м³
min m
3
мaкс. м³
max m
3
мм²
mm
2
A
мм²
mm
2
A
AF4 4,0 440 5 8 1900 5 x 1,5 3 x 10 A 3 x 6 1 x 25 A
AF6 6,0 660 7 12 1900 5 x 1,5 3 x 10 A 3 x 6 1 x 35 A
AF9 9,0 1000 10 15 1900 5 x 2,5 3 x 16 A
3 x 10 1 x 50 A
макс. 500 мм
max. 500 mm
Соединительный
кабель
Ühenduskaabel
Рис. 10. Установка каменки
Joonis 10. Kerise ühendamine
При проводимом во время заключительной проверки
электромонтажа каменки измерении сопротивления
изоляции может быть выявлена «утечка», что проис-
ходит благодаря впитыванию атмосферной влаги в
изоляционный материал нагревательных элементов
(транспортировка, складирование). Влага испарится в
среднем после двух нагреваний каменки.
3.6. Elektrikerise isolatsioonitakistus
Paigaldusjärgsetel kontrollmõõtmistel võib esineda
isolatsioonitakistuse “lekkeid”, mis tuleb sellest, et
küttekehade isolatsioonimaterjali on imendunud õhu-
niiskust (ladustamisel/transpordil). Niiskus eraldub
küttekehadest pärast paari kütmist.
Ära lülita kerist vooluvõrku läbi lekkevoolukaitse!
