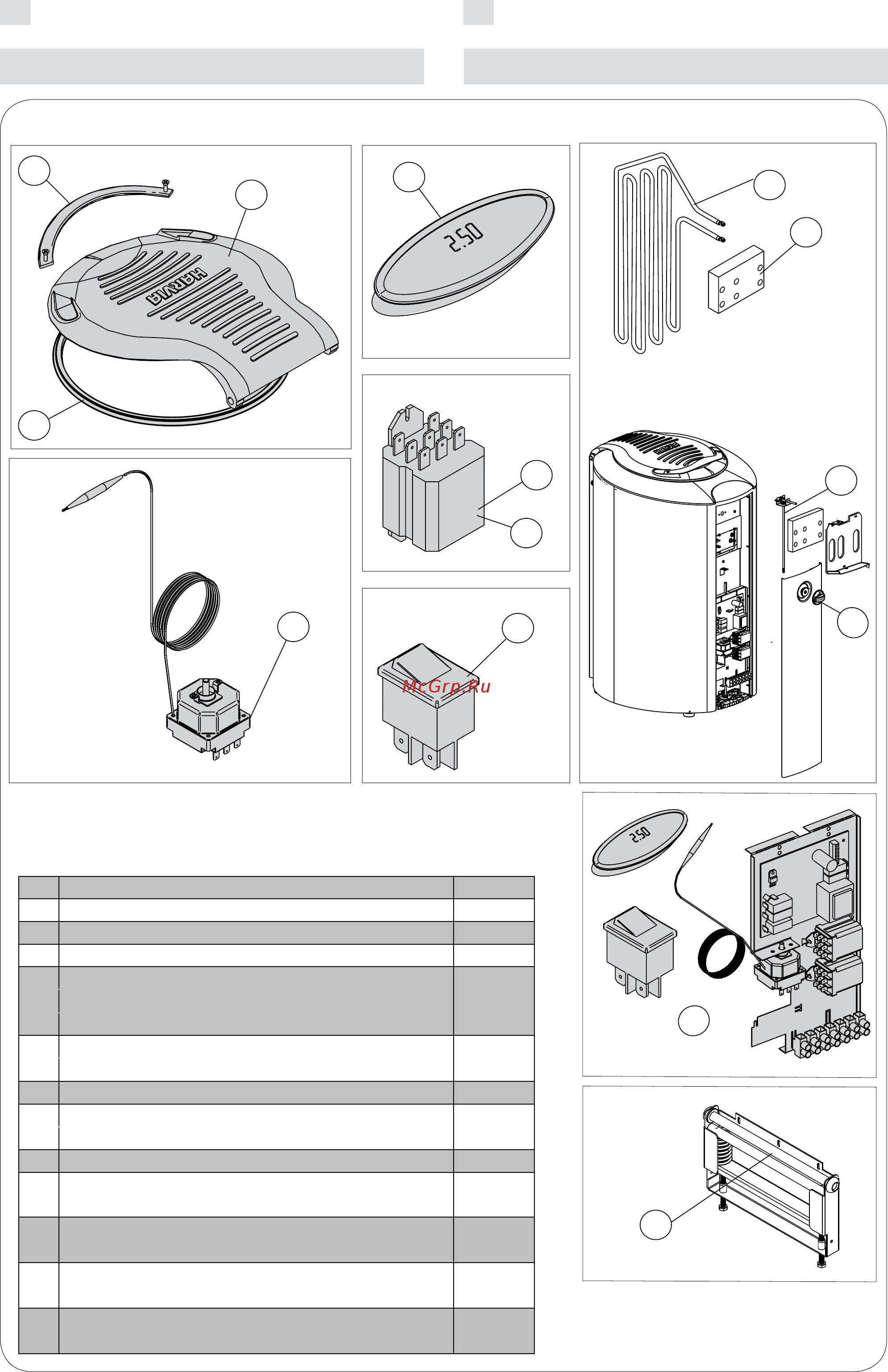

4. ЗаПаСнЫе ЧаСТИ
Osad, mis peab
eemaldama
kütteelementide
vahetamisel:
Детали, подлежащие демонтажу
при замене нагревательных
элементов:
1. Крышка / Kaas WX272
2. Рукоятка / Käenpide ZSF-210
3. Прокладка / Tihend ZSF-230
4. Панель управления / Juhtpaneel ZSF-700
5. Нагревательный элемент / Kütteelement 1333 W ZSF-20
Нагревательный элемент / Kütteelemen 2000 W ZSF-30
Нагревательный элемент / Kütteelemen 3000 W ZSF-50
6. Изоляция окна нагревательного элемента /
Kütteelemendi ava isolasioon ZSF-510
7. Защита от перегрева / Ülekuumenemiskaitse ZSF-710
8. Контактор / Kontaktor K1 WX207
9. Контактор / Kontaktor K2 WX208
10. Электрический выключатель / Elektrilüliti ZSK-684
11. Комплект верхнего рычага тяги /
Ventialtsiooniluugi ülemine mehhanism ZSF-800
12. Ручка заслонки циркуляции воздуха /
Ventilatsiooniluugi nupp ZSF-400
13. Электрический рабочий блок /
Elektriline tööelement ZSF-750
14. Механизм шарнира крышки /
Kaane hingemehhanism WX260
4. VARUOSAD
