DSI
Серия
22
/2
8
Cod. 710.1400.00.00-DSI – Rev.01 – 01.01.2018

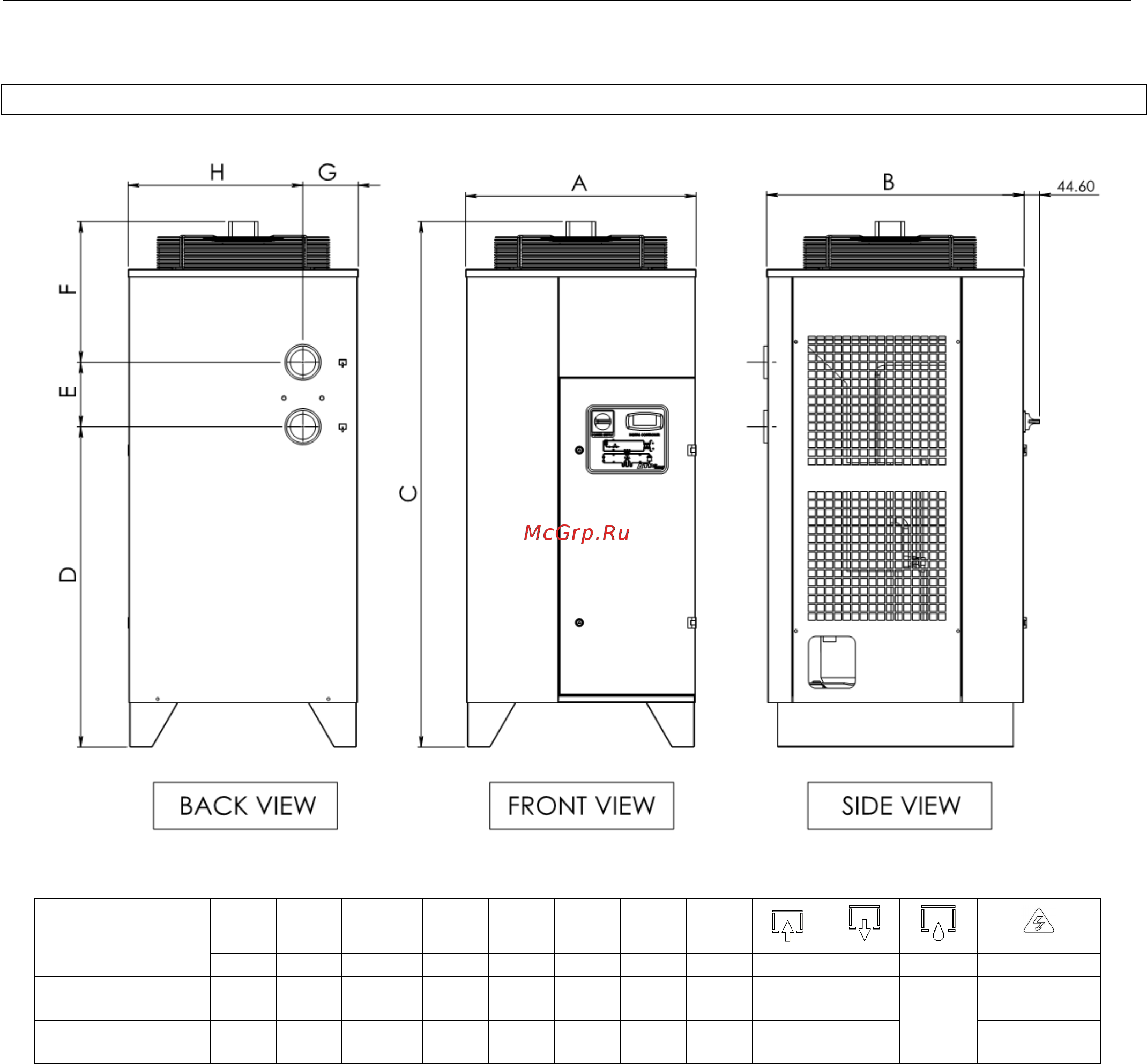

C. ГАБАРИТНЫЕ РАЗМЕРЫ ОСУШИТЕЛЕЙ
DSI 740-1400
МОДЕЛЬ
A B C D E F G H
&
mm
mm
mm
mm
mm
mm
mm
mm
inch
mm
V/ph/Hz
DSI740-880
642
708
1456
888
178
390
153
488
BSP 2”
D.10
230/1/50
DSI1140-1400
642
708
1456
888
178
390
153
488
BSP 2.1/2”
400/3/50
