2. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

2.1 ПРИНЦИП ДЕЙСТВИЯ

Основными компонентами описываемого в данном Руководстве осушителя являются два отдельных контура:

контур сжатого воздуха, разделенный на два теплообменника, и контур охлаждения.

Горячий и влажный воздух проходит через теплообменник воздух/воздух, прежде чем попасть в испаритель

(теплообменник воздух/хладагент), где, вследствие контакта с контуром охлаждения, он остывает для

обеспечения конденсации содержащейся в нем влаги. Конденсированная влага отделяется и выводится в

сепаратор.

Холодный воздух проходит через теплообменник воздух/воздух, где он частично нагревается входящим

горячим воздухом, который в свою очередь начинает охлаждаться (предварительное охлаждение). Основу

контура охлаждения, необходимого для данного процесса, составляют холодильный компрессор, конденсатор

и испаритель, который именуют также теплообменником воздух/хладагент.

2.2 КОНТУР ОХЛАЖДЕНИЯ

2.2.1 СХЕМА

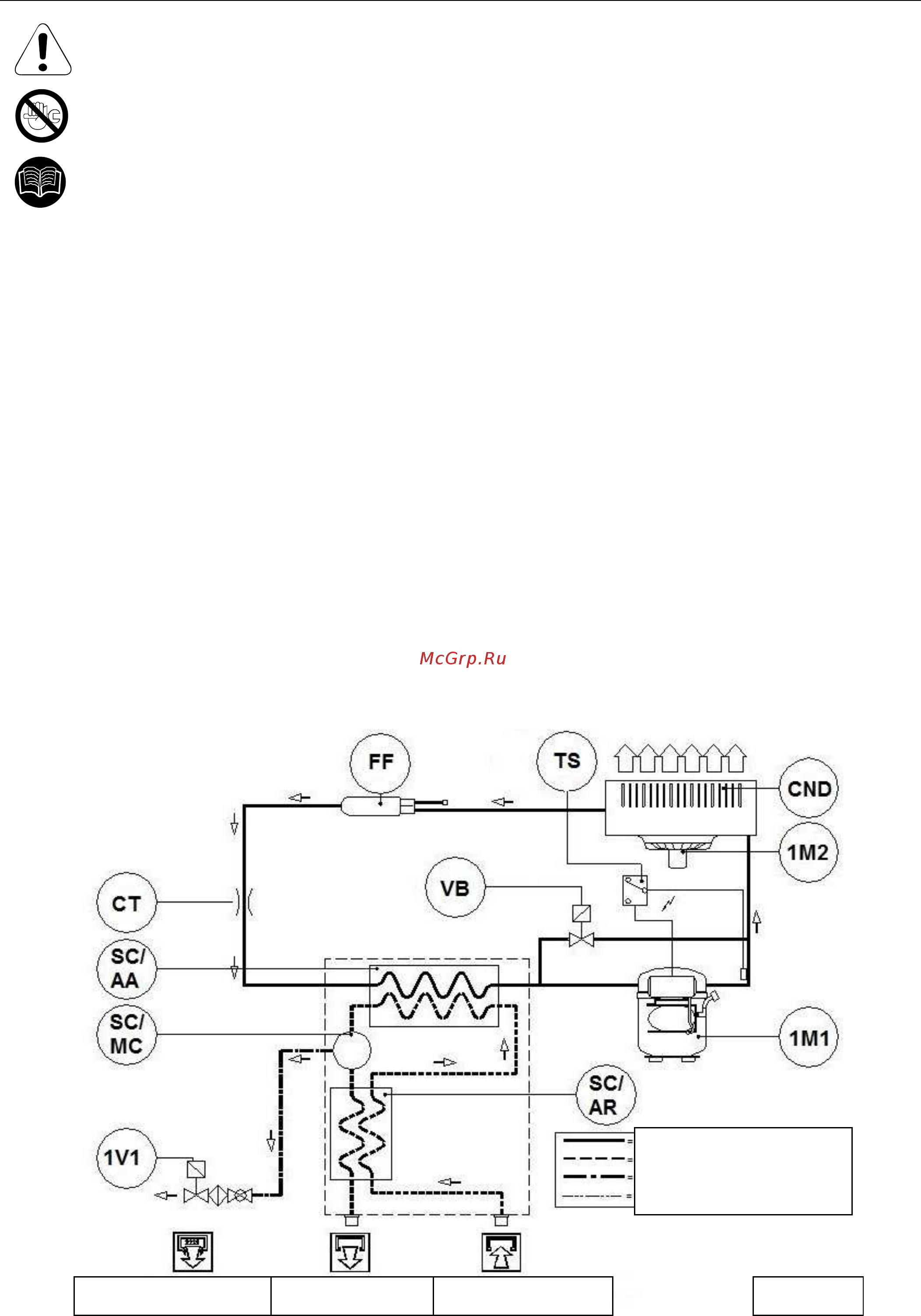

Рисунок 1

слив конденсата Выход воздуха воздушный вход

линия хладагента

линия сжатого воздуха

линия слива конденсата

линия выравнивания
