3.2 МЕСТО УСТАНОВКИ

При оборудовании места, где будет располагаться осушитель, необходимо учитывать следующие

требования:

• Машина должна быть защищена от атмосферных воздействий и от прямых солнечных лучей.

• Основание должно быть ровным и соответствующим весу машины.

• Температура окружающей среды должна соответствовать информации, приведенной на

шильдике осушителя (Приложения А и В)

• Помещение должно быть чистым, сухим, без воздушных потоков (рекомендуется отводить

горячий воздух из помещения, где установлен осушитель).

• Обеспечьте достаточное свободное пространство вокруг осушителя для его надлежащего

охлаждения, обслуживания и инспекции.

Всасываемый воздух не должен содержать дым и огнеопасные пары, которые могут вызвать риск

воспламенения или взрыва.

3.3 ПЛАН УСТАНОВКИ

Прежде чем начать любые действия по установке, убедитесь в том, что:

• Оборудование не имеет узлов под давлением.

• Оборудование не имеет узлов под напряжением.

• Трубки, подсоединенные к осушителю, не загрязнены.

После проверки в соответствии с вышеуказанными пунктами можно переходить к установке.

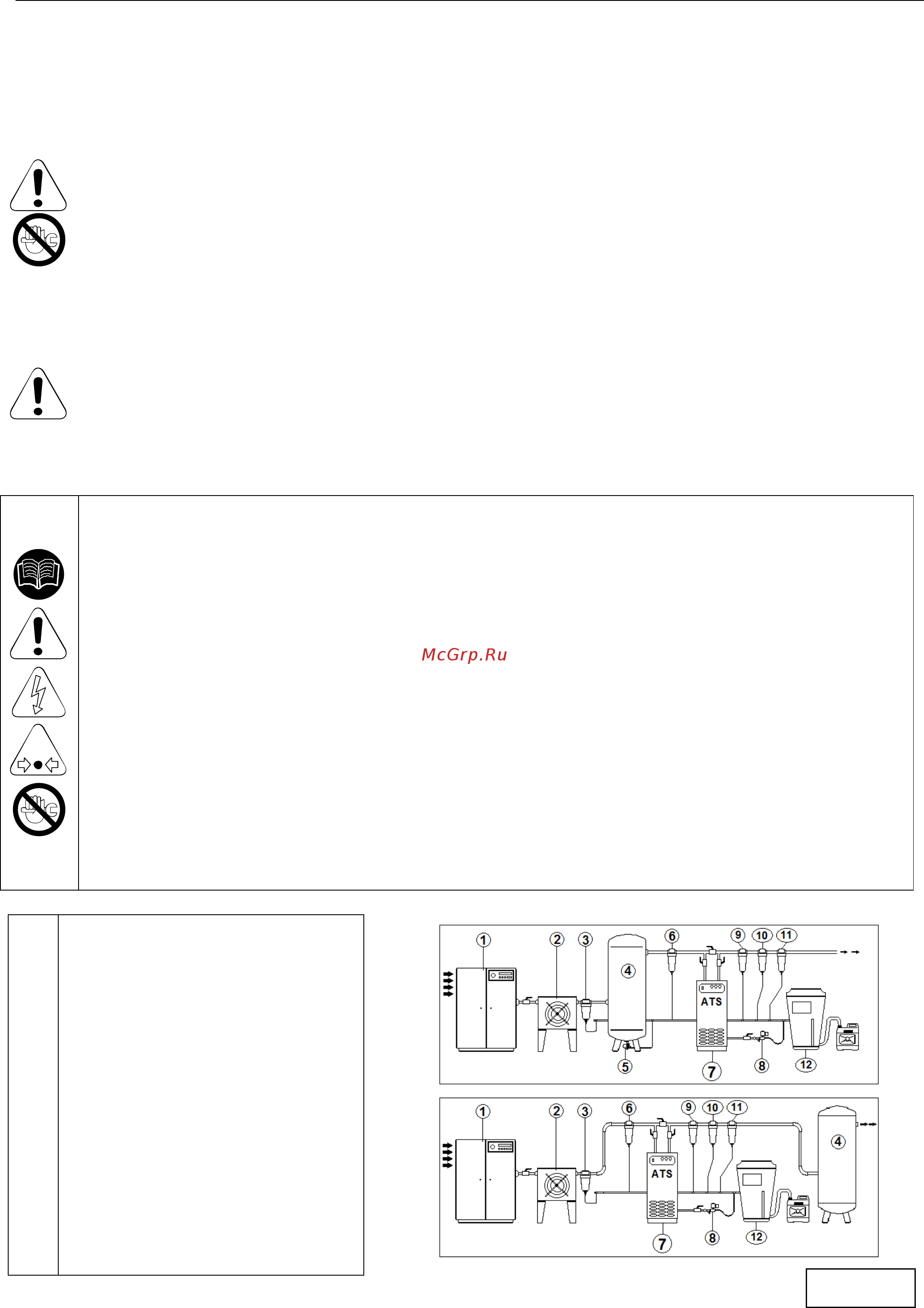

Подключите осушитель к линии сжатого воздуха в соответствии с изображениями на схеме

установки. После того, как выполнены предыдущие требования, рекомендуется:

• Установить осушитель в таком положении, чтобы все системы управления машиной

находились на виду для удобства работы.

• Установите противопыльный фильтр на 3 мкм, поскольку он необходим для

обеспечения нормальной работы внутренних узлов оборудования.

• Установите группу by-pass, которая позволяет изолировать машину от сети, что

облегчает процесс обслуживания.

1 Воздушный компрессор

2 Конечный охладитель

3 Сепаратор конденсата

4 Бак

5 Автоматический выпускной клапан

6 Противопыльный фильтр 3 мкм

7 Осушитель

8 Выпускной соленоидный клапан

9 Коалесцентный фильтр 1 мкм

10 Коалесцентный фильтр 0,01 мкм

11 Угольный фильтр 0.003 мг/м3

12 Масляно-водяной сепаратор

Рисунок 2
