UT-70A цифровой мультиметр с индуктивностью UNI-T
- 2 –
4. Переменный ток (ACA)
Предел Разреш. Точность Защита
20 мкА 0.01мкА
±(1% + 3)
F.0.5А/250В
(предохранитель)
2 мА 1 мкА
200 мА 100 мкА ±(1.8% + 3)
10 А 10 мА ±(3% + 7)
F10А/250В
(предохранитель)
Примечание: Частотный Диапазон 40 – 400Гц, показания – эфф. зна-
чение синусоид., на пределе 10А измерение не более 10сек. с интерва-
лом 15 мин.
5. Сопротивление
Предел Разрешение Точность
200 Ом 0.1 Ом ±(0.8% + 3)
2 КОм 1 Ом
±(0.8% + 1)
20 КОм 10 Ом
200 КОм 100 Ом
2 МОм 1 КОм
20 МОм 10 КОм ±(1% + 5)
2000 МОм 1 МОм ±[(5%+ 10)+10]
Защита: 500В среднеквадр. значения
Примечание: При измерении на пределе 2000МОм необходимо дож-
даться установления показаний
6. Емкость
Предел Разрешение Точность
20 нФ 10 пФ
±(2.5%+ 5)
200 нФ 100 пФ
2 мкФ 1 нФ
100 мкФ 100 нФ ±(5%+ 4)
Защита: 250В среднеквадр. значения
7. Индуктивность
Предел Разрешение Точность
2 мГн 1 мкГн
±(2%+ 10)
20 мГн 10 мкГн
200 мГн 100 мкГн
20 Гн 10 мГн ±(3%+ 10)
Защита: 250В среднеквадр. значения
Тестируемая индуктивность: Q ≥ 10, импеданс ≤ 1.3 КОм
8. Измерение частоты (автоматические пределы)
Предел Разрешение Точность
2 кГц – 10 МГц 1 Гц (минимум) ±(0.1%+ 3)
Защита: 500В среднеквадр. значения
Примечание: входная чувствительность ≤ 0,8Всреднеквадр.
9. Коэффициент усиления транзистора (hFE)
Предел Разреш. Описание Условия теста
hFE 1 β
hFE приближение
(0-1000 β )
I базы ≈ 10 мкА
U кэ ≈ 2.8 В
10. Диод
Предел Разреш. Точность
1 мВ
На дисплее высвечивается
значение прямого падения
напряжения PN перехода
Защита: 500В среднеквадр. значения
Примечание: Напряжение на разомкнутых щупах около 2,8В, прямой
ток – около 1мА
11. Измерение проводимости
Примечание Предел Разрешение Точность
Звуковой сигнал ●))) 1 Ом ≤ 70 Ом
Защита: 500В среднеквадр. значения
12. Логический тест TTL
Предел Уровни Защита от перегрузки
v TTL LOGIC
≥ 2.0 В
≤ 0.8 В
500В среднеквадратич.
Примечание: индицируется звуковым сигналом
13. Измерение температуры
По Цельсию
Предел Разрешение Точность Защита
-40°С –
1000°С
-40°С – 0 °С ±(3%+ 4)
250В среднеквадра-
тич.
0°С – 400°С ±(1%+ 3)
400°С – 1000°С ±(2%+ 10)
По Фаренгейту
Предел Разрешение Точность Защита
-40° F –
1832°F
-40° F – 32° F ±(3%+ 4)
250В среднеквадра-
тич.
32° F – 752° F ±(1%+ 4)
752°F –1832°F ±2.5%
Примечание: Прилагаемая в комплекте точечная термопара типа К
рассчитана на измерение температуры до 230°С (446°F).
7. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
• Символ «!» рядом с входными терминалами указывает на то, что
превышение максимально допустимых значений напряжения и
тока может привести к повреждению внутренней цепи прибора.
• Пожалуйста, не нажимайте функциональную кнопку «LC» при
проведении измерений, кроме емкости и индуктивности, для
уменьшения потребляемой мощности.
• Устанавливайте поворотный переключатель режимов работы на
выбранный предел до проведения измерений. Если необходимо
изменить предел измерений, то сначала отсоедините щупы от из-
меряемой цепи.
• Некоторые пределы не могут быть повторно установлены из-за
влияния входного импеданса, однако не следует волноваться за
точность проведенных измерений.
•
1. Назначение функциональных кнопок
Кнопка Назначение Действия
PEAK
Измерение
максимального
значения
1. При нажатии кнопки устанавливает-
ся режим измерений максимального
значения
2. При повторном нажатии происходит
сброс режима
HOLD
Фиксация по-
казаний
1. Нажмите кнопку для фиксации по-
казаний
2. Повторное нажатие сбросит показа-
ния
LC
Индуктивность,
емкость
Нажмите кнопку для проведения изме-
рений индуктивности или емкости
☼Подсветка
После нажатия кнопки приблизительно
10сек
~
AC, DC
Переменное,
постоянное
Выбор измерения постоянного или
переменного напряжения или тока
POWER
Включение,
отключение
прибора
Кнопка включения и отключения пита-
ния прибора. Автоматическое отключе-
ние после 15 минут простоя.

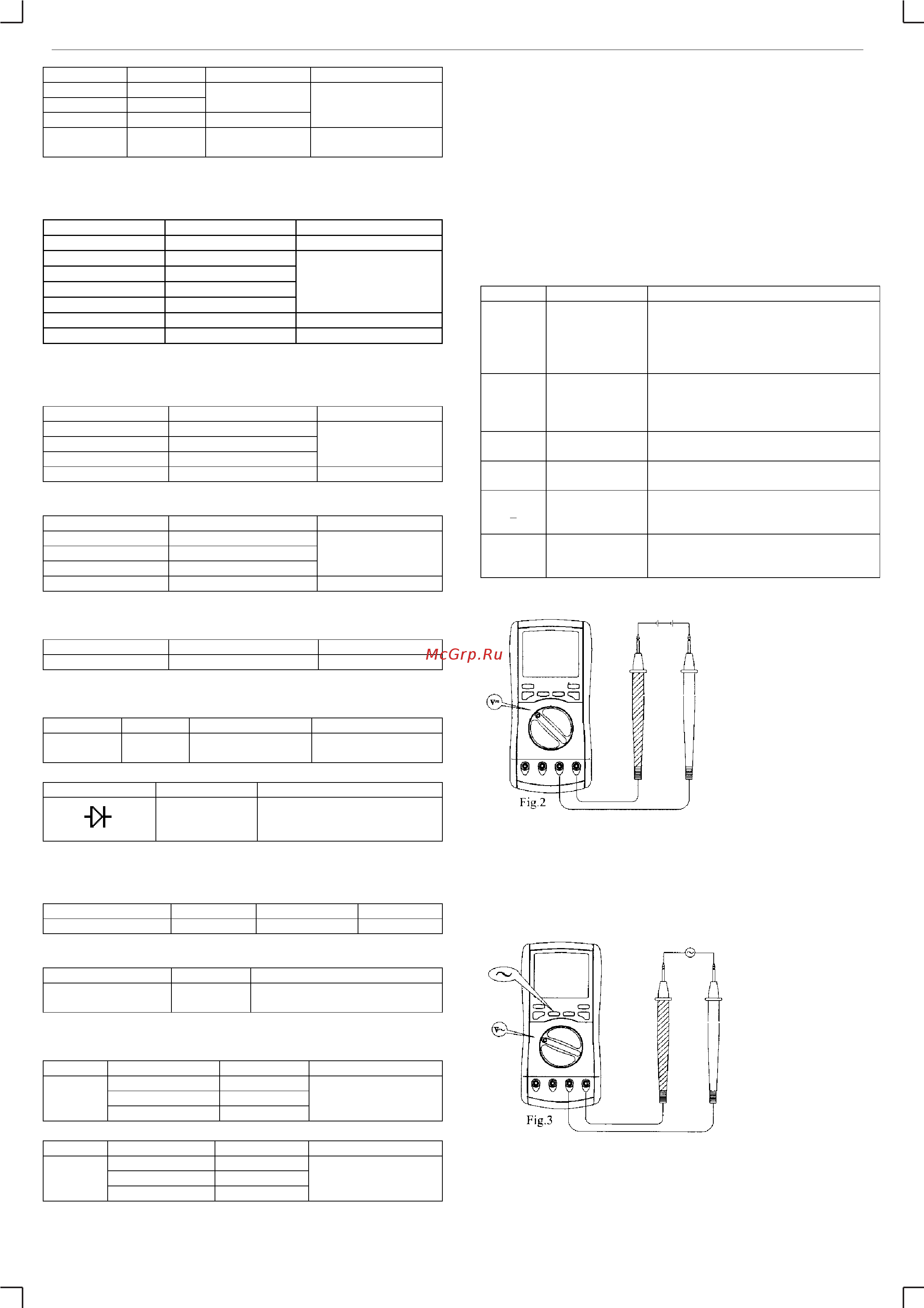

2. Измерение постоянного напряжения (DCV) (Fig.2)
1) Подсоедините красный
щуп кгнезду V/Ω, чер-
ный щуп - кгнезду
«COM».
2) Установите переключа-
тель на нужный предел
измерения. Нажатием
кнопки AC/DC выберите
режим DC. Если значе-
ние измеряемой величи-
ны заранее не известно,
установите максималь-
ный предел, азатемшаг
за шагом постепенно
уменьшайте его до по-
явления показаний.
3) Подсоедините щупы к измеряемой цепи и считайте показания и
полярность.
Внимание! Не измеряйте напряжение, превышающее 1000В.
Возможно показание отобразится на дисплее, но это может при-
вести к повреждению прибора!
3. Измерение переменного напряжения (ACV) (Fig.3)
1) Подсоедините
красный щуп к
гнезду V/Ω, чер-
ный щуп - кгнезду
«COM».
2) Установите пере-
ключатель на нуж-
ный предел изме-
рения. Нажатием
кнопки AC/DC вы-
берите режим АC.
Если значение из-
меряемой величи
-
ны заранее не из-
вестно, установите максимальный предел, а затем шаг за шагом
постепенно уменьшайте его до появления показаний.
3) Подсоедините щупы к измеряемой цепи и считайте показания.
Внимание! Не измеряйте напряжение, превышающее 750В. Воз-
можно показание отобразится на дисплее, но это может привести
к повреждению прибора.
