3) Поместите щуп термопары в область проведения измерений, ина

дисплее появится измеренное значение в градусах Цельсия.

4) Установите поворотный переключатель на предел «TEMP°F» и

измеряемое значение температуры Вы получите в градусах Фа-

ренгейта.

11. Измерение коэффициента усиления транзистора hFE

1) Установите поворотный переключатель на предел «hFE».

2) Установите переходник в гнезда «mA» и «V/Ώ» вправильном

положении.

3) Правильно установите транзистор в соответствующие гнезда: В

(база), Е (эмиттер), С (коллектор) с соблюдением типа PNP либо

NPN. На дисплее отобразится измеренный коэффициент.

12. Проверка диодов (или PN перехода транзистора)

1) Подсоедините красный щуп кгнезду «V/Ώ», ачерный – кгнезду

«СОМ».

2) Установите переключатель на предел « ► ●))) »

3) Присоедините щупы к положительному (Р) и отрицательному (N)

полюсам тестируемого диода или транзистора. На дисплее ото-

бразится приближенное положительное значение падения напря-

жения

. Это значение для исправного полупроводника должно

быть в пределах 0.5 – 0.8 В.

Внимание: Не подавайте напряжение во время измерений

13. Тест проводимости цепи ●)))

1) Подсоедините красный щуп кгнезду «V/Ώ», ачерный – кгнезду

«СОМ».

2) Установите переключатель функций на предел « ► ●))) ».

Подсоедините щупы к измеряемой цепи. Если сопротивление ме-

нее 70 Ом, раздастся звуковой сигнал и одновременно на дисплее

появится знак ●))) .

Внимание: Тест нельзя проводить, когда цепь находится под

напряжением. До начала измерений источник питания дол-

женбытьотключенивсеконденсаторы (в частности, конден-

сатор большой емкости) должны быть разряжены.

14. Логический тест TTL v

1) Подсоедините красный щуп к гнезду «V/Ώ», ачерный – кгнезду

«СОМ».

2) Если тестируемый уровень больше или равен 2 В, на экране вы-

светится знак Δ (

логическая единица). Если тестируемый уровень

равен 0.8 В, на экране высветится знак V (логический ноль) иод-

новременно раздастся звуковой сигнал. Никакой индикации уров-

ней внутри предела 0.8 В – 2 В не предусмотрено.

Внимание: Уровень напряжения не должен превышать 18 В.

8. ОБСЛУЖИВАНИЕ И УХОД

Внимание: Мультиметр является прецизионным электриче-

ским прибором и никакое вмешательство в его внутреннюю

электросхему недопустимо. Кроме того, необходимо соблю-

дать следующие требования:

1) Не подсоединяйте прибор к источнику постоянного напряжения,

превышающего 1000 В или переменного напряжения, превы-

шающего 750 В.

2) Не подсоединяйте прибор напрямую к источнику питания за

исключением случая, когда переключатель установлен на режим

измерения напряжения.

3) Не используйте прибор при открытом батарейном отсеке.

4) Не производите замену батареи и предохранителей включенного

прибора или когда он находится под напряжением. Как открыть

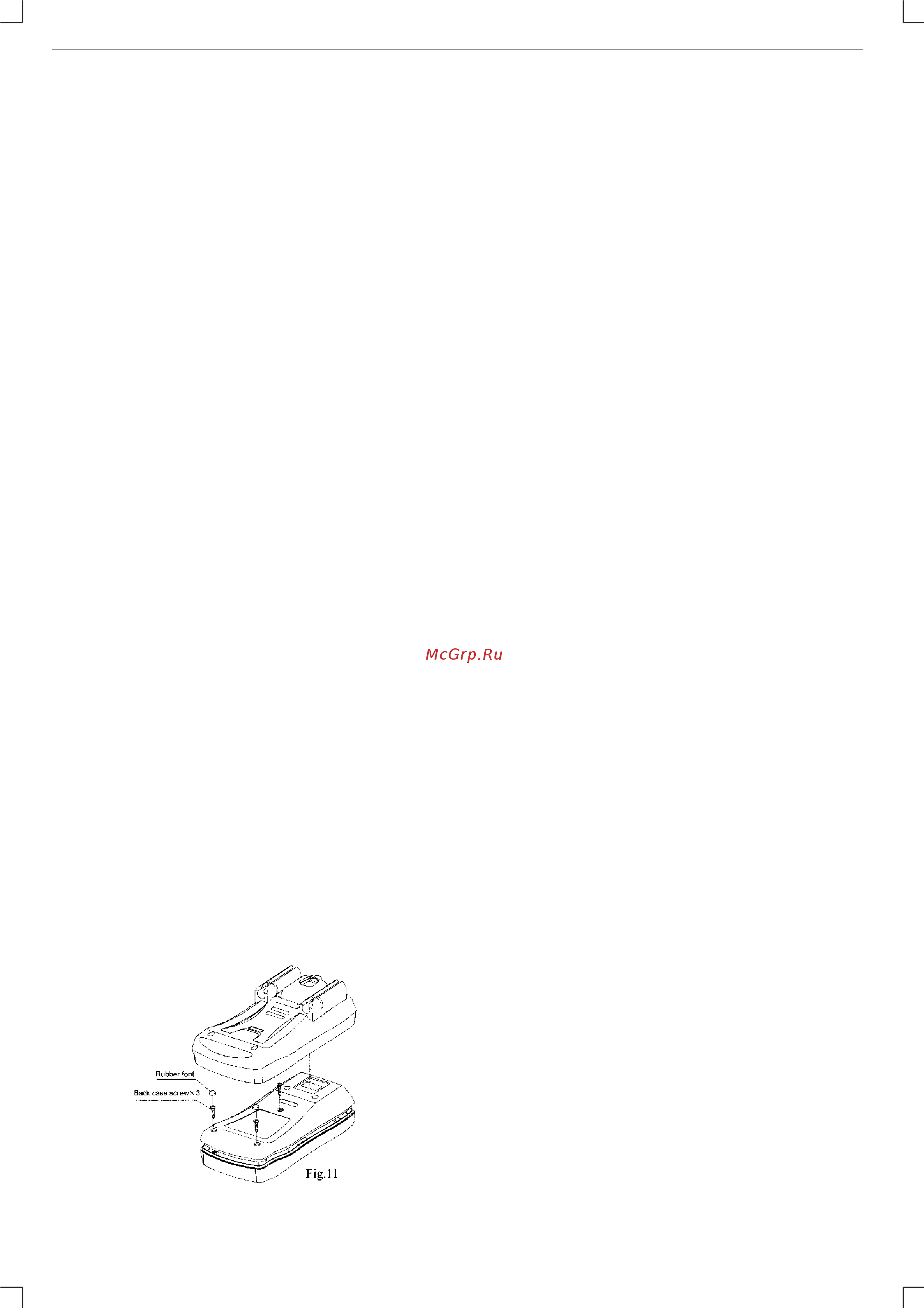

заднюю крышку прибора см. Fig.11

9. ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ

1) Выключите питание прибора кнопкой OFF и отсоедините щупы

от терминалов.

2) Выньте мультиметр из мягкого пластикового футляра, отвинтите

все винты на задней крышке.

3) Снимите заднюю крышку.

4) Замените батарею и предохранитель в соответствии с техниче-

скими требованиями данного прибора

5) Закройте заднюю крышку прибора, завинтите винты, поместите

мультиметр в пластиковый футляр.

10. АКСЕССУАРЫ

В комплекте поставки:

1) Инструкция по эксплуатации

2) Измерительные щупы

3) Термопара

4) Переходник

5) Щупы с «крокодилами»

6) Пластиковый футляр
