- 3 –

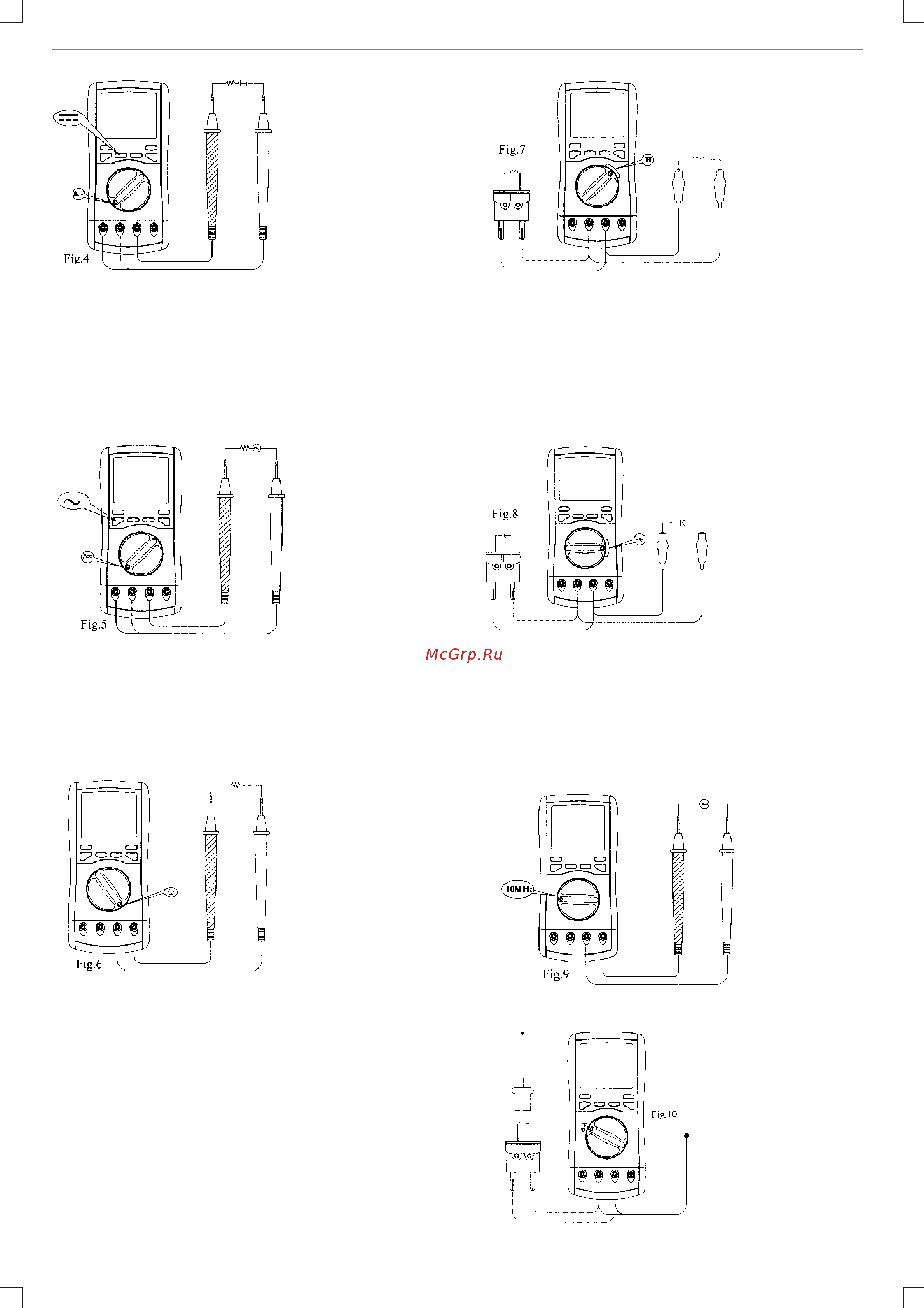

3. Измерение постоянного тока (DCA) (Fig.4)

1) Подсоедините крас-

ный щуп к гнезду

«mA» (при измерении

тока от 200мА до 10А,

установите красный

щуп в гнездо «10А»),

ачерныйщуп - к

гнезду «COM».

2) Установите переклю-

чатель на нужный

предел. Нажатием

кнопки AC/DC выбе-

рите режим DC. Если

значение измеряемой

величины заранее не известно, установите максимальный предел,

а затем шаг за шагом постепенно уменьшайте его до появления

показаний.

3) Подсоедините щупы последовательно кнагрузке, ток через ко-

торую необходимо измерить, и считайте показания и полярность.

Внимание! Отключите измеряемую цепь от питания до под-

ключения к ней щупов! Измерение напряжения в этом режиме

недопустимо!

5. Измерение переменного тока (ACA) (Fig.5)

1) Подсоедините красный щуп к гнезду «mA» (при измерении тока

от 200мА до 10А,

установите крас-

ный щуп в гнездо

«10А»), ачерный

щуп - кгнезду

«COM».

2) Установите пере-

ключатель на нуж-

ный предел. Нажа-

тием кнопки

AC/DC выберите

режим AC. Если

значение измеряе-

мой величины за-

ранее не известно, установите максимальный предел, азатемшаг

за шагом постепенно уменьшайте его до появления показаний.

3) Подсоедините щупы последовательно кнагрузке, ток через ко-

торую необходимо измерить, и считайте показания.

Внимание! Отключите измеряемую цепь от питания до под-

ключения к ней щупов! Измерение напряжения в этом режиме

недопустимо!

6. Измерение сопротивления Ω

ΩΩ

Ω (Fig.6)

1) Подсоедините крас-

ный щуп кгнезду

V/Ω, черный щуп - к

гнезду «COM».

2) Установите поворот-

ный переключатель на

нужный предел. Если

значение измеряемой

величины заранее не

известно, установите

максимальный предел,

а затем шаг за шагом

постепенно умень-

шайте его до появле-

ния показаний.

3) Подсоедините щупы к измеряемой цепи и считайте показания.

4) Измерение сопротивления вПределе 2000 МОм:

Перед проведением измерений в этом Пределе замкните накоротко

красный и черный щупы. На дисплее высветится значение около 10

единиц, запишите это значение. Затем измерьте

тестируемое сопро-

тивление. Вычтите из измеренного - записанное значение, получен-

ный результат и будет сопротивлением.

ЗАМЕЧАНИЕ: Предел 2000 МОм используется при измерении

больших сопротивлений. Если измерения проходят медленно – это

нормально.

Если Вам надо провести измерения сопротивления ниже 20 МОм,

целесообразно выбрать Предел ниже 20 МОм для минимизации

ошибки измерения.

Внимание: Нельзя проводить измерения в цепи под напряжени-

ем. При проведении измерений в цепи следует отключить пита-

ние и разрядить все конденсаторы.

7. Измерение индуктивности (L) (Fig.7)

1) Установите пере-

ключатель на нуж-

ный предел и на-

жмите кнопку

“LC”.

2) Если измеряемая

индуктивность за-

ранее неизвестна,

выберите сначала

максимальный

предел а затем,

шаг за шагом по-

степенно умень-

шайте его до появ-

ления показаний.

3) Установите изме-

ряемую индуктивность в гнезда “mA” и “V/Ώ”. При необходимо-

сти воспользуйтесь переходником или проведите измерения с ис-

пользованием щупов. На дисплее отобразится измеренная вели-

чина индуктивности.

Внимание: Для получения достоверных результатов проводи-

те измерение индуктивности вдали от сильных

магнитных

полей.

8. Измерение емкости (С) (Fig.8)

1) Установите переключатель на нужный предел и нажмите кнопку

“LC”.

2) Если измеряемая ем-

кость заранее неиз-

вестна, выберите сна-

чала максимальный

предел а затем, шаг за

шагом постепенно

уменьшайте его до по-

явления показаний.

3) Установите измеряе-

мую емкость в гнезда

“mA” и “V/Ώ”. При

необходимости вос-

пользуйтесь переход-

ником или проведите измерения с использованием щупов. На

дисплее отобразится измеренная величина индуктивности

4) Для получения точных измерений малых емкостей на пределе 20

нФ, следует из измеренного значения емкости вычесть значение

емкости разомкнутого контура.

Внимание: Нельзя проводить измерения емкости в цепи под

напряжением. До проведения измерений конденсатор должен

быть полностью разряжен коротким замыканием.

9. Измерение частоты (10 MHz) (Fig.9)

1) Подсоедините

красный щуп к

гнезду «V/Ώ», а

черный щуп – к

гнезду «СОМ».

2) Установите пе-

реключатель на

предел «10

MHz».

3) Подсоедините

щупы к измеряе-

мой цепи. Этот

предел является

авто-пределом

На дисплее вы-

светится измеренная частота.

10. Измерение температуры (°Сили °F) (Fig.10)

1) Подсоедините черный

щуп температурного

пробника к гнезду «mA»,

красный щуп – кгнезду

«V/Ώ». Если Вы исполь-

зуете термопару типа К с

плоскими разъемами, то

воспользуйтесь переход-

ником, который входит в

комплект. Сначала плотно

установите переходник в

гнезда «mA» и «V/Ώ», со-

блюдая правильное на-

правление; затем подсое-

дините в переходник термопару, соблюдая полярность.

2) Установите переключатель на предел «TEMP°C»
