Polski | 13
Bosch Power Tools 1 609 92A 1ZU | (18.5.16)
Montaż
Montaż urządzeń zabezpieczających
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Wskazówka: W przypadku uszkodzenia tarczy szlifierskiej
podczas pracy urządzeniem lub w przypadku uszkodzenia
uchwytów na osłonie lub na elektronarzędziu, elektronarzę-
dzie należy odesłać do specjalistycznego punktu obsługi
klienta (adresy znajdują się w rozdziale »Obsługa klienta oraz
doradztwo dotyczące użytkowania«).

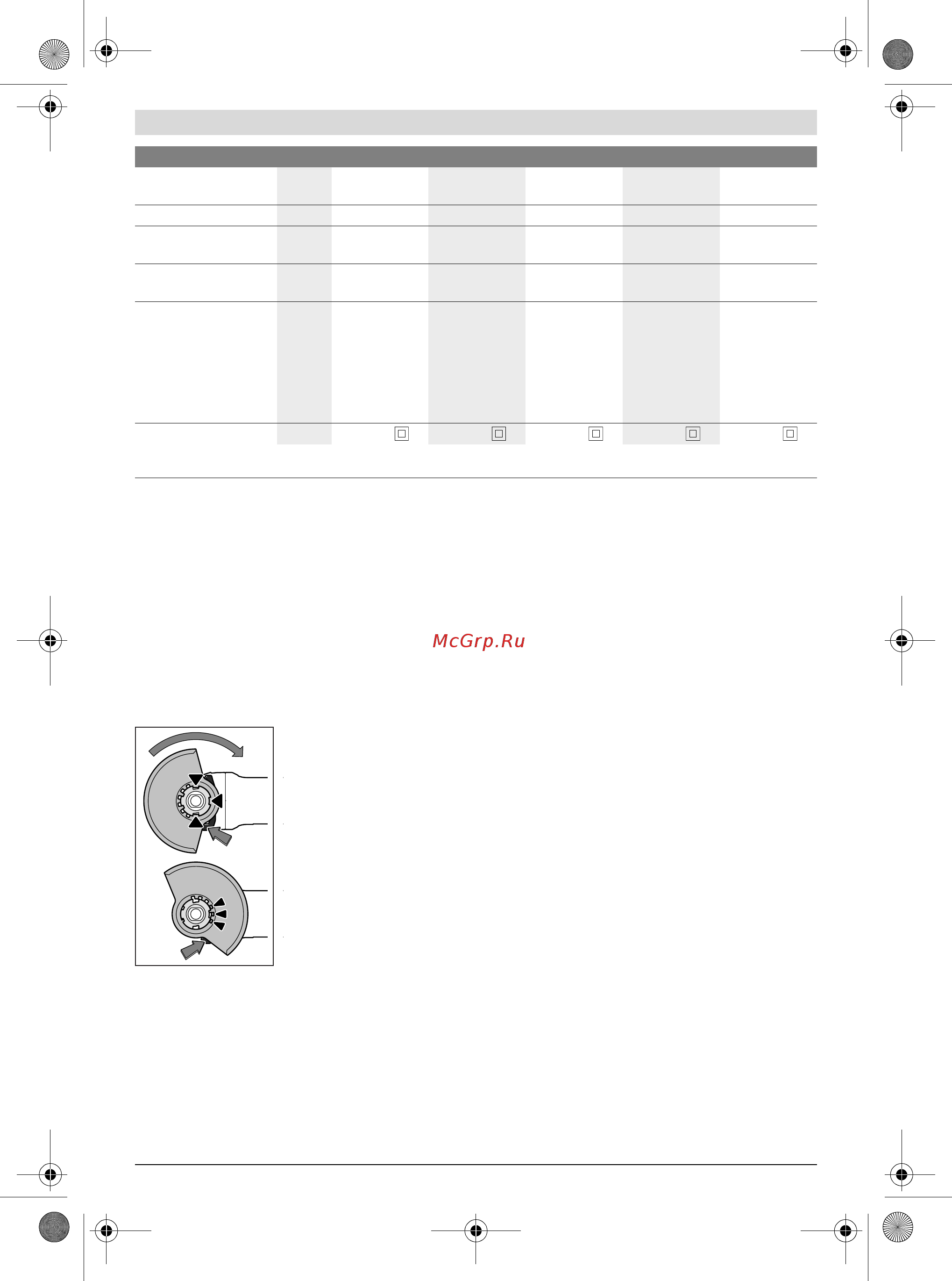

Pokrywa ochronna (osłona) do szlifowania
Nałożyć osłonę tarczy 6 na koł-
nierz wrzeciona urządzenia w ten
sposób, aby występy (zęby) usta-
lające osłony pokryły się z kołnie-
rzem wrzeciona. Należy przy tym
pociągnąć i przytrzymać dźwignię
1.
Docisnąć osłonę 6 na wrzecionie
tak, by kołnierz osłony nasunął
się na kołnierz elektronarzędzia i
przekręcić osłonę aż do słyszal-
nego zaskoczenia zapadki.
Pozycja osłony 6 powinna być do-
pasowana do rodzaju obróbki. Po
przesunięciu dźwigni 1 do góry,
można przekręcić osłonę 6, ustawiając ją w pożądanej pozy-
cji.
Pokrywę ochronną 6 należy zawsze ustawiać w taki
sposób, aby 3 czerwone zaczepy dźwigni 1 zachodziły
w odpowiednie otwory, umieszczone w pokrywie
ochronnej 6.
Osłonę 6 należy ustawić w taki sposób, aby zapewnić o-
sobie obsługującej ochronę przed padającymi iskrami.
Osłona 6 powinna dawać się obrócić tylko po odbloko-
waniu dźwigni 1! Jeżeli osłona porusza się przy zablo-
kowanej dźwigni, nie wolno w żadnym wypadku uży-
wać elektronarzędzia – należy je oddać do naprawy w
punkcie serwisowym.
Wskazówka: Występy (zęby) ustalające, znajdujące się na
osłonie 6 uniemożliwiają zamontowanie osłony, która nie pa-
suje do danego elektronarzędzia.
Pokrywa ochronna (osłona) do cięcia
Do cięcia za pomocą spajanych materiałów ściernych
należy zawsze stosować specjalną pokrywę ochronną
10.
Podczas cięcia kamienia należy zawsze zadbać o wy-
starczające odsysanie pyłu.
Pokrywę ochronną do cięcia 10 montuje się w taki sam spo-
sób, jak pokrywę ochronną do szlifowania 6.
Pokrywa ochronna do cięcia z prowadnicami saneczkowy-
mi
Pokrywę ochronną do cięcia z prowadnicami saneczkowymi
17 montuje się dokładnie tak samo jak pokrywę ochronną do
szlifowania 6.
Uchwyt dodatkowy
Urządzenie należy używać jedynie z uchwytem dodat-
kowym 4.
Uchwyt dodatkowy 4 należy zamocować – w zależności od
rodzaju pracy – po prawej lub lewej stronie głowicy elektro-
narzędzia.
Osłona ręki
Przed rozpoczęciem obróbki gumową tarczą szlifierską
13 lub szczotką garnkową/szczotką tarczową/ścierni-
cą wachlarzową, należy zawsze zamontować osłonę rę-
ki 12.
Osłonę ręki 12 mocuje się za pomocą uchwytu dodatkowego
4.
maks. średnica tarczy
szlifierskiej
mm 125 125 115 125 125
Gwint wrzeciona
M 14 M 14 M 14 M 14 M 14
maks. długość gwintu
wrzeciona
mm 21 21 21 21 21
Zabezpieczenie przed
ponownym rozruchem
Ciężar odpowiednio do
EPTA-Procedure
01:2014
–z rękojeścią dodatko-
wą tłumiącą wibracje
–ze standardową ręko-
jeścią dodatkową
kg
kg
1,8
1,8
1,8
1,8
1,8
1,8
1,8
1,8
1,8
1,8
Klasa ochrony
/II /II /II /II /II
Szlifierka kątowa PWS ... 780-125 7800 850-115 850-125 8000
Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla dane-
go kraju dane te mogą się różnić.
OBJ_BUCH-1874-005.book Page 13 Wednesday, May 18, 2016 11:33 AM
