Русский | 57
Bosch Power Tools 1 609 92A 1ZU | (18.5.16)
Установка шлифовальных инструментов
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут. Круги очень нагреваются во
время работы.
Очищайте шлифовальный шпиндель 5 и все монтируемые
части.
Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя 2 для его
фиксирования.
Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе! В противном случае
электроинструмент может быть поврежден.
Шлифовальный круг/oтрезной круг
Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.
При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
отрезном круге соответствовала направлению вращения
электроинструмента (см. стрелку на редукторной голов-
ке).
Последовательность монтажа показана на странице с ил-
люстрациями.
Для крепления шлифовального/отрезного круга навинти-
те зажимную гайку 9 и затяние ее ключом для круглых гаек
с 2-мя торцовыми отверстиями.
После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.
Веерный шлифовальный круг
Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 12.
Резиновая шлифовальная тарелка
Для работ с резиновой шлифовальной тарелкой 13
всегда устанавливайте защиту руки 12.
Последовательность монтажа показана на странице с ил-
люстрациями.
Навинтите круглую гайку 15 и затяните ее ключом для кру-
глых гаек с 2-мя торцовыми отверстиями.
Чашечная щетка/дисковая щетка
Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 12.
Последовательность монтажа показана на странице с ил-
люстрациями.
Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.

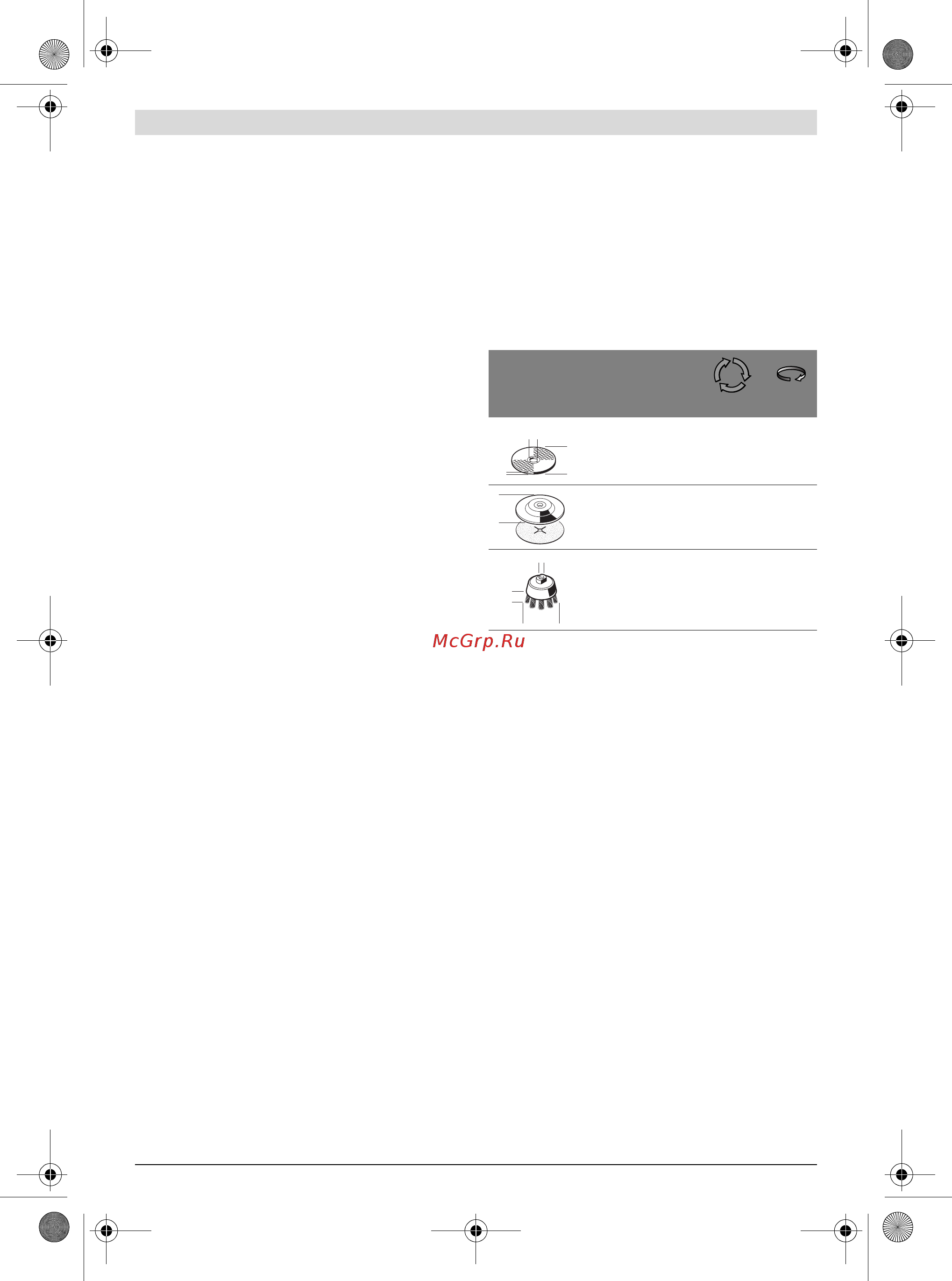

Допускаемый к применению шлифовальный
инструмент
Вы можете применять все названные в этом руководстве
шлифовальные инструменты.
Допустимое число оборотов [мин
-1
] или окружная ско-
рость [м/с] применяемых шлифовальных инструментов
должны быть по крайней мере не менее значений, указан-
ных в нижеследующей таблице.
Учитывайте поэтому допустимое число оборотов или до-
пустимую окружную скорость на наклейке шлифоваль-
ного инструмента.
Поворот редукторной головки
Только в электроинструментах с товарным номером
3 603 CA2 0..:
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Головку редуктора можно поворачивать на 180°. Благода-
ря этому выключатель можно повернуть в особых случаях
в более удобное для работы положение, напр., если Вы
левша.
– Снимите винт на фиксаторе 20 рычага разблокировки
1 (см. рис. A).
– Полностью выкрутите 4 винта (см. рис. В). Осторожно
поверните головку редуктора, не снимая ее с корпу-
са, в новое положение. Снова крепко затяните 4 винта.
– Снова туго закрутите фиксатор 20 рычага разблоки-
ровки 1 на головке редуктора (см. рис. C).
Соблюдайте указания главы «Установка защитных
устройств». Защитный кожух должен поворачиваться
только при приведении в действие рычага разблокировки
1.
Отсос пыли и стружки
Пыль некоторых материалов, как напр., красок с
содержанием свинца, некоторых сортов древесины,
минералов и металлов, может быть вредной для здоро-
вья. Прикосновение к пыли и попадание пыли в дыха-
тельные пути может вызвать аллергические реакции
и/или заболевания дыхательных путей оператора или
находящегося вблизи персонала.
макс.
[мм]
[мм]
D b d [мин
-1
] [м/с]
115
125
6
6
22,2
22,2
11000
11000
80
80
115
125
–
–
–
–
11000
11000
80
80
75 30 M 14 11000 45
b
d
D
D
D
b
d
OBJ_BUCH-1874-005.book Page 57 Wednesday, May 18, 2016 11:33 AM
