Eesti | 153
Bosch Power Tools 1 609 92A 1ZU | (18.5.16)
Käekaitse
Kummist lihvtalla 13 või kaussharja/ketasharja/lamell-
ketta kasutamisel paigaldage seadme külge alati käe-
kaitse 12.
Kinnitage käekaitse 12 lisakäepidemega 4.
Lihvimistarvikute paigaldus
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud. Kettad lähevad töötamisel väga kuumaks.
Puhastage spindel 5 ja kõik külgemonteeritavad osad.
Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule 2, et spindlit lukustada.
Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab. Vastasel korral võib seade kahjustuda.
Lihv-/lõikeketas
Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt
peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-
handusdetaile.
Teemantlõikeketaste kasutamisel veenduge, et teemantlõike-
kettal olev pöörlemissuunda tähistav nool ja seadme pöörle-
missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.
Paigalduse järjekord on toodud jooniste leheküljel.
Lihv-/lõikeketta kinnitamiseks keerake külge kinnitusmutter
9 ja pingutage see silmusvõtmega.
Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.
Lamell-lihvketas
Lamell-lihvkettaga töötades monteerige tööriista kül-
ge alati käekaitse 12.
Kummist lihvtald
Kummist lihvtallaga 13 töötades monteerige tööriista
külge alati käekaitse 12.
Paigalduse järjekord on toodud jooniste leheküljel.
Keerake külge ümar mutter 15 ja pingutage see silmusvõtme-
ga kinni.
Kausshari/ketashari
Kaussharjaga või ketasharjaga töötades monteerige
tööriista külge alati käekaitse 12.
Paigalduse järjekord on toodud jooniste leheküljel.
Kaussharja/ketasharja peab olema võimalik kruvida spindlile
nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu
seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.

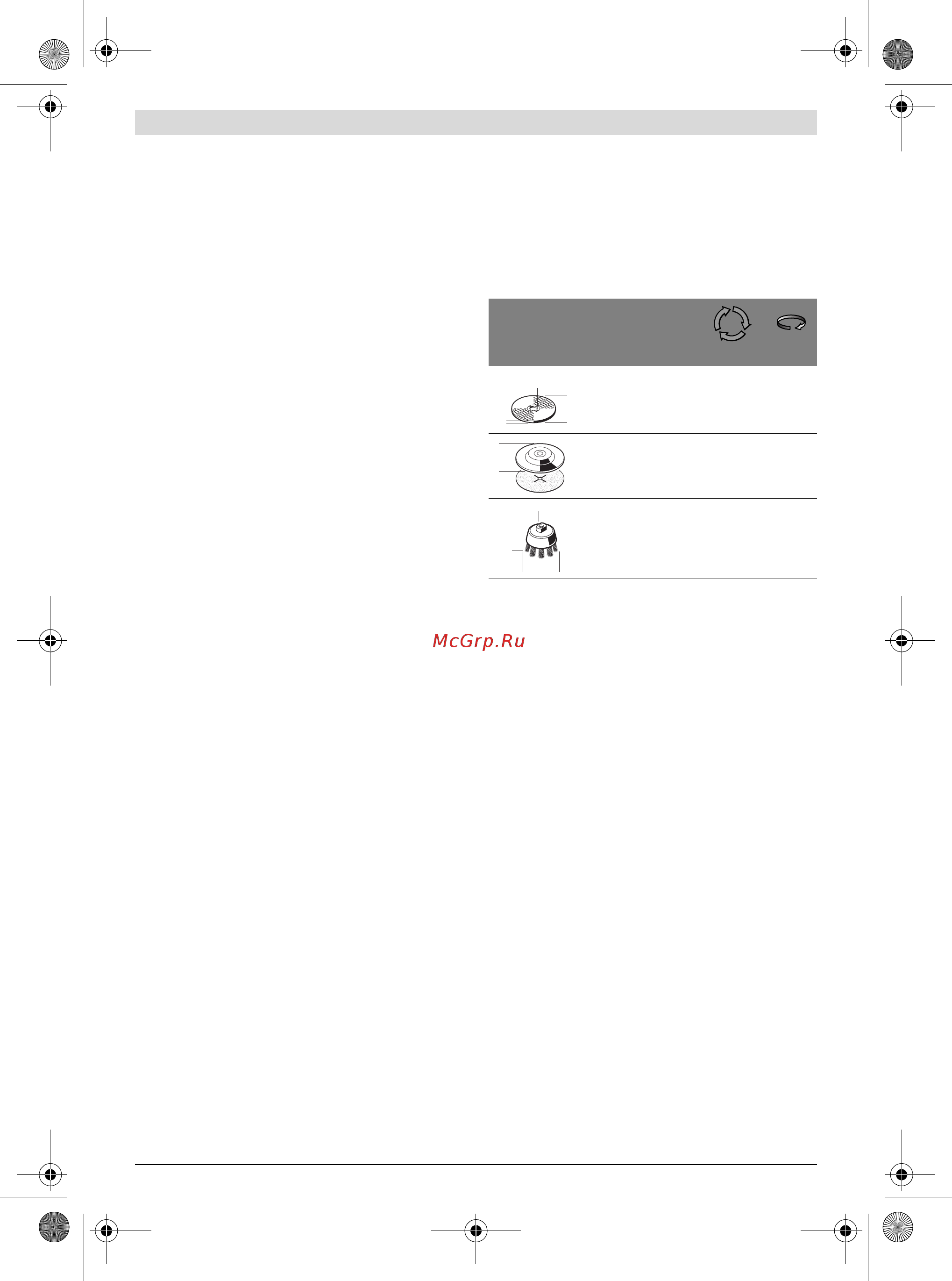

Lubatud lihvimistarvikud
Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud
lihvimistarvikuid.
Kasutatud lihvimistarvikute lubatud pöörete arv [min
-1
] või
ringliikumiskiirus [m/s] peab järgmises tabelis toodud and-
metele vähemalt vastama.
Seetõttu pidage kinni lihvimistarviku etiketil toodud lubatud
pöörete arvust või ringliikumiskiirusest.
Seadme pea pööramine
Vaid elektrilistel tööriistadel, mille tootenumber on
3 603 CA2 0..:
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Reduktoripead saab 180° ulatuses pöörata. Tänu sellele on
lülitit (sisse/välja) võimalik viia konkreetseks tööks soodsas-
se asendisse, kergendades sellega töötamist näiteks vasaku-
käelistel kasutajatel.
– Eemaldage kruvi kaitsmelt 20 vabastushooval 1
(vt joonist A).
– Keerake 4 kruvi täiesti välja (vt joonist B). Keerake reduk-
toripea ettevaatlikult ja ilma korpuse küljest eemalda-
mata uude asendisse. Pingutage 4 kruvi uuesti kinni.
–Kruvige kaitse 20 vabastushooval 1 uuesti reduktoripea
külge (vt joonist C).
Pöörake tähelepanu juhistele punktis „Kaitseseadiste paigal-
dus“. Kettakaitse keeramine tohib olla võimalik üksnes siis,
kui kasutatakse vabastushooba 1.
Tolmu/saepuru äratõmme
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja
metalli tolm võib kahjustada tervist. Tolmuga kokkupuude
ja tolmu sissehingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi reaktsioone
ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita-
va toimega, iseäranis kombinatsioonis puidutöötlemisel
kasutatavate lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad töödelda üksnes
vastava ala asjatundjad.
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
115
125
6
6
22,2
22,2
11000
11000
80
80
115
125
–
–
–
–
11000
11000
80
80
75 30 M 14 11000 45
b
d
D
D
D
b
d
