Grundfos ALPHA3 25-40 99371970 [15/63] Положение блока управления

Русский (RU)

Стрелки на корпусе насоса показывают направление потока жидкости

(см. рис. 3, поз. A).

При установке насосов принимайте во внимание монтажные размеры,

приведенные в п.п. 14.2 и 14.3.

1. Перед тем, как насос будет смонтирован в трубопроводе, установите

две прокладки, поставляемые с насосом (см. рис. 3, поз. B).

2. Установите насос так, чтобы вал электродвигателя находился

горизонтально (см. рис. 3, поз. C, а также раздел 8.2 Положение

блока управления).

3. Затяните фитинги.

8.2 Положение блока управления

TM05

2919

0912

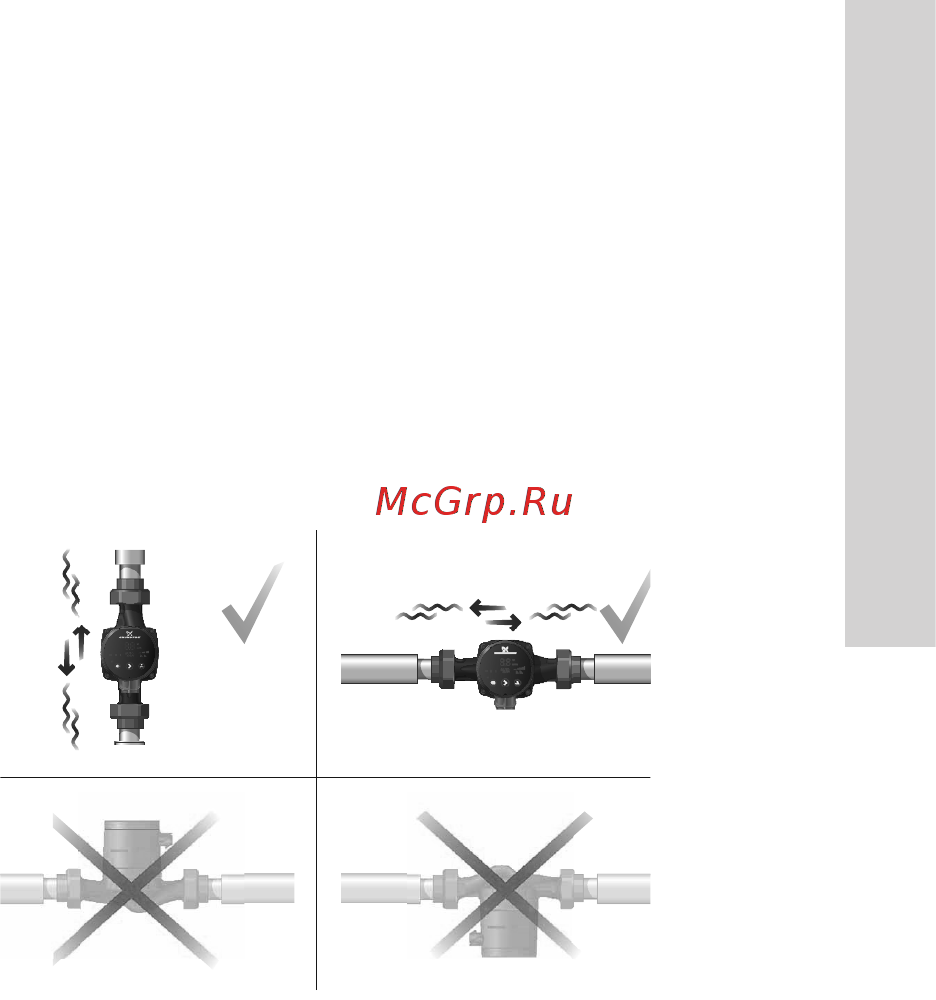

Рис. 4 Положение блока управления

Всегда устанавливайте насос так, чтобы вал электродвигателя

располагался горизонтально.

• Правильный монтаж насоса на вертикальном трубопроводе

приведен на рис. 4, А.

• Правильный монтаж насоса на горизонтальном трубопроводе

приведен на рис. 4, B.

• Не допускается установка насоса в положении, при котором вал

электродвигателя располагается вертикально (см. рис. 4, C и D).
