11.7 Системы с перепускным клапаном между напорным

и обратным трубопроводом (системы второго

контура)

11.7.1 Назначение перепускного клапана

TM05

3076

0912

ALP

HA2 L

AUTO

BYPASS

min.

А B

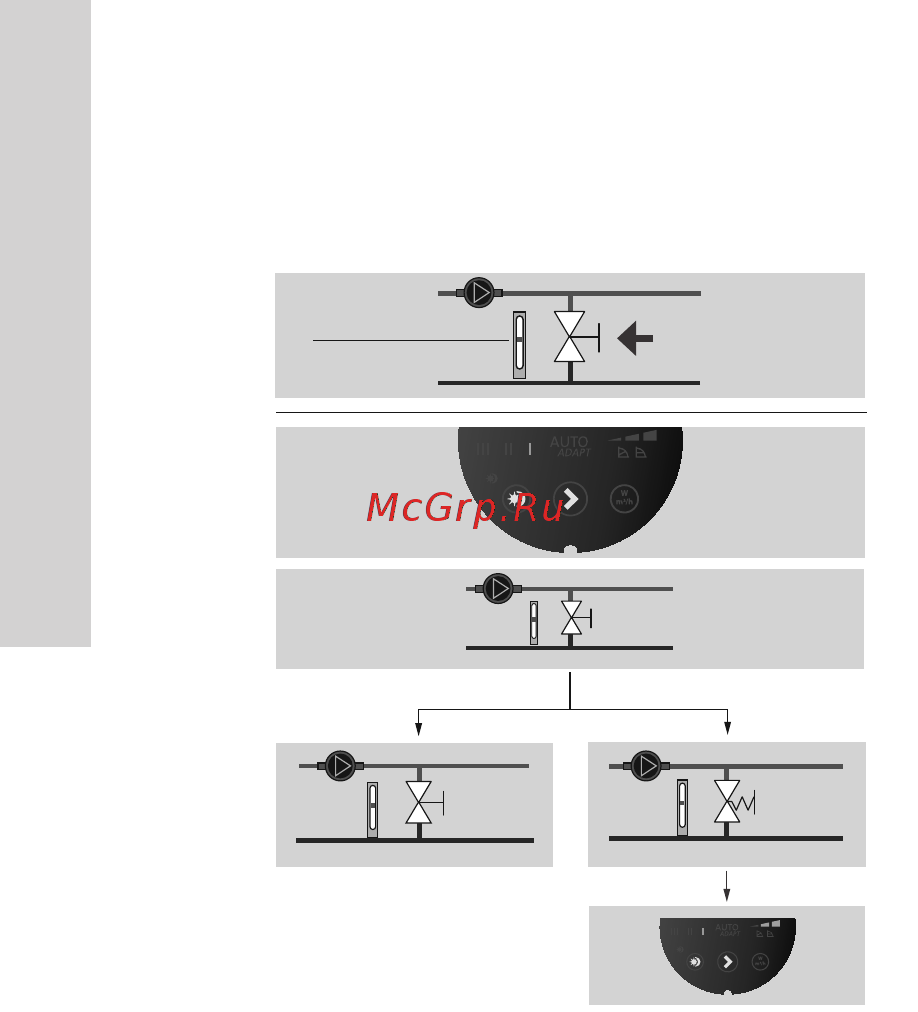

Рис. 27 Системы с перепускным клапаном

Перепускной клапан

Назначение перепускного клапана – обеспечивать передачу тепла

от котла, если закрыты все регулируемые клапаны во всех контурах

системы отопления.

Система включает в себя:

• перепускной клапан,

• расходомер, поз. a.

Когда все клапаны закрыты, расход должен быть минимальным.

Настройка насоса зависит от типа используемого перепускного

клапана (регулируемого вручную или посредством термостата).
