Grundfos ALPHA3 25-40 99371970 [8/63] Русский ru
![Grundfos ALPHA3 25-60 99371971 [8/63] Русский ru](/views2/1628354/page8/bg8.png)
10
Русский (RU)
TM05 2518 0112

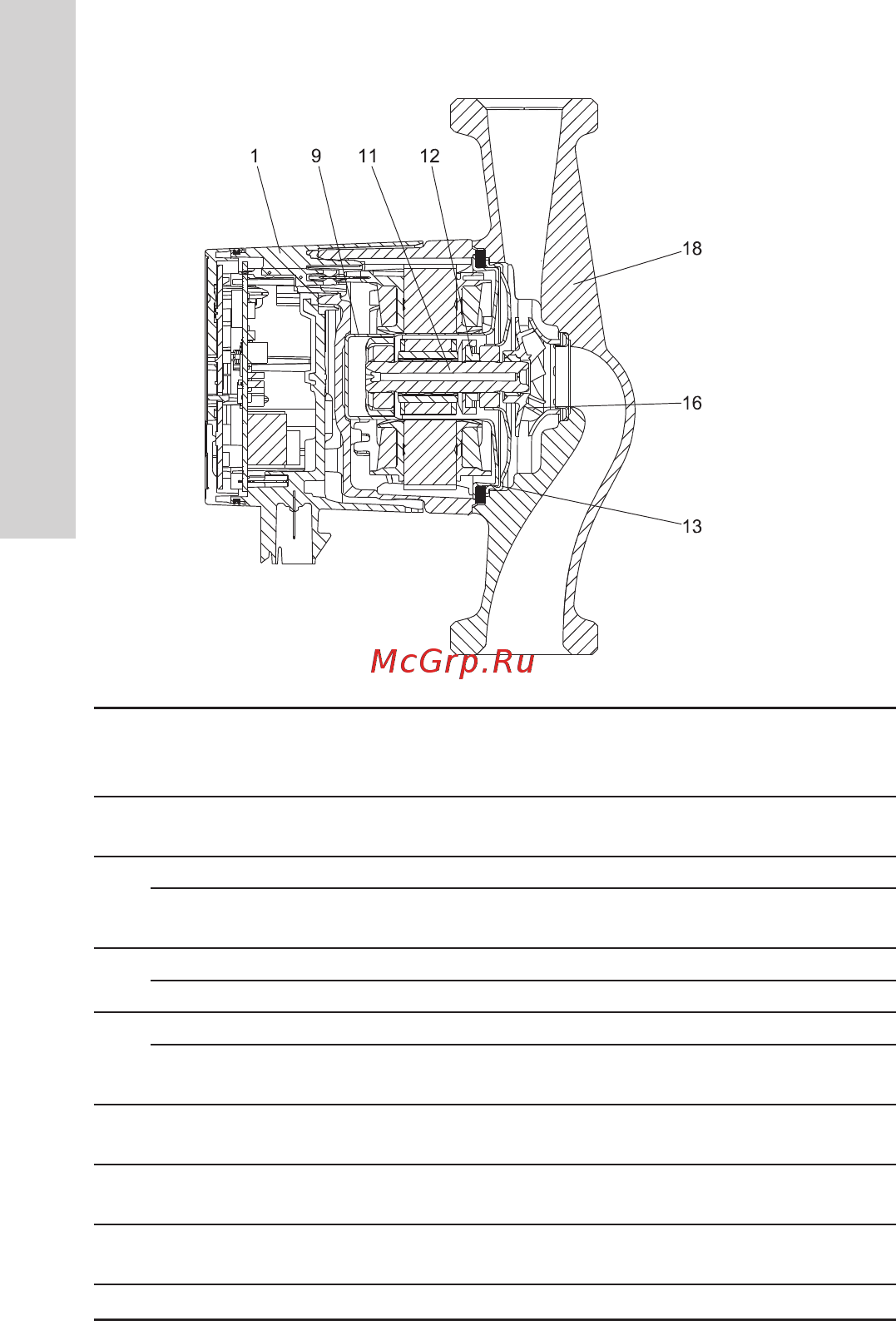

Рис. 1 Разрез насоса ALPHA3
Поз. Наименование Материал
№
материала
по DIN
AISI/ASTM
1
Электронный блок
управления в сборе
Композит PC
9
Гильза ротора Нерж. сталь 1.4401 316
Радиальный
подшипник
Керамика
11
Вал Керамика
Корпус ротора Нерж. сталь 1.4401 316
12
Упорный подшипник Графит
Кольцо упорного
подшипника
Резина EPDM
13
Подшипниковая
пластина
Нерж. сталь 1.4301 304
16
Рабочее колесо Композит, PP
или PES
18
Корпус насоса Чугун
Нерж. сталь
EN-GJL-150
1.4308
A48-150B
351 CF8
Уплотнения Резина EPDM
